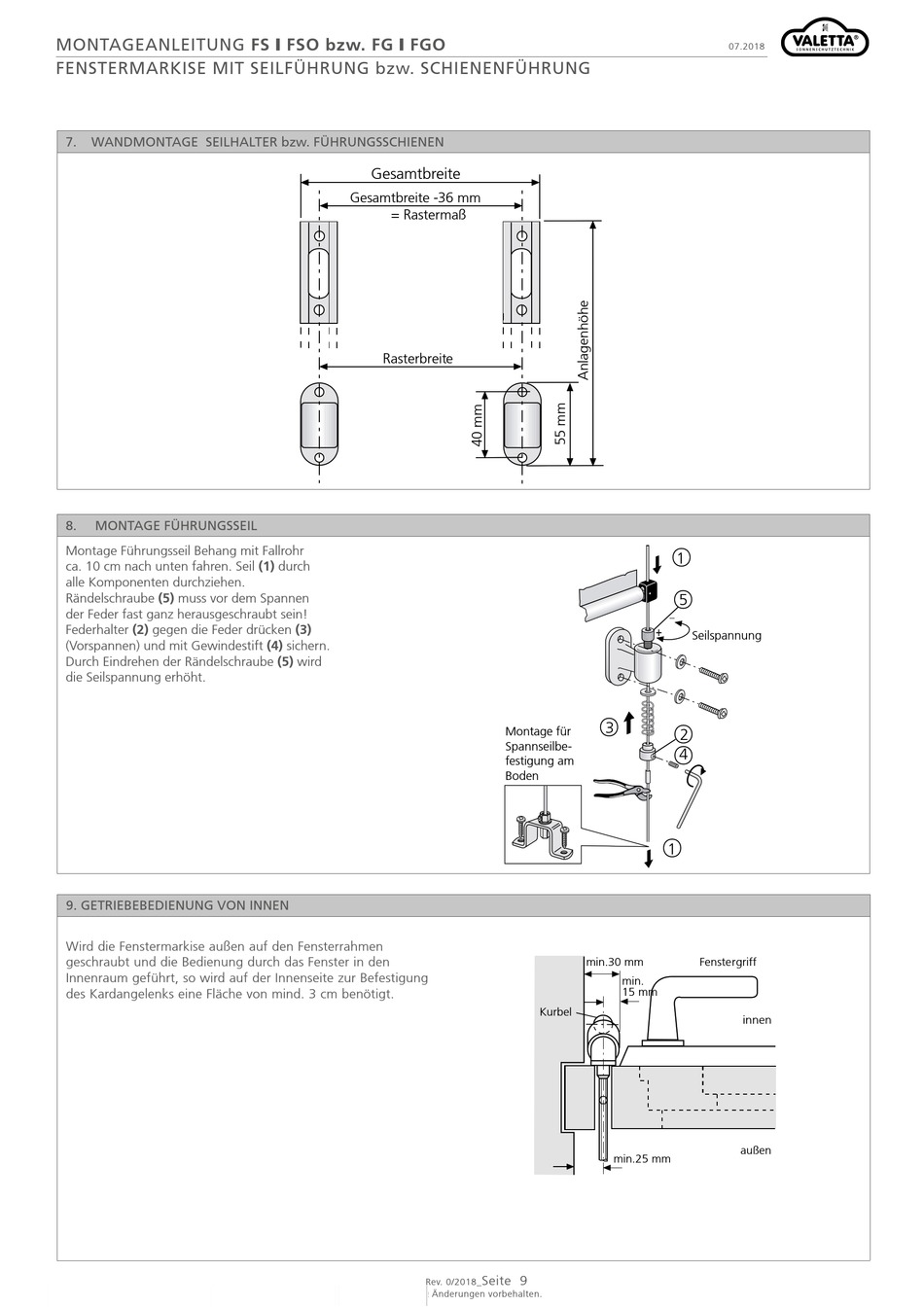

MONTAGEANLEITUNG FS y FSO bzw. FG y FGO
FENSTERMARKISE MIT SEILFÜHRUNG bzw. SCHIENENFÜHRUNG
7.
WANDMONTAGE SEILHALTER bzw. FÜHRUNGSSCHIENEN
8.
MONTAGE FÜHRUNGSSEIL
Montage Führungsseil Behang mit Fallrohr
ca. 10 cm nach unten fahren. Seil (1) durch
alle Komponenten durchziehen.
Rändelschraube (5) muss vor dem Spannen
der Feder fast ganz herausgeschraubt sein!
Federhalter (2) gegen die Feder drücken (3)
(Vorspannen) und mit Gewindestift (4) sichern.
Durch Eindrehen der Rändelschraube (5) wird
die Seilspannung erhöht.
9. GETRIEBEBEDIENUNG VON INNEN
Wird die Fenstermarkise außen auf den Fensterrahmen
geschraubt und die Bedienung durch das Fenster in den
Innenraum geführt, so wird auf der Innenseite zur Befestigung
des Kardangelenks eine Fläche von mind. 3 cm benötigt.
Gesamtbreite
Gesamtbreite -36 mm
= Rastermaß
Rasterbreite
Montage für
Spannseilbe-
festigung am
Boden
Seite 9
Rev. 0/2018_
Technische Änderungen vorbehalten.
1
5
Seilspannung
3
2
4
1
min.30 mm
Fenstergriff
min.
15 mm
Kurbel
min.25 mm
07.2018
innen
außen
