9

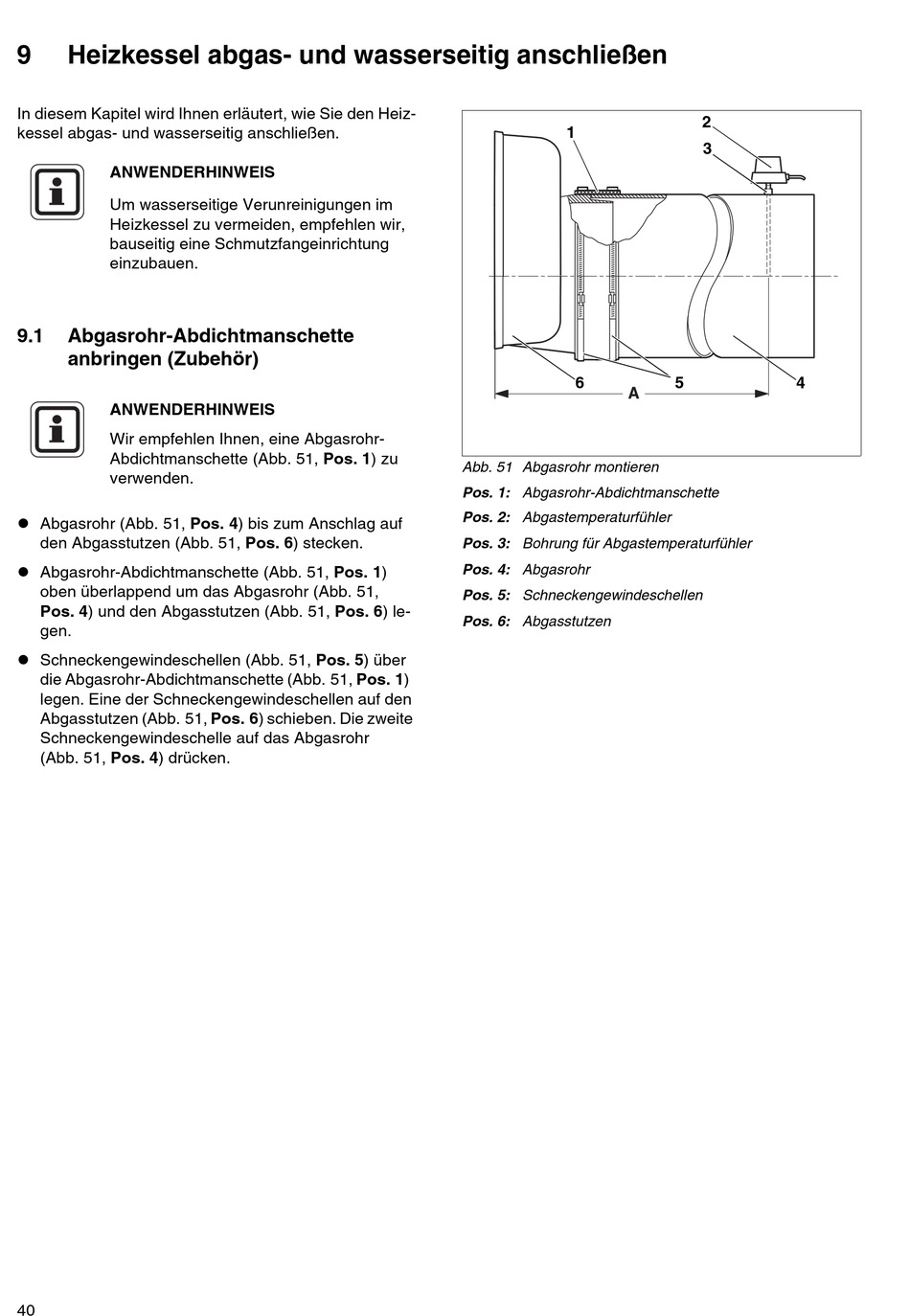

Heizkessel abgas- und wasserseitig anschließen
In diesem Kapitel wird Ihnen erläutert, wie Sie den Heiz-
kessel abgas- und wasserseitig anschließen.
ANWENDERHINWEIS
Um wasserseitige Verunreinigungen im
Heizkessel zu vermeiden, empfehlen wir,
bauseitig eine Schmutzfangeinrichtung
einzubauen.
9.1
Abgasrohr-Abdichtmanschette
anbringen (Zubehör)
ANWENDERHINWEIS
Wir empfehlen Ihnen, eine Abgasrohr-
Abdichtmanschette (Abb. 51, Pos. 1) zu
verwenden.
! Abgasrohr (Abb. 51, Pos. 4) bis zum Anschlag auf
den Abgasstutzen (Abb. 51, Pos. 6) stecken.
! Abgasrohr-Abdichtmanschette (Abb. 51, Pos. 1)
oben überlappend um das Abgasrohr (Abb. 51,
Pos. 4) und den Abgasstutzen (Abb. 51, Pos. 6) le-
gen.
! Schneckengewindeschellen (Abb. 51, Pos. 5) über
die Abgasrohr-Abdichtmanschette (Abb. 51, Pos. 1)
legen. Eine der Schneckengewindeschellen auf den
Abgasstutzen (Abb. 51, Pos. 6) schieben. Die zweite
Schneckengewindeschelle auf das Abgasrohr
(Abb. 51, Pos. 4) drücken.
40
1
6
Abb. 51 Abgasrohr montieren
Pos. 1: Abgasrohr-Abdichtmanschette
Pos. 2: Abgastemperaturfühler
Pos. 3: Bohrung für Abgastemperaturfühler
Pos. 4: Abgasrohr
Pos. 5: Schneckengewindeschellen
Pos. 6: Abgasstutzen
2
3
5
4
