Siemens SIFLOW FC070 Schnellstartanleitung

Coriolis-durchflussmessgeräte mit simatic s7 sitrans f
Vorschau ausblenden Andere Handbücher für SIFLOW FC070:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

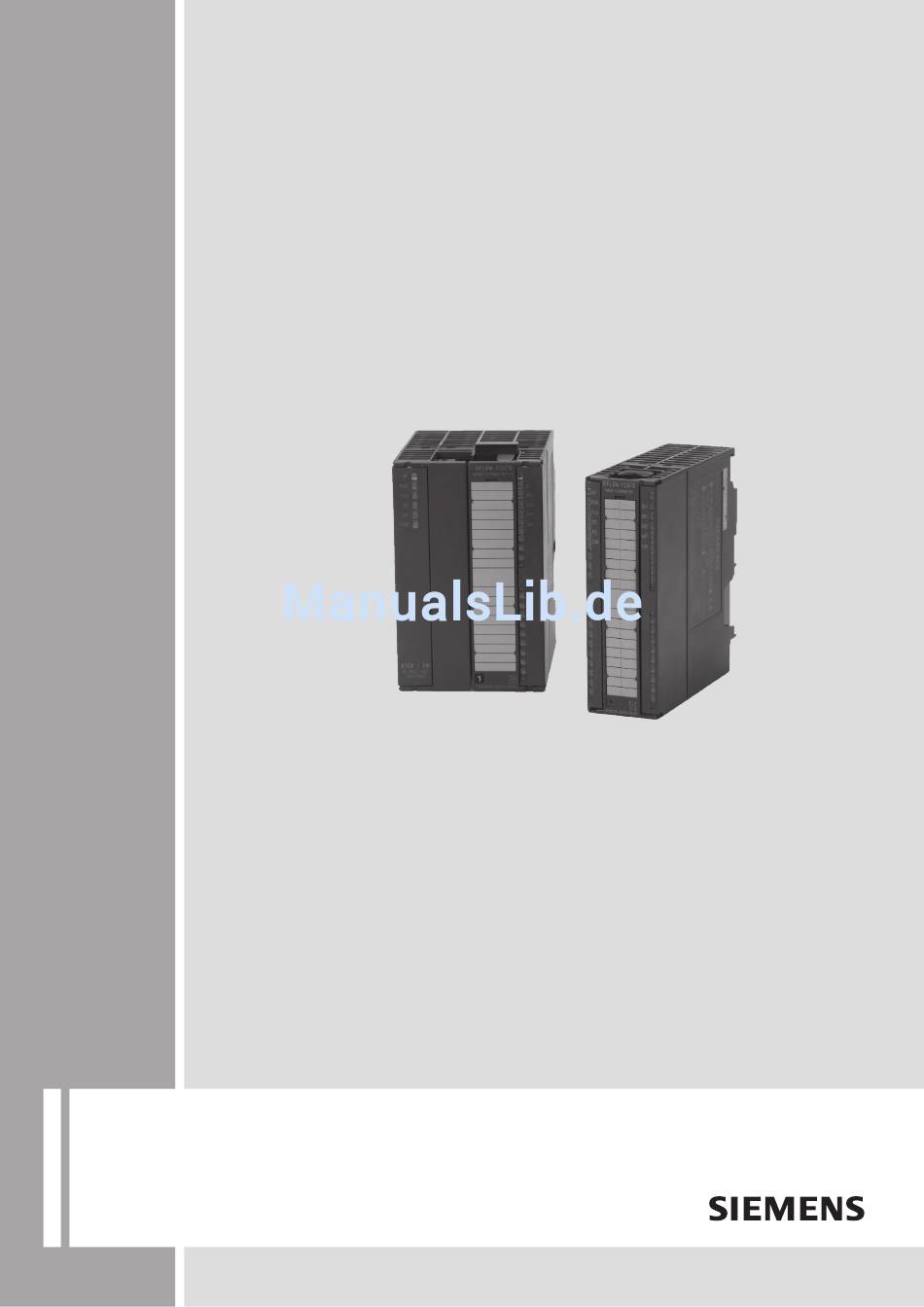

Coriolis Durchflussmessgeräte
SIFLOW FC070 mit SIMATIC S7
Getting Started • 04/2011
SITRANS F

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIFLOW FC070

Inhaltszusammenfassung für Siemens SIFLOW FC070

  • Seite 1 Coriolis Durchflussmessgeräte SIFLOW FC070 mit SIMATIC S7 Getting Started • 04/2011 SITRANS F...

  • Seite 3: Siflow Fc070 Mit Simatic S7

    ___________________ SIFLOW FC070 mit SIMATIC S7 Einführung ___________________ Installieren der Hardware ___________________ Anschließen SITRANS F ___________________ Software-Installation Coriolis-Durchflussmessgeräte Inbetriebnahme mit SIMATIC ___________________ SIFLOW FC070 mit SIMATIC S7 Inbetriebnahme mit SIMATIC ___________________ Getting Started ___________________ Programmierung in S7 Coriolis-Durchflussmessgeräte zum Einsatz mit den...

  • Seite 4: Qualifiziertes Personal

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 5: Inhaltsverzeichnis

    Installation des Hardware Support Packages................29 PDM Driver Installation ........................31 Inbetriebnahme mit SIMATIC PDM......................35 Allgemeine Anweisungen......................35 Schritt 1: Lesen der Parameter von der SIFLOW FC070 ............36 Schritt 2: Einstellen Grundparameter...................36 Schritt 3: Systemoptimierung .......................37 Schritt 4: Ansicht der Prozessvariablen ..................38 Inbetriebnahme mit SIMATIC S7 ......................
  • Seite 6 Schritt 2: Einstellen Grundparameter..................44 6.2.3 Schritt 3: Systemoptimierung ...................... 46 6.2.4 Schritt 4: System betriebsbereit ....................48 6.2.5 Diagnose der SIFLOW FC070 in SIMATIC S7 ................51 Programmierung in S7 ..........................55 S7 Programmstruktur ........................55 7.1.1 Datensatz-Struktur ........................56 7.1.2 Datenaustausch ..........................

  • Seite 7: Einführung

    Zum Verständnis der Produktinformationen sind Grundkenntnisse der SIMATIC Automatisierungstechnik und der SIFLOW FC070 Baugruppe erforderlich. Kenntnisse der Durchflussmesstechnik sind ebenfalls hilfreich. Erste Schritte Für die Einrichtung des SIMATIC Systems mit SIFLOW FC070 sind folgende Schritte auszuführen: HW Installation Installieren der Hardware (Seite 11) Anschließen...

  • Seite 8: So Lesen Sie Das "Getting Started" Handbuch

    So lesen Sie das "Getting Started" Handbuch Inhalt der einzelnen Kapitel: ● "Hardware-Installation" (Seite 11) beschreibt Schritt für Schritt, wie die SIFLOW FC070 Hardware installiert wird. Dazu gehört der Einbau des SENSORPROM Bausteins, die Einstellung der Dip-Schalter und die Montage der SIFLOW FC070 auf der Profilschiene.

  • Seite 9: Lieferumfang

    Inbetriebnahme mit S7 √ (Nur Schritt 4: √ (Seite 35) System betriebsbereit.) Hinweis Siemens Flow Instruments empfiehlt SIMATIC PDM für die Inbetriebnahme und Diagnosezwecke. Lieferumfang Scope of supply Im Lieferumfang enthalten sind: ● Funktionsbaugruppe SIFLOW FC070 / SIFLOW FC070 Ex CT ●...

  • Seite 10: Informationen Zum Explosionsschutz

    Bei Nichtbeachtung dieser Bestimmung erlischt die Gültigkeit der CE-Kennzeichnung und der Herstellergarantie. Informationen zum Explosionsschutz SIFLOW FC070 entspricht den einschlägigen Sicherheitsbestimmungen nach IEC, EN, UL und CSA. Falls Sie über die Zulässigkeit der Aufstellung in der vorgesehenen Umgebung Zweifel haben, wenden Sie sich bitte an unsere Service-Ansprechpartner.
  • Seite 11 Die Prüfstation und Prüfnummer finden Sie auf dem Typenschild der Funktionsbaugruppe. WARNUNG  Funktionsbaugruppen mit der Zulassung Ex II 3G Ex nA II T4 (SIFLOW FC070) dürfen in Zone 2 (ATEX-Kategorie 3G, IECEx EPL Gc) eingesetzt werden. Die angeschlossenen Messaufnehmer dürfen nicht in explosionsgefährdeten Bereichen eingesetzt werden.
  • Seite 12 Einführung 1.4 Informationen zum Explosionsschutz SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...

  • Seite 13: Installieren Der Hardware

    Gehäuse installiert sein, das mindestens die Schutzart IP54 nach IEC/EN 60529 aufweist. Das Gehäuse muss die Anforderungen von IEC/EN 60079-15 erfüllen. Austauschen der Baugruppe Ein Ziehen/Stecken von SIFLOW FC070 unter Spannung ist nicht zulässig. Schalten Sie die 24 V DC-Versorgungsspannung der Funktionsbaugruppe vor dem Austausch einer SIFLOW FC070 aus. Hinweis Nach einer Parameteränderung müssen Sie mindestens 3 Sekunden warten, bevor Sie die...

  • Seite 14: Einbau Des Sensorprom

    SENSORPROM enthält Sensordaten und Messumformer-Einstellungen für die Funktionsbaugruppe SIFLOW FC070. Installation Das Gehäuse der SIFLOW FC070 / SIFLOW FC070 Ex CT hat an der Rückseite eine Aussparung für den Einbau des SENSORPROM. VORSICHT Schalten Sie die 24 V DC-Versorgungsspannung der SIFLOW FC070 / FC070 Ex CT aus, bevor Sie den SENSORPROM ein- oder ausbauen.
  • Seite 15 Profilschiene ist der SENSORPROM gegen Lockerung gesichert. Hinweis Der Einbau des SENSORPROM für den SIFLOW FC070 Ex CT in das 80 mm breite Gehäuse wird wie in den Tabellen angegeben durchgeführt. SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...

  • Seite 16: Dip-Schalter

    Installieren der Hardware 2.2 DIP-Schalter DIP-Schalter 2.2.1 MODBUS Adressschalter Die Funktionsbaugruppe SIFLOW FC070 besitzt zwei DIP-Schalter, die sich seitlich am Gehäuse der SIFLOW Baugruppe befinden: den MODBUS Slave-Adressschalter und den Schreibschutzschalter. Bild 2-1 Schreibschutzschalter (WP) und Modbus-Adressschalter 2.2.2 MODBUS Slave-Adresse Für die Kommunikation über den MODBUS muss die zugehörige MODBUS Slave-Adresse...

  • Seite 17: Schreibschutz

    Funktionsbaugruppe bis an die linke Baugruppe heran und schwenken Sie die Funktionsbaugruppe nach unten. 4. Befestigen Sie die SIFLOW FC070 mit einer Schraube (bzw. die SIFLOW FC070 Ex CT mit zwei Schrauben) am unteren Teil der Profilschiene. 5. Kennzeichnen Sie SIFLOW FC070 entsprechend Ihrem Kennzeichnungssystem.
  • Seite 18 Installieren der Hardware 2.3 Aufbau SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...

  • Seite 19: Anschließen

    Siehe auch Automatisierungssysteme S7-300, M7-300, ET 200M, Ex I/O Module (http://support.automation.siemens.com/WW/view/de/4068901) WARNUNG Es sind die geltenden Vorschriften für elektrische Anschlüsse zu beachten.  Das Gerät niemals bei eingeschalteter Netzspannungsversorgung installieren!  Stromschlaggefahr! SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...

  • Seite 20: Montage Der Siflow Fc070 Ex Ct

    Anschließen 3.2 Montage der SIFLOW FC070 Ex CT Montage der SIFLOW FC070 Ex CT Voraussetzungen WARNUNG Für die eigensichere Installation der FC070 Ex CT müssen alle verwendeten Trennwände, Verbindungskabel und Anschlüsse den Anforderungen der IEC/EN 60079-11 entsprechen. Montage der Baugruppe...
  • Seite 21 Anschließen 3.2 Montage der SIFLOW FC070 Ex CT Trennwand Messaufnehmer- Stecker SIFLOW FC070 Ex CT mit eingesetzter Trennwand Trennwand Messaufnehmer- Stecker Verwendung der Trennwand der SIFLOW FC070 Ex CT SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...
  • Seite 22 Schirmklemmen angeschlossen werden. VORSICHT Vermeiden Sie eine direkte Verbindung der Messaufnehmer-Kabelabschirmung mit der Erde seitlich an der Funktionsbaugruppe SIFLOW FC070 Ex CT. VORSICHT Verlegen Sie eigensichere und nicht-eigensichere Leiter in getrennten Kabelkanälen, um eine genaue Trennung im Anschlusssystem sicher zu stellen.

  • Seite 23: Anschließen Von Standard Baugruppen

    Anschließen 3.3 Anschließen von Standard Baugruppen Anschließen von Standard Baugruppen Lage der Anschlusselemente Alle Signale für die Funktionsbaugruppe SIFLOW FC070 werden auf einen 40-poligen Frontstecker gelegt. Bild 3-1 Frontstecker (Nicht-Ex-Version) Anschließen des Frontsteckers 1. Verdrahten Sie den Frontstecker wie beschrieben in der Betriebsanleitung SIMATIC S7-...

  • Seite 24: Pinbelegung Für Frontstecker

    Anschließen 3.3 Anschließen von Standard Baugruppen Pinbelegung für Frontstecker Bild 3-2 Pinbelegung für Frontstecker SIFLOW FC070 Die 8 Pins "SHIELD (earth)" = "Schirm (Erde)" sind baugruppenintern mit der Profilschiene verbunden. Farbkodierung des Messaufnehmerkabels Signal Farbe Bedeutung DRV + braun Treiber (Erreger) +...

  • Seite 25: Anschließen Von Ex-Baugruppen

    Verdrahtung Anschließen von Ex-Baugruppen Lage der Anschlusselemente Alle Signale für die Funktionsbaugruppe SIFLOW FC070 Ex CT werden auf einen 10/7/3- poligen Frontstecker und einen 20-poligen Frontstecker gelegt. ● Sensor auf den 20-poligen Frontstecker (X1) ● Kommunikationsschnittstellen auf den 10-poligen Frontstecker (X2) ●...
  • Seite 26 3. Der Messaufnehmer wird mit einem 10-adrigen Kabel, das mit dem Messaufnehmer ausgeliefert wird, an den Frontstecker angeschlossen. Die Farbkodierung für die Signale des Messaufnehmers finden Sie in der Tabelle unten. Pinbelegung des SIFLOW FC070 Ex CT-Frontsteckers Bild 3-5 Pinbelegung des SIFLOW FC070 Ex CT-Frontsteckers ●...
  • Seite 27 Verdrahtung WARNUNG Die Messaufnehmer-Kabelabschirmung darf NICHT direkt mit der Erde seitlich an der Funktionsbaugruppe SIFLOW FC070 Ex CT verbunden werden. Schließen Sie den Schirm an die Klemmen 1, 2, 14, 17 und 20 des dafür vorgesehenen 20-poligen Frontsteckers X1 WARNUNG Die Anschlüsse X2, X3 und X4 (links) sind NICHT eigensicher und Kabel, die mit diesen...

  • Seite 28: Abschirmung Des Messaufnehmerkabels

    10 - RS485-Anschl. B Hinweis Die Pins 1-10 in der oben stehenden Abbildung gehören zum Frontstecker X1 an der SIFLOW FC070 und zum Frontstecker X2 (hinter der linken Tür) der SIFLOW FC070 Ex CT. SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...

  • Seite 29: Teiltest Der Funktionalität

    ● Ist die Abschirmung sachgemäß am Abschirmleiter für alle entsprechenden Kabel befestigt? ● Ist die Profilschiene am Erdleiter angeschlossen? ● Wurden alle Werkzeuge, Materialien und Elemente, die nicht zu S7 oder SIFLOW FC070 gehören, von der Profilschiene und der Funktionsbaugruppe entfernt? SIFLOW FC070 mit SIMATIC S7...
  • Seite 30 ● Schalten Sie die Hilfsenergie ein. Hinweis Die korrekte Initialisierung von SIFLOW FC070 in SIMATIC kann nur gewährleistet werden, wenn:  die S7-CPU (mit dezentralem Anschluss an ET 200 M) und die SIFLOW FC070 gleichzeitig eingeschaltet sind oder  die SIFLOW FC070 zuerst eingeschaltet wird Schritt 3: LED-Prüfung...

  • Seite 31: Software-Installation

    Version steht zum gratis Download zur Verfügung: http://support.automation.siemens.com (http://support.automation.siemens.com/WW/view/de/23781606/133100) Installation der S7 Softwarebibliothek Um SIFLOW FC070 in die Bausteinbibliothek des SIMATIC Managers aufzunehmen, muss das SETUP (start.exe) Programm (mit der CD geliefert) ausgeführt werden. Zur Aktualisierung/Installation der S7 SW Bibliothek sind grundsätzlich folgende Schritte erforderlich: 1.
  • Seite 32 5. Markieren Sie die Komponenten, die installiert werden sollen (z. B. "Kopieren von CD" -> ausführen und bis zu den kopierten Dateien auf der Festplatte blättern), und klicken Sie auf die Schaltfläche "Installieren". HW Konfiguration in S7-300 (CPU315-2-DP) Bild 4-1 S7300 HW Konfiguration SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...

  • Seite 33: Pdm Driver Installation

    CD in den dafür vorgesehenen Ordner und entzippen Sie die Datei. ● Öffnen Sie "Manage Device Catalog" von Start > SIMATIC > SIMATIC PDM. ● Navigieren Sie zum PDM Device Driver, wählen Sie "SIFLOW FC070" und klicken Sie "OK", um den Treiber auf dem PC zu instalieren.
  • Seite 34 Schrittanleitung zur Konfiguration des PDM im SIMATIC Manager Folgende Konfiguration im SIMATIC Manager muss durchgeführt werden, bevor der Anschluss mit SIFLOW FC070 hergestellt ist. 1. Hinzufügen der Baugruppe ins SIMATIC MODBUS Netzwerk: – Auswahl "View" (Ansicht)->"Process Device Network view" (Prozessgerät Netzwerkansicht).

  • Seite 35: Werkseinstellungen Für Modbus Kommunikation

    SIMATIC PDM geändert werden, wenn am DIP-Schalter der Funktionsbaugruppe die Slave- Device-Adresse 0 eingestellt ist. Ist eine Adresse zwischen 1 und 247 am DIP-Schalter eingestellt, gilt diese Adresse und sie kann nicht über SIMATIC S7 oder SIMATIC PDM geändert werden. SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...
  • Seite 36 Software-Installation 4.3 PDM Driver Installation SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...

  • Seite 37: Inbetriebnahme Mit Simatic Pdm

    Prozesswerte, Alarme und Zustands-/Diagnosesignale des Gerätes. Anforderungen Vor der Inbetriebnahme müssen folgende Arbeitsschritte ausgeführt werden: ● Installation von SIMATIC PDM und SIFLOW FC070 PDM Driver (siehe auch "Installation" (Seite 31)) ● Anschluss der Modbus Schnittstelle. (Siehe auch "Anschließen" (Seite 26)) Schrittanleitung zur Inbetriebnahme mit PDM Die folgenden Schritte sind ein Beispiel dafür, wie die Inbetriebnahme der SIFLOW FC070...

  • Seite 38: Schritt 1: Lesen Der Parameter Von Der Siflow Fc070

    Inbetriebnahme mit SIMATIC PDM 5.2 Schritt 1: Lesen der Parameter von der SIFLOW FC070 Schritt 1: Lesen der Parameter von der SIFLOW FC070 Vor der Parametrierung müssen alle Parameter von der SIFLOW Baugruppe in die Offline Tabelle von SIMATIC PDM eingelesen werden. Dieser Schritt ist erforderlich, da die Offline Tabelle nur voreingestellte Daten enthält.

  • Seite 39: Schritt 3: Systemoptimierung

    Druck, wodurch das Ausgasen der Flüssigkeit (d. h. das Entweichen von Luft oder anderen Gasen) verhindert wird. Hinweis Der Durchfluss muss vollständig gestoppt und der Messaufnehmer vollständig mit Flüssigkeit gefüllt sein. SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...

  • Seite 40: Schritt 4: Ansicht Der Prozessvariablen

    Schritt 4: Ansicht der Prozessvariablen Das System ist nun betriebsbereit. 1. Wählen Sie "View->Display" (Ansicht–>Messwertanzeige) zur Ansicht aller Prozesswerte. 2. Überprüfen Sie, dass die angezeigten Prozesswerte den Erwartungswerten entsprechen. Bild 5-1 PDM Prozesswerte SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...

  • Seite 41: Inbetriebnahme Mit Simatic S7

    Einstellung der Grundparameter in HW-Konfig Stellen Sie die statischen Grundparameter folgendermaßen ein: Das Einfügen der SIFLOW FC070 Baugruppe in die HW-Konfig erfolgt durch "Drag-und- Drop" der Baugruppe in die Schiene mit S7-300 CPU oder ET-200M (siehe hierzu Installation des S7 Hardware Support Packages).
  • Seite 42 Inbetriebnahme mit SIMATIC S7 6.1 Einstellung der Grundparameter in HW-Konfig Tabelle 6- 1 Statische Grundparameter von SIFLOW FC070 Grundparameter Wertebereich Voreinstellung Wirkungsbereich Alarmgenerierung Nein Funktionsbaugruppe  Nein  Alarmauswahl Diagnose + Prozess Keine  Diagnose  Prozess  Diagnose + Prozess ...

  • Seite 43: Schrittanleitung Für Die Inbetriebnahme Mit S7

    SPS Programms verwendet werden (d. h. Prozessvariable und Serviceinformationen). Schritt Beschreibung Bereich STEP 1 Lesen aller Parameter von der SIFLOW in KONFIGURATION DB_FLOW_PARA STEP 2 Einstellen der Grundparameter in SIFLOW STEP 3 Nullpunkteinstellung SYSTEMOPTIMIERUNG STEP 4 System betriebsbereit BETRIEB SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...
  • Seite 44 Programm-Ordner (siehe folgenden Screenshot). Um die einzelnen Schritte auszuführen, kopieren Sie den Bausteinindex vom S7 Programm des entsprechenden Schritts (z. B. "S7 Prog_Step1->Blocks") in "S7 Prog_Actual->Blocks". Bild 6-1 S7 Programmordner Bild 6-2 SIFL_FC (FB 95) Grundparametereinstellung SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...

  • Seite 45: Schritt 1: Parameter In Db17 (Db_Flow_Para) Einlesen

    Wenn das Bit "RD_ALL" gesetzt ist, leitet SIFL_FC das Lesen aller Daten aus der Baugruppe SIFLOW FC070 ein und legt die Daten im DB mit der Nummer ab, die mit DB_PARA adressiert wird. Dies ist in diesem Fall DB17 (andere Bezeichnung: DB_FLOW_PARA).

  • Seite 46: Schritt 2: Einstellen Grundparameter

    1. Öffnen Sie die Variablentabelle "STEP1" und setzen Sie Bit "RD_ALL" auf wahr, um alle Parameter von SIFLOW in DB17 (DB_FLOW_PARA) einzulesen. Jetzt sind alle Parameter aus der SIFLOW FC070 in DB_FLOW_PARA aktualisiert. 2. Stellen Sie sicher, dass Parameter Seriennummer des Messaufnehmers in der Variablen- Tabelle mit dem zweiten Teil der Seriennummer, die auf dem Etikett des Messaufnehmers geschrieben ist, übereinstimmt (z.
  • Seite 47 Der Benutzer muss die Parameter "MASSFLOW_UNIT" , "MASSFLOW_MAX" und "MASSFLOW_MIN" konfigurieren. Wenn Bit "WR_BASIC" gesetzt ist, leitet SIFL_FC das Schreiben aller Daten aus "DB_FLOW_PARA" in die Baugruppe SIFLOW FC070 ein. Bild 6-5 Schritt 2: Grundeinstellungen in SIFLOW schreiben (CMD_IN = 699) 1.

  • Seite 48: Schritt 3: Systemoptimierung

    Die Nullpunkteinstellung dauert 30 Sekunden, sofern diese Einstellung nicht geändert wurde. Für die Dauer der Nullpunkteinstellung ist Bit 9 in d_SC_STATUS von SIFL_FC auf TRUE gesetzt (d_SC_STATUS zählt die Bits 0 ... 31). SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...
  • Seite 49 Baugruppe nach DB17 (DB_FLOW_PARA) eingelesen werden. 4. Überprüfen Sie den Zero Sigma-Wert (DB_FLOW_PARA.s_ServiceInformation.r_Zero_sigma) und den Nullpunktverschiebungswert (DB_FLOW_PARA.s_ServiceInformation.r_Zero_offset_value). Diese Werte dürfen ihre jeweiligen Grenzwerte nicht überschreiten (DB_FLOW_PARA.s_BasicSettings.r_Zero_sigma_limit bzw. DB_FLOW_PARA.s_BasicSettings.r_Zero_offset_limit). Bild 6-6 Schritt 2 SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...

  • Seite 50: Schritt 4: System Betriebsbereit

    Einheit gemäß DR2 3008 Fraktion B Durchfluss Einheit gemäß DR2 3010 Prozent Fraktion A Einheit gemäß DR2 3012 Summenzähler 1 Einheit gemäß DR2 3022 Summenzähler 2 Batch Einheit gemäß DR2 3024 SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...
  • Seite 51 Beispiel: Wenn mit den geänderten Prozesswerten die Dichte und die Messaufnehmertemperatur angezeigt werden sollen, muss der Benutzer "NEW_VAR1_ADDR" = 3004 und "NEW_VAR2_ADDR" = 3006 setzen. Bild 6-7 Schritt 4: Methode 1 - zyklisches Lesen der Prozesswerte SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...
  • Seite 52 Schritt 4 - Methode 2: Alle Prozesswerte in DR 30 lesen (CMD_IN = 230) Bereiten Sie das Lesen aller Prozesswerte aus SIFLOW vor. Dieses Netzwerk gibt den i_CMD_INPUT = 230 aus, wodurch alle Prozesswerte aus SIFLOW ausgelesen und in DB17 "DB_FLOW_PARA" abgelegt werden. SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...

  • Seite 53: Diagnose Der Siflow Fc070 In Simatic S7

    Die Demo-Software für jeden S7 Schritt in Kapitel 6.2 "Anleitung zur schrittweisen Inbetriebnahme mit S7 (Seite 41)" enthält eine Variablen-Tabelle namens "ERROR_MSG". Diese Variablen-Tabelle wird für die Diagnose der Systemfehler in SIFLOW FC070 verwendet. Folgende Schritte sollten ausgeführt werden, wenn SIFLOW FC070 eine Systemstörung anzeigt (rote LED leuchtet an der SIFLOW Baugruppe auf).

  • Seite 54: Systemstörungen Diagnostizieren (Sf)

    FD60100D SENSORPROM Datenfehler FD60100E SENSORPROM ID Fehler FD60100F SENSORPROM Zugriffsfehler FD601010 Temperatur Messumformer zu hoch F5601011 Geringe Empfangsamplitude F5601012 Durchfluss gesättigt F9601013 Ausgangs-Frequenz gesättigt F9601014 Temp_max F9601015 Temp_min F9601016 Impulsüberlauf F9601017 SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...

  • Seite 55: Siehe Auch

    FD601027 Fehler der Spannungsversorgung interne Baugruppe FD601028 Siehe auch Genauere Angaben zu Systemalarmen und Fehlersuche finden Sie in der SIFLOW FC070 Betriebsanleitung in den Kapiteln "Alarm, Fehler und Systemmeldungen" und "Diagnose und Fehlersuche". SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...
  • Seite 56 Inbetriebnahme mit SIMATIC S7 6.2 Schrittanleitung für die Inbetriebnahme mit S7 SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...

  • Seite 57: Programmierung In S7

    Programmierung des Aufrufs wird ein Instanz-Datenbaustein für FB SFL_FC angelegt. Neben dem Instanz-Datenbaustein ist ein DB (DB_FLOW_PARA) Parameter für jede SIFLOW FC070 erforderlich. Darin werden die Parameter gespeichert. Der damit verbundene UDT kann auch zur Bildung des DB Parameters verwendet werden.

  • Seite 58: Datensatz-Struktur

    Programmierung in S7 7.1 S7 Programmstruktur Bild 7-1 Datenaustausch zwischen S7 SPS und SIFLOW FC070 Baugruppe Die DB_FLOW_PARA und SIFLOW Speicherbelegung besitzen dieselbe Datensatz-Struktur, aber nicht zwangsläufig die gleichen Daten, es sei denn, alle Daten wurden gerade gelesen/geschrieben. Siehe auch Datenaustausch (Seite 57) 7.1.1...

  • Seite 59: Datenaustausch

    SET CMD_EN Bit. Der in CND_IN festgelegte COMMAND wird ausgeführt. Befehlsfolge lesen Bereiten Sie CMD_IN entsprechend der Tabelle unten mit dem geeigneten Wert vor. SET CMD_EN Bit. Der in CMD_IN festgelegte COMMAND wird ausgeführt. SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...
  • Seite 60 Ausgangswert 1 + 2 einfrieren CMD_FREEZE_OUTPUT_OFF Umschalten vom gefrorenen Ausgangswert 1 + 2 auf normalen Ausgangswert CMD_FORCE_OUTPUT_ON Ausgangswert 1 + 2 einstellen (forcieren) CMD_FORCE_OUTPUT_OFF Umschalten vom eingestellten Ausgangswert 1 + 2 auf normalen Ausgangswert SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...

  • Seite 61: Systemstatusinformationen

    S7 einer Doppelvariable (in diesem Beispiel MD52) zugeordnet sind. Beispiel Beim Lesen der Statusinformationen an MD52 wird folgender Wert angezeigt: 01001020Hex oder 00000001-00000000-00010000-00100000 binär. Dies steht für folgenden Gerätestatus: ● ST_BATCHING (M55.0) ● ST_SIMULATION_ACTIVE (M53.4) ● ST_SENSOR_ERROR (M52.5) SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...
  • Seite 62 M54.4 ST_LIMIT_3 1 = Wert über oder unter Sollwert 3 entsprechend DR12: limit3_direction M54.5 ST_LIMIT_4 1 = Wert über oder unter dem Sollwert 4 gemäß DR12: limit4_direction M54.6 Reserviert M54.7 Reserviert SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...

  • Seite 63: S7 Demo-Software - Detaillierte Beschreibung

    Sammelfehler/Summenbit für Sensor- und Prozessfehler); SF LED S7 Demo-Software - detaillierte Beschreibung SIFLOW FC070 kommuniziert mit Hilfe der SIFL_FC (FB95) FB (Siflow Bibliothek Funktionsbaustein) mit der SIMATIC CPU. Neben dem Instanz-Datenbaustein wird für jede SIFLOW Funktionsbaugruppe ein DB_FLOW_PARA (DB17) benötigt, um die Parameter (Datensätze DR) zu speichern.
  • Seite 64 Wenn das Bit "RD_ALL" oben gesetzt wird, leitet SIFL_FC das Lesen aller Daten von der SIFLOW Baugruppe ein und speichert sie in der Datenbaustein-Nr., die am DB_PARA adressiert wurde. In diesem FAll wird DB17 auch DB_FLOW_PARA genannt. SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...
  • Seite 65 Einheiten für den Massendurchfluss sind unten aufgeführt. Tabelle 7- 4 Messbereiche und Einheiten für den Massendurchfluss Parametername DB Adresse Datensatz Voreinstellung s_Units.b_Massflow_uni DB17.DBB80 0=Kg/s s_BasicSettings. DB17.DBD108 Messaufnehmerabhäng r_Massflow_max s_BasicSettings. DB17.DBD136 Messaufnehmerabhäng r_Massflow_min SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...
  • Seite 66 DR3 => CMD_IN=403 Eine Programmierungsabfolge müsste programmiert werden, um dies zu handhaben. Die Parameter "MASSFLOW_UNIT", "MASSFLOW_MAX" und "MASSFLOW_MIN" werden vom Anwender konfiguriert. Bild 7-5 Grundeinstellungen an SIFLOW schreiben (CMD_IN = 699) SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...
  • Seite 67 SIFL_FC veranlasst das Schreiben aller Daten von "DB_FLOW_PARA" an die SIFLOW Baugruppe. Bild 7-6 CMD_IN ist eingestellt auf 699, CMD_EN aktiviert und alle Parameter werden an die SIFLOW FC070 Baugruppe geschrieben SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...
  • Seite 68 Verfügung gestellt und bei jedem Aufruf von SIFL_FC aktualisiert. ● werden die gewählten Prozesswertadressaten (AR1_ADR und AR2_ADR) an L_VAR_1_ADR und L_VAR_2_ADR des SIFL_FC Ausgangs gezeigt. Es müssen keine Befehle erteilt werden. SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...
  • Seite 69 Schreibbefehle erforderlich, da die Prozesswerte verschiedene CMD_IN Werte besitzen (Befehl 703 und 704). Beispiel: Wenn die Prozesswerte geändert werden, um die Dichte und Messaufnehmertemperatur zu zeigen, muss der Anwender "NEW_VAR1_ADDR" = 3004 und "NEW_VAR2_ADDR" = 3006 setzen. SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...
  • Seite 70 Einstellung neuer Adressen für VAR1_VAL und VAR2_VAL (CMD_IN = 703 und 704) Wenn "SET_VAR_ADR" auf SET gestellt ist, beginnt die Änderungsabfolge für VAR1_VAL und VAR2_VAL. Zwei Schreibbefehle sind erforderlich, um die beiden Werte zu ändern, da sie verschiedene CMD_IN Werte haben. SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...
  • Seite 71 SIFLOW Baugruppe ein und speichert die Werte in der Datenbaustein-Nr., die am DB_PARA adressiert wurde. In diesem FAll wird DB17 auch DB_FLOW_PARA genannt. Bild 7-11 CMD_IN Siehe auch Schrittanleitung für die Inbetriebnahme mit S7 (Seite 41) SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...
  • Seite 72 Programmierung in S7 7.2 S7 Demo-Software - detaillierte Beschreibung SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...

  • Seite 73: Glossar

    Gaspard-Gustave Coriolis benannt, einem französischen Mathematiker und Physiker, der ihn im Jahr 1835 beschrieb. Der Corioliseffekt wird durch die Corioliskraft bewirkt. Die Corioliskraft ist in der Gleichung für die Bewegung eines Körpers in einem rotierenden Bezugssystem enthalten. SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...
  • Seite 74 ● A = Dichteparameter A (kg/m ● B = konstant. ● Dichte TC = Dichte-Temperaturkoeffizient des Messaufnehmers ( %/GradC) ● Fr. = Resonanzfrequenz des Messaufnehmers (Hz). Standard-Messaufnehmer ohne Dichtekalibrierung haben Mittelwerte, die im SENSORPROM gespeichert sind. SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...
  • Seite 75 Ein Funktionsbaustein (FB) ist gemäß IEC 1131-3 ein --> Codebaustein mit --> statischen Daten. Ein FB bietet die Möglichkeit der Übergabe von Parametern im Anwenderprogramm. Dadurch eignen sich Funktionsbausteine zur Programmierung von häufig wiederkehrenden komplexen Funktionen, z. B. Regelungen, Betriebsartenanwahl. SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...

  • Seite 76: Modbus-Master

    Verbindung eines überwachenden Computers mit einem Fernbedienungsterminal (RTU, Remote Terminal Unit) in ÜSE-Systemen (engl.: SCADA, Supervisory Control and Data Acquisition). MODBUS-Master Ein MODBUS-Gerät, das auf Daten in einem oder mehreren angeschlossenen MODBUS- Slave-Geräten zugreifen kann. SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...

  • Seite 77: Modbus-Slave

    DIN 19 245 normiert wurde. PROFIBUS ist ein Standard für die Feldbus- Kommunikation in der Automatisierungstechnik und nicht zu verwechseln mit dem PROFINET-Standard für Industrial Ethernet. PROFIBUS-PA (Prozessautomatisierung) ist eine von drei untereinander kompatiblen PROFIBUS-Varianten. PROFIBUS-DP (Dezentrale Peripherie) SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...
  • Seite 78 STEP 7 Engineering System. Enthält Programmiersprachen zur Erstellung von Anwenderprogrammen für SIMATIC S7-Steuerungen. USM II ist eine Kommunikationsplattform. Das USM II-Konzept von Siemens ermöglicht die Bestückung von Zusatz-Busmodulen ohne Funktionsverlust. 1. Alle Module sind in echtem "Plug & Play" bestückbar.

  • Seite 79: Index

    Driver Installation, 31 Einstellen Grundparameter, 36 Inbetriebnahme Inbetriebnahme, 35 Einstellen Grundparameter (PDM), 36 Konfiguration in SIMATIC Manager, 32 mit PDM, 35, 36 Systemoptimierung, 37 Parameter in DB17 (S7) lesen, 43 Systemoptimierung (PDM), 37 SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...
  • Seite 80 Ex-Anforderungen, 9 Extra Low Voltage (Funktionskleinspannung), 8 Informationen zum Explosionsschutz, 8 Zertifizierungen und Zulassungen, 8 Sicherheitsanweisungen Elektrischer Anschluss, 17 SIFL_FC (FB95), 55 Befehle, 57 Steckverbindungen Steckverbindungen, 20 Systemstatusinformationen, 59 Trennwand, 18 SIFLOW FC070 mit SIMATIC S7 Getting Started, 04/2011, A5E02519273-02...

  • Seite 82: Weitere Information

    Weitere Information www.siemens.com/flow Siemens A/S Änderungen vorbehalten *A5E02519273* Flow Instruments Bestell-Nr.: A5E02519273 Nordborgvej 81 Lit.-Nr.: A5E02519273-02 DK-6430 Nordborg © Siemens AG 04.2011 www.siemens.com/processautomation...
