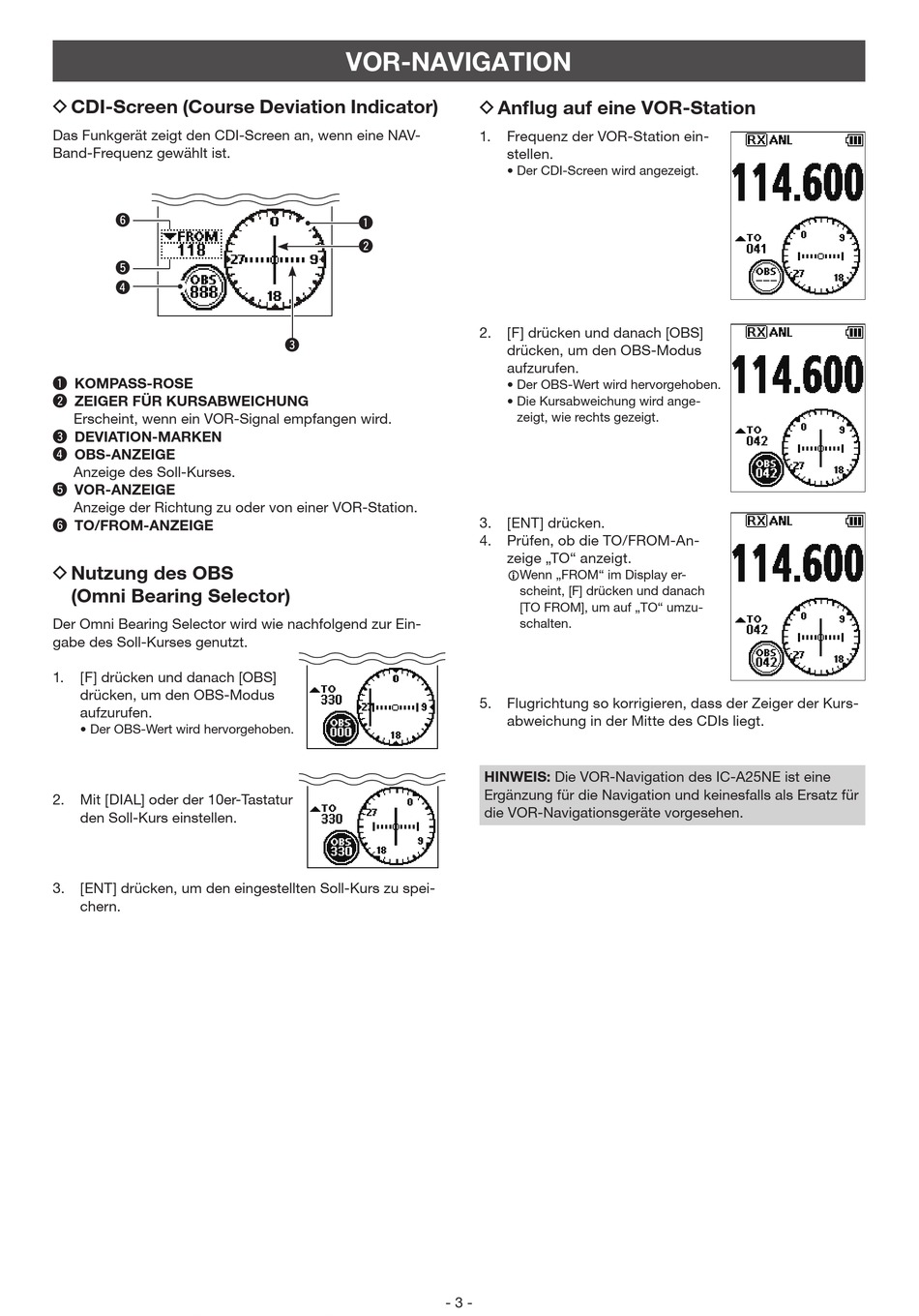

D CDI-Screen (Course Deviation Indicator)
Das Funkgerät zeigt den CDI-Screen an, wenn eine NAV-
Band-Frequenz gewählt ist.
y
t
r
q KOMPASS-ROSE
w ZEIGER FÜR KURSABWEICHUNG
Erscheint, wenn ein VOR-Signal empfangen wird.
e DEVIATION-MARKEN
r OBS-ANZEIGE
Anzeige des Soll-Kurses.
t VOR-ANZEIGE
Anzeige der Richtung zu oder von einer VOR-Sta tion.
y TO/FROM-ANZEIGE
D Nutzung des OBS
(Omni Bearing Selector)
Der Omni Bearing Selector wird wie nachfolgend zur Ein-
gabe des Soll-Kurses genutzt.
1. [F] drücken und danach [OBS]
drücken, um den OBS-Modus
aufzurufen.
• Der OBS-Wert wird hervorgehoben.
2. Mit [DIAL] oder der 10er-Tastatur
den Soll-Kurs einstellen.
3. [ENT] drücken, um den eingestellten Soll-Kurs zu spei-
chern.
VOR-NAVIGATION
q
w
e
- 3 -
D Anflug auf eine VOR-Station
1. Frequenz der VOR-Station ein-
stellen.
• Der CDI-Screen wird angezeigt.
2. [F] drücken und danach [OBS]
drücken, um den OBS-Modus
aufzurufen.
• Der OBS-Wert wird hervorgehoben.
• Die Kursabweichung wird ange-
zeigt, wie rechts gezeigt.
3. [ENT] drücken.
4. Prüfen, ob die TO/FROM-An-
zeige „TO" anzeigt.
L Wenn „FROM" im Display er-
scheint, [F] drücken und danach
[TO FROM], um auf „TO" umzu-
schalten.
5. Flugrichtung so korrigieren, dass der Zeiger der Kurs-
abweichung in der Mitte des CDIs liegt.
HINWEIS: Die VOR-Navigation des IC-A25NE ist eine
Ergänzung für die Navigation und keinesfalls als Ersatz für
die VOR-Navigationsgeräte vorgesehen.
