3.4 Strommessung
Das METRAmax 2 wird bei allen Strommessungen in Reihe mit
dem Verbraucher in die Leitung mit niedrigerem Potential gegen
Erde angeschlossen.
3.4.1 Direkte Gleichstrommessung
Betriebsart: Elektrischer Nullpunkt links
+
• Den Betriebsart-Schiebeschalter 2 in die Position
• Den Meßbereich-Drehschalter 3 in die entsprechende Meßbe-
reichstellung bringen: A
• Das METRAmax 2 anschließen
• Den Meßwert ablesen: schwarze Skala
Betriebsart: Elektrischer Nullpunkt in Skalenmitte
• Den Betriebsart-Schiebeschalter 2 in die Position
• Den Meßbereich-Drehschalter 3 in die entsprechende Meßbe-
reichstellung bringen: A
• Prüfen, ob der Zeiger in Skalenmitte steht, siehe Kapitel 3.2.3
auf Seite 7
• Das METRAmax 2 nach Anschlußschema anschließen
• Den Meßwert ablesen: rote Skala +/–

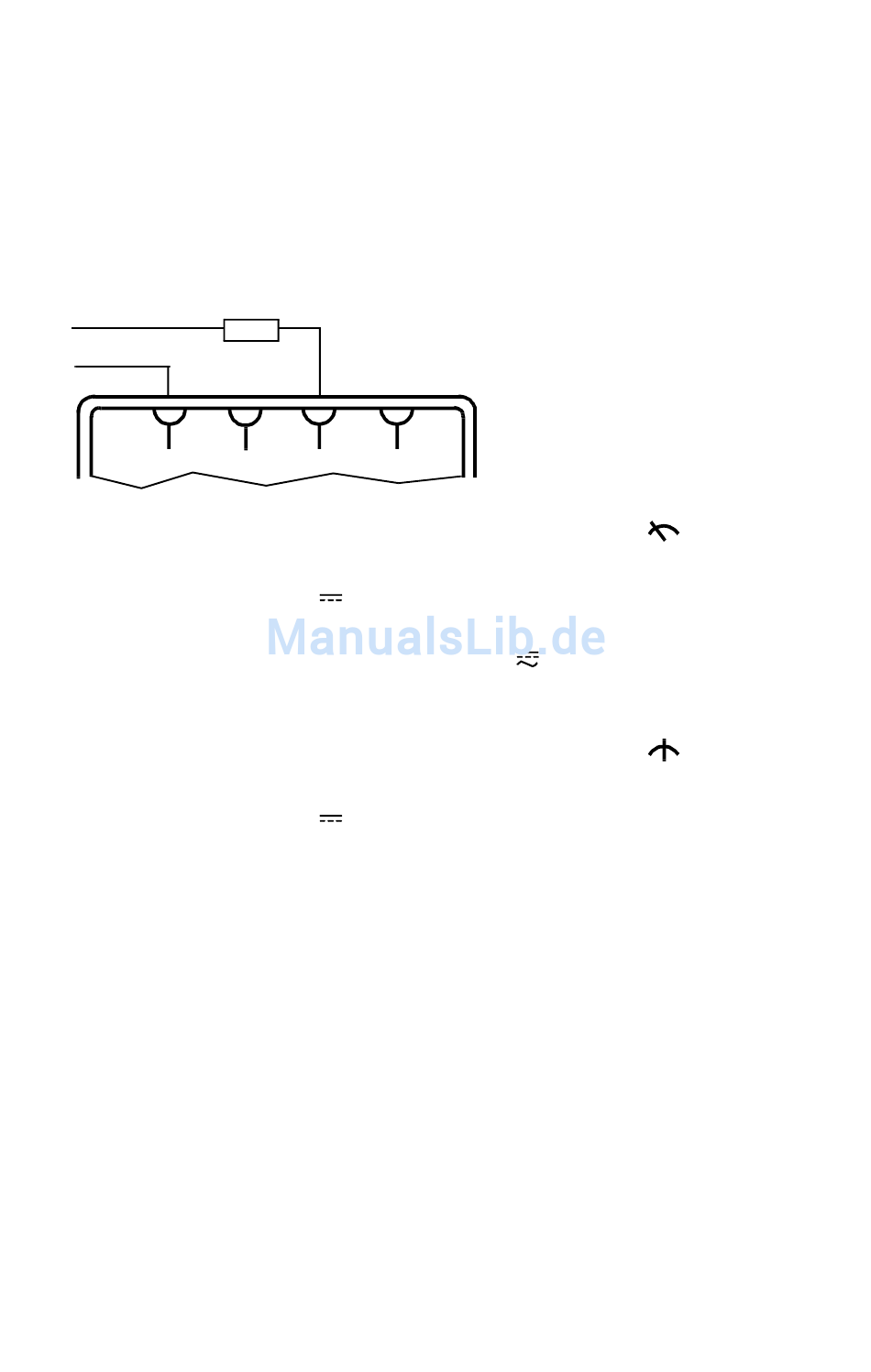

3.4.2 Gleichstrommessung über Nebenwiderstände (Shunts)
Durch den Meßfehler des Shunts wird die Meßgenauigkeit beein-
flußt.
10
3 A ... 100 µA
3 A ... 100 µA
stellen
stellen
GOSSEN-METRAWATT
