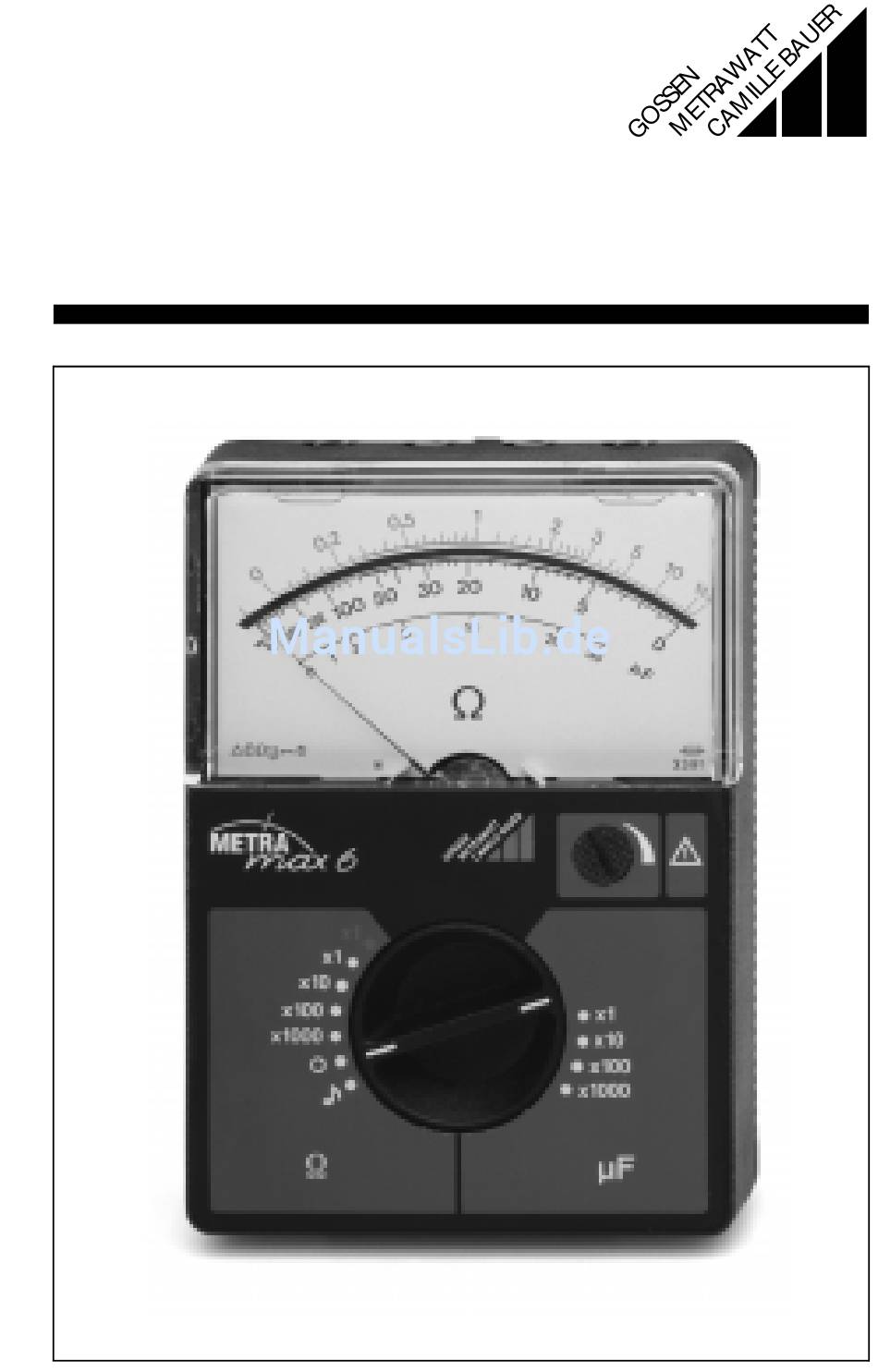

- Seite 1 Bedienungsanleitung Operating instructions Mode d‘emploi METRAmax 6 3-348-602-02 Analog-Multimeter 2/3.97...
- Seite 2 Gerätes und des Bedienenden. Deren Sicherheit ist jedoch nicht garantiert, wenn das Gerät unsachgemäß bedient oder unachtsam behandelt wird. Es ist deshalb unerläßlich, vor dem Einsatz des METRAmax 6 diese Bedienungsanleitung sorgfältig und vollständig zu lesen und diese in allen Punkten zu befolgen.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Verwendung .............. 4 Beschreibung ............5 Bedienung ..............6 3.1 Bedienelemente ..............6 3.2 Batterie einsetzen ............... 7 3.3 Kontrolle des mechanischen Nullpunktes ......7 3.4 Batteriekontrolle ..............7 Messung ..............8 4.1 Widerstandsmessung ............8 Ω 4.1.1 Messung im Bereich bis 50 (W x 1, rot) ...... -
Seite 4: Verwendung

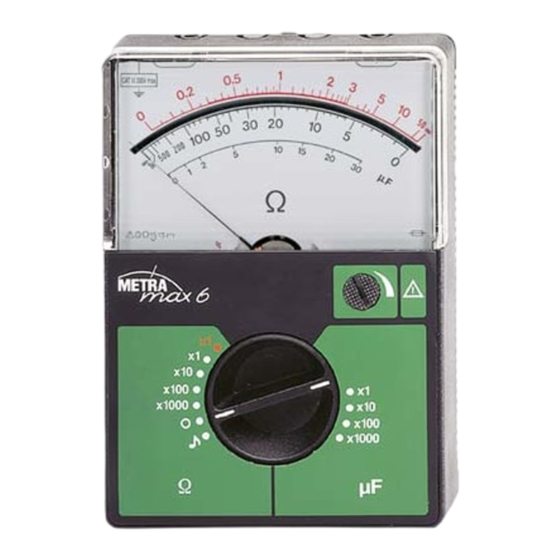

Verwendung Das METRAmax 6 ist ein batteriebetriebenes Widerstandsmeßge- rät. Es zeichnet sich durch handliches Format, leichte Bedienbar- keit und großen Meßumfang aus. Es dient zur Messung von Widerständen zwischen 0,05 Ω bis 1 MΩ, zur überschlägigen Messung von Kapazitäten zwischen 1 µF und 30 000 µF und zur akustischen Durchgangsprüfung. -
Seite 5: Beschreibung
Beschreibung Das METRAmax 6 hat 9 Meßbereiche für Widerstands- und Kapa- zitätsmessungen. Die Meßbereiche werden mit einem Meßbereich- schalter gewählt. Das Gerät besitzt ein robustes Meßwerk mit gefederter Spitzenla- gerung. Es ist gegen Erschütterungen und Stöße weitgehend un- empfindlich. Die Skala ist zum genauen Ablesen der Meßwerte mit einem Spie- gel hinterlegt. -
Seite 6: Bedienung
Bedienung Achtung! Es dürfen nur spannungsfreie Objekte gemessen wer- den! Vor jeder Messung sind mechanischer Nullpunkt und Endausschlag zu kontrollieren. 3.1 Bedienelemente 1,5 V 1 Meßbereichschalter 2 Drehknopf zur Einstellung des Endausschlags 3 Anschlußbuchsen 4 Batteriefach 5 Nase zum Öffnen des Gerätes 6 Stellschraube für mechanischen Nullpunkt (∞... -
Seite 7: Batterie Einsetzen
3.2 Batterie einsetzen Vor Inbetriebnahme des METRAmax 6 ist eine 1,5 V-Mignonzelle in das Betteriefach einzusetzen. Dazu ist das Gehäuseunterteil vom Gerät abzunehmen. Achtung! Vor dem Öffnen des Gerätes müssen die Meßleitungen vom Meßkreis abgetrennt werden! • Nase (5) an der Stirnseite des Gerätes mit geeignetem Werk- zeug nach innen drücken und Unterteil abnehmen. -
Seite 8: Messung
Messung 4.1 Widerstandsmessung Die Widerstandsmessung erfolgt mit Gleichspannung aus der ein- gesetzten 1,5 V-Mignonzelle. Die maximalen Meßströme bei Voll- ausschlag, bei einer Batteriespannung von 1,5 V, sind in der Meßbereichstabelle angegeben (siehe Abschnitt 6. Technische Kennwerte). Nach Möglichkeit sollte der Meßbereich so gewählt werden, daß sich eine Anzeige im Bereich des verstärkt gezeichneten Skalenbo- gens ergibt. -
Seite 9: Messung In Den Bereichen Bis 1 M
Ω 4.1.2 Messung in den Bereichen bis 1 M Ω x 1/10/100/1000, schwarz) • Den Meßbereichsschalter (1), je nach dem zu messenden Widerstandswert, auf einen der Meßbereiche Ω x 1 ... Ω x 1000 stellen. • Die Meßleitungen kurzschließen. • Mit dem Drehknopf (2) den Zeiger auf Endausschlag (0 Ω) der schwarzen Skala stellen. -
Seite 10: Prüfung Von Dioden Und Transistoren
4.3 Prüfung von Dioden und Transistoren Der Widerstandsbereich Ω x 1000 eignet sich für die grobe Funkti- onsprüfung an Halbleiterelementen. Mit einer Widerstandsmes- sung kann auf einfache Weise ein Kurzschluß oder eine Unterbrechung an einer Diode bzw. einer Diodenstrecke zwischen Basis, Kollektor und Emitter eines Transistors festgestellt werden. -
Seite 11: Ende Der Messung
Ende der Messung Wenn nicht gemessen wird sollte der Meßbereichschalter (1) stets auf „O” gestellt werden, um unnötigen Batterieverbrauch zu ver- meiden. GOSSEN-METRAWATT... -
Seite 12: Technische Kennwerte
Technische Kennwerte Meßbereiche Widerstand Meßumfang Wert in Max. Meßstrom Skalenmitte (R Ω x 0,05 Ω ... 50 Ω 1 Ω (rote Skala) Ω x 1 Ω ... 1 kΩ 20 Ω Ω x 10 Ω ... 10 kΩ 200 Ω 7,5 mA Ω... - Seite 13 ∠ 0° ... 100° Zeigerausschlag Referenzbedingungen +20 °C Umgebungstemperatur Gebrauchslage waagerecht Stromversorgung Batterie 1 Mignonzelle 1,5 V nach IEC R6, auslaufgeschützt Überlastschutz Schmelzsicherung F 6.3 H/250 V nach DIN VDE 0820 Teil 22/EN 60127-2, fest eingebaut Elektrische Sicherheit Schutzklasse II nach IEC 1010-1/EN 61010-1/ VDE 0411-1 Überspannungs- kategorie...
-
Seite 14: Wartung
Wartung 7.1 Batterie Der Zustand der Batterie sollte von Zeit zu Zeit kontrolliert werden. Eine entladene oder sich zersetzende Batterie darf nicht im Batte- riefach bleiben. Kontrolle und Austausch der Batterie sind, wie im Kapitel 3.2 auf Seite 7 beschrieben, vorzunehmen. 7.2 Schmelzsicherung Die Sicherungshalter zur Aufnahme der Schmelzsicherung sind in die Leiterplatte eingelötet. -
Seite 15: Reparatur Und Ersatzteilservice
Reparatur und Ersatzteilservice Bitte wenden Sie sich im Bedarfsfall an: GOSSEN-METRAWATT GMBH Service Thomas-Mann-Straße 16 - 20 D - 90471 Nürnberg Telefon (09 11) 86 02 - 4 10 / 4 11 Telefax (09 11) 86 02 - 2 53 Diese Anschrift gilt nur für Deutschland. - Seite 16 Gedruckt in Slowenien ⋅ Änderungen vorbehalten GOSSEN-METRAWATT GMBH D – 90327 Nürnberg Hausanschrift: Thomas-Mann-Straße 16 – 20 D – 90471 Nürnberg Telefon (09 11) 86 02 – 0 Telefax (09 11) 86 02 – 6 69...
