- Seite 1 -max Treppensteigsystem Originalbetriebsanleitung...
-
Seite 2: Ce-Konformitätserklärung
-max CE-Konformitätserklärung Die Firma AAT Alber Antriebstechnik GmbH erklärt hiermit, dass die Pro- -max nach den einschlägigen Bestimmun- dukte des Treppensteigsystems gen der EG-Richtlinie 93/42/EWG und 98/37/EG entwickelt und gefertigt wurden. Bei einer nicht mit der Firma AAT Alber Antriebstechnik GmbH abgestimm- ten Änderung der oben beschriebenen Geräte verliert diese Erklärung ihre... -
Seite 3: Inhaltsverzeichnis
-max Inhaltsverzeichnis CE-Konformitätserklärung ... . . Inhaltsverzeichnis ....Allgemeines ......Schulung . - Seite 4 -max Zubehör ......Akkupack ..... Akkupack auswechseln .
-
Seite 5: Allgemeines
-max ebenfalls sehr gut geeignet; Für die Beförderung auf Ebenen ist der er ist raumsparend, leicht und wendig. Der c-max kann Treppen mit einer max. Stufenhöhe von 21 cm überwinden. Die minimale Auftrittstiefe beträgt 14 cm, unabhängig von der Treppenart (Wendeltreppe oder gerade Treppen). -
Seite 6: Produktbeschreibung
Diese Personen sollten in der Lage sein, selbständig zu sitzen; andernfalls sollte zur Absicherung ein Beckengurt verwendet werden. Beckengurte wer- den als Zubehör von der Firma AAT Alber Antriebstechnik GmbH angeboten. Bitte beachten Sie, dass zur Vermeidung von Verletzungen beim Transport die Arme der zu transportierenden Person nicht über die Armlehnen hinaus-... -
Seite 7: Geräte-Gesamtübersicht

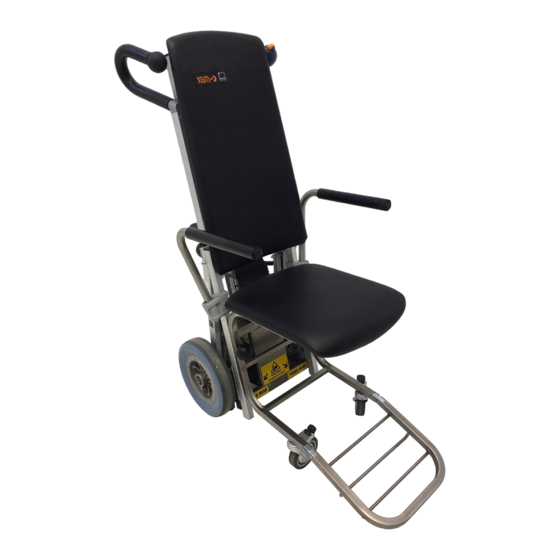

-max Geräte-Gesamtübersicht 1 = Bedienelement 2 = Handgriff, höhenverstellbar 3 = Rückenteil 4 = Armlehne, wegklappbar 5 = C-Teil mit Sitz 6 = Fahrwerk 7 = Fußstütze, einklappbar 8 = Laufrad 9 = Hebel mit Kettenantrieb 10 = Steigbein und Steigfuß 11 = Sicherheitsbremse 12 = Antriebseinheit 13 = Akkupack... -
Seite 8: Montage
-max Montage -max schnell montieren und ge- Mit wenigen Handgriffen können Sie den nauso schnell wieder demontieren. Die Montage erfolgt über verschiedene Fixierungen und Feststellgriffe. Rückenteil am Fahrwerk fixieren Das Rückenteil wird an die Führungsbolzen am Fahrwerk angesetzt. Rückenteil befestigen Die Feststellknöpfe fest anziehen, damit das Rückenteil sicher am Fahrwerk fixiert ist. -
Seite 9: Spiralkabel-Stecker
-max Spiralkabel-Stecker Spiralkabel-Stecker in die Steckdose am Antriebsgehäuse einstecken und verriegeln. Bitte achten Sie beim zusammenstecken besonders darauf, dass die Kontakte von Stecker bzw. Steckdose durch z.B. Regen oder Schnee nicht nass werden; Nässe an den Steckkontakten kann zu Kurz- schlüssen und Fehlfunktionen führen. -
Seite 10: Armlehnen
-max Armlehnen Auf beiden Seiten die Armlehnen einsetzen. Bitte prüfen Sie immer, ob der Rastbolzen an der Armlehne auch vollständig in die Nut des Scharniers eingetaucht ist. Handgriffe Auf beiden Seiten die Handgriffe auf die passende Höhe Œ ausziehen und dann mit den Feststellknöpfen ... -
Seite 11: Sicherheitshinweise
-max sofort abschalten. Beim Blockieren der Arbeitselemente den Reparaturen dürfen nur vom Hersteller oder von autorisierten Fach- händlern durchgeführt werden. Verwenden Sie nur Original AAT-Zu- behörteile. Beachten Sie bitte die ausführlichen Wartungs- und Pflegehinweise im Ka- pitel 8. Beschaffenheit der Fahrwege: Bitte sorgen Sie für rutsch- und stol- perfreie Fahrwege. -
Seite 12: Transport
-max Transport: -max niemals am Rahmenuntergestell (siehe Kapi- Heben Sie den tel 6.13)! -max für den Transport immer aus! Schalten Sie den... -
Seite 13: Inbetriebnahme
-max Inbetriebnahme Maximale Tragkraft Beachten Sie bitte, dass die maximale Tragkraft nicht überschritten wird. Leuchtdiode Nach dem Einschalten sollte die Leuchtdiode Œ anhaltend leuchten. Eine blinkende LED bedeutet, dass ein Fehler erkannt wurde. Fehlermeldungen finden Sie im Kapitel 6.1.5 Spiralkabel-Steckverbindung Prüfen Sie vor jeder Inbetriebnahme ob die Spiralkabel-Steckverbindung ... -
Seite 14: Bedienungshinweise
Chip spürbar einrastet, nur dann ist ein störungsfreier Um- gang mit dem C-max gewährleistet. Wird der Chip nicht eingesetzt, kann der C-max zwar eingeschaltet aber nicht gefahren werden. Damit ist sichergestellt, dass fremde Personen den s-max nicht benutzen können. -
Seite 15: Leuchtdiode Zur Fehleranzeige
-max 6.1.5 Leuchtdiode zur Fehleranzeige -max leuchtet die grüne Leuchtdiode (siehe ne- Nach dem Einschalten des benstehendes Bild) dauernd auf. Das bedeutet, das Treppensteigsystem ist in Ordnung und einsatzbereit. Mögliche Fehlerzustände werden durch Blinken der Leuchtdiode angezeigt; nach einer Pause von jeweils drei Sekunden wird das Blinksignal laufend wiederholt. -
Seite 16: Steigbeine
Treppenkante heran (wie beim Transport von Personen). Lässt sich der -max nicht über die Treppenkante schieben, so ist die für einen sicheren Betrieb erforderliche Bremswirkung vorhanden. -max Wichtiger Hinweis: Tritt die Bremswirkung nicht ein, darf der keinesfalls benutzt werden, verständigen Sie sofort den Hersteller oder Ihre regionale AAT-Vertretung. -
Seite 17: Personenbeförderung Mit Dem C -Max
(siehe Kapitel 6.1.3). Die maximale Tragkraft (siehe Kapitel 5.1) darf auf keinen Fall über- schritten werden. Bedienen Sie den C-max aus Sicherheitsgründen immer von hinten und niemals seitlich. -max Platz nehmen lassen, dann sind folgende Wenn Sie Personen im... -
Seite 18: Fahren Auf Der Ebene
-max Fahren auf der Ebene Nachdem die Person ordnungsgemäß Platz genommen hat, können Sie die -max problemlos auf Ebenen befördern, zuvor müssen Sie Person mit dem allerdings die Steigbeine einziehen. -max Schwellen überwinden Sie am besten, indem Sie mit dem rückwärts an die Schwelle heranfahren. -
Seite 19: Treppensteigsystem Ankippen
-max Treppensteigsystem ankippen Zum Treppensteigen und Befahren von schiefen Ebenen müssen Sie den -max ankippen, was mit Hilfe der Steigbeine einfach zu machen ist. -max mit dem EIN/AUS-Schalter ein. Schalten Sie den Betätigen Sie nun den AUF/AB-Schalter Richtung AB solange bis die Steigbeine die Laufräder ca. -
Seite 20: Treppensteigen - Aufwärts
-max 6.10 Treppensteigen - Aufwärts -max unbedingt ohne Üben Sie bitte das Treppensteigen mit dem Person, mit Einzelstufenschaltung und mit der niedrigsten Steigge- schwindigkeit! Den Steigvorgang bewerkstelligen Sie in kürzester Zeit ohne Probleme, wenn Sie sich genau an die nachstehende Anweisungen halten. Zuvor noch ein Tipp: -max immer Ziehen Sie während des gesamten Steigvorgangs den... - Seite 21 -max Der Steigvorgang vollzieht sich nun in zwei Takten pro Stufe. Drücken Sie den AUF/AB-Schalter in Richtung AUF und der Steig- vorgang beginnt damit, dass die Steigbeine Œ von der Antriebsein- heit nach unten ausgefahren werden. Nachdem die Steigbeine den Boden erreicht haben, übernehmen diese die Last von den Laufrädern und die Laufräder mitsamt dem Gestell Ž...
- Seite 22 -max Der 1. Takt ist beendet, wenn die Laufräder auf der nächsthöheren Stufe aufsetzen und die Last wieder von den Steigbeinen über- nehmen. 10. Der 2. Takt beginnt mit dem Einziehen der Steigbeine . Er ist beendet, wenn diese ihre höchste Position erreicht haben. Wurde zu Beginn die Einzelstufenschaltung eingeschaltet, endet hier der Steigvorgang.
-
Seite 23: Treppensteigen - Abwärts
-max 6.11 Treppensteigen - Abwärts -max unbedingt ohne Üben Sie bitte das Treppensteigen mit dem Person, mit Einzelstufenschaltung und mit der niedrigsten Steigge- schwindigkeit. Den Steigvorgang bewerkstelligen Sie in kürzester Zeit ohne Probleme, wenn Sie sich genau an die nachstehende Anweisung halten. Stellen Sie die Handgriffe auf die richtige Höhe ein (siehe Kapitel 6.7). - Seite 24 -max Drücken Sie den AUF/AB-Schalter in Richtung AB und der Steigvor- gang abwärts beginnt. Von der Antriebseinheit werden die Steigbeine Ž nach unten ausge- fahren. 10. Nachdem die Steigbeine die untere Treppenstufe erreicht haben , übernehmen die Steigbeine die Last von den Laufrädern und die Laufräder und das Gestell werden von der oberen Treppenstufe leicht angehoben .
-
Seite 25: C -Max Auf Der Treppe Ablegen
-max 11. Nun werden die Laufräder mitsamt dem Gestell vorwärts bewegt ‘. Danach werden die Laufräder und das Gestell abgesenkt ’ indem die Steigbeine eingezogen werden “, bis... 12..die Laufräder auf der nächsten Stufe aufsitzen (siehe Bild). Ist die Einzelstufenschaltung aktiviert, werden die Steigbeine noch in ihre höchste Position eingezogen und der Steigvorgang ist been- det. -
Seite 26: Transport
-max 6.13 Transport -max abnehmen (siehe Kapitel 3). Zum Transport können Sie den Sitz des -max mit Sitz transportieren, so heben sie ihn am besten Sollten Sie den am Handgriff als auch am Sitz hoch. -max niemals am Rahmenuntergestell! Heben Sie den -max für den Transport immer aus! Schalten Sie den... -
Seite 27: Zubehör
Halterung ein. Die Verbindung zwischen Akkupack und Antriebsge- häuse wird automatisch verriegelt. Der Akkupack sollte ständig am Ladegerät angeschlossen bleiben, um dessen Lebensdauer zu verlängern (siehe Kapitel 8.4). Benutzen Sie zum Laden des Akkupacks ausschließlich AAT -Lade- geräte. Kfz-Ladeleitung Eine Kfz-Ladeleitung ist empfehlenswert, wenn Sie das Treppensteigsystem -max häufig im Kraftfahrzeug transportieren. -
Seite 28: Wartung Und Pflege
2 Jahre eine Sicherheitstechnische Prüfung durchge- führt werden. Aus Sicherheitsgründen dürfen die Sicherheitstechnische Prüfung oder Reparaturen nur durch die Firma AAT Alber Antriebstechnik GmbH oder durch den geschulten Fachhandel durchgeführt werden. Das Gerät selbst benötigt keine besondere Wartung und – im Gegensatz zu den Akkus –... -
Seite 29: Akkupack
-max Akkupack Die im Wechsel-Akkupack enthaltenen, gasdichten Blei-Akkumulatoren (kurz Blei-Akkus genannt) sollten nach jedem Gebrauch wieder geladen werden. (Technische Einzelheiten zu den Blei-Akkus finden Sie im Kapitel 8.5). Tipp: -max bei längerem Stillstand, der Ladungserhal- Schließen Sie den tung wegen, immer am Ladegerät an. Dies schadet den Blei-Akkus nicht;... -
Seite 30: Akkupack Laden
-max Akkupack laden Nehmen Sie den Akkupack von der Antriebseinheit ab (siehe Kapitel 7.2). Stecken Sie den Akkupack-Stecker in die Steckdose des Akku- -max können in packs ein. Sie erinnern sich: Die Blei-Akkus ihres jeder beliebigen Lage entladen und geladen werden. Stecken Sie nun den Stecker des Netz-Ladegeräts Œ... -
Seite 31: Bremsbelag Prüfen
Die Mindestbelagdicke Œ beträgt 1 mm. Falls der Belag auf weni- ger als 1 mm abgenutzt ist, müssen die Bremsbeläge auf beiden Seiten aus- gewechselt werden. Wenden Sie sich bitte dann an die Firma AAT Alber Antriebstechnik GmbH oder an Ihren Fachhändler. -
Seite 32: Reinigung
Altgeräten. Gemäß der Hinweise des Bundesministerium für Umwelt (BMU) zur Anwen- dung des ElektroG gilt das Gerät c-max als Transportmittel und fällt damit nicht unter die Kategorie der im ElektroG §2 Abs. 1 Satz 1 genannten Geräte (Verweis auf die Richtlinie des Europäischen Parlaments (2002/96/EG)). -
Seite 33: Garantie Und Haftung
-max Garantie und Haftung Garantie Die AAT Alber Antriebstechnik GmbH übernimmt für Ihre Produkte vom Typ -max (mit Ausnahme der Blei-Akkus) und alle Zubehörteile für den Zeit- raum von 2 Jahren ab Empfangsdatum die Garantie, dass diese frei von Ma- terial- und Verarbeitungsfehlern sind. - Seite 34 -max Notizen:...
- Seite 35 -max Notizen:...
- Seite 36 -max AAT Alber Antriebstechnik GmbH Postfach 10 05 60 · D-72426 Albstadt Tel. +49.74 31.12 95-0 · Fax +49.74 31.12 95-35 info@aat-online.de · www.aat-online.de...
