Anschließen Des Channel-Bridge-Kabels - HITEC Smart Charger H4+ Bedienungsanleitung

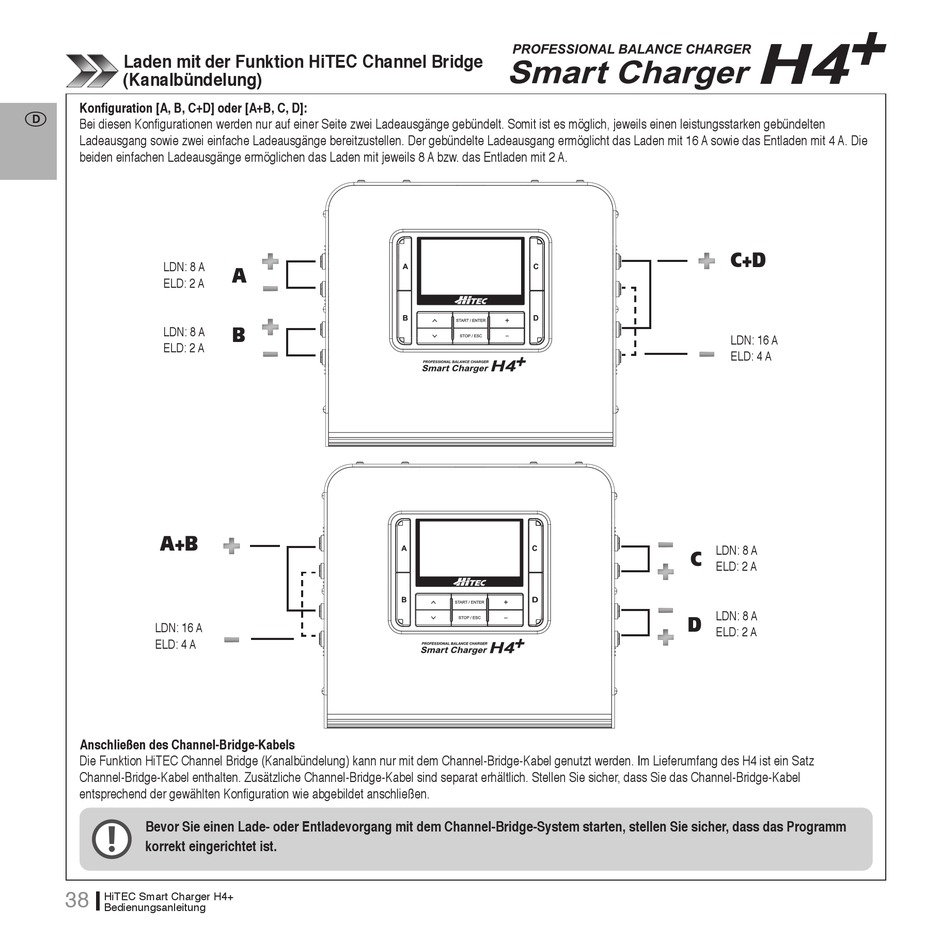

Laden mit der Funktion HiTEC Channel Bridge
(Kanalbündelung)
Konfiguration [A, B, C+D] oder [A+B, C, D]:
D
Bei diesen Konfigurationen werden nur auf einer Seite zwei Ladeausgänge gebündelt. Somit ist es möglich, jeweils einen leistungsstarken gebündelten
Ladeausgang sowie zwei einfache Ladeausgänge bereitzustellen. Der gebündelte Ladeausgang ermöglicht das Laden mit 16 A sowie das Entladen mit 4 A. Die
beiden einfachen Ladeausgänge ermöglichen das Laden mit jeweils 8 A bzw. das Entladen mit 2 A.
LDN: 8 A
ELD: 2 A
LDN: 8 A
ELD: 2 A
A+B
LDN: 16 A
ELD: 4 A
Anschließen des Channel-Bridge-Kabels
Die Funktion HiTEC Channel Bridge (Kanalbündelung) kann nur mit dem Channel-Bridge-Kabel genutzt werden. Im Lieferumfang des H4 ist ein Satz
Channel-Bridge-Kabel enthalten. Zusätzliche Channel-Bridge-Kabel sind separat erhältlich. Stellen Sie sicher, dass Sie das Channel-Bridge-Kabel
entsprechend der gewählten Konfiguration wie abgebildet anschließen.
Bevor Sie einen Lade- oder Entladevorgang mit dem Channel-Bridge-System starten, stellen Sie sicher, dass das Programm
korrekt eingerichtet ist.
38
HiTEC Smart Charger H4+
Bedienungsanleitung
A
B
C+D
LDN: 16 A
ELD: 4 A
LDN: 8 A
C
ELD: 2 A
LDN: 8 A
D
ELD: 2 A
