Inhaltszusammenfassung für HITEC X1MF

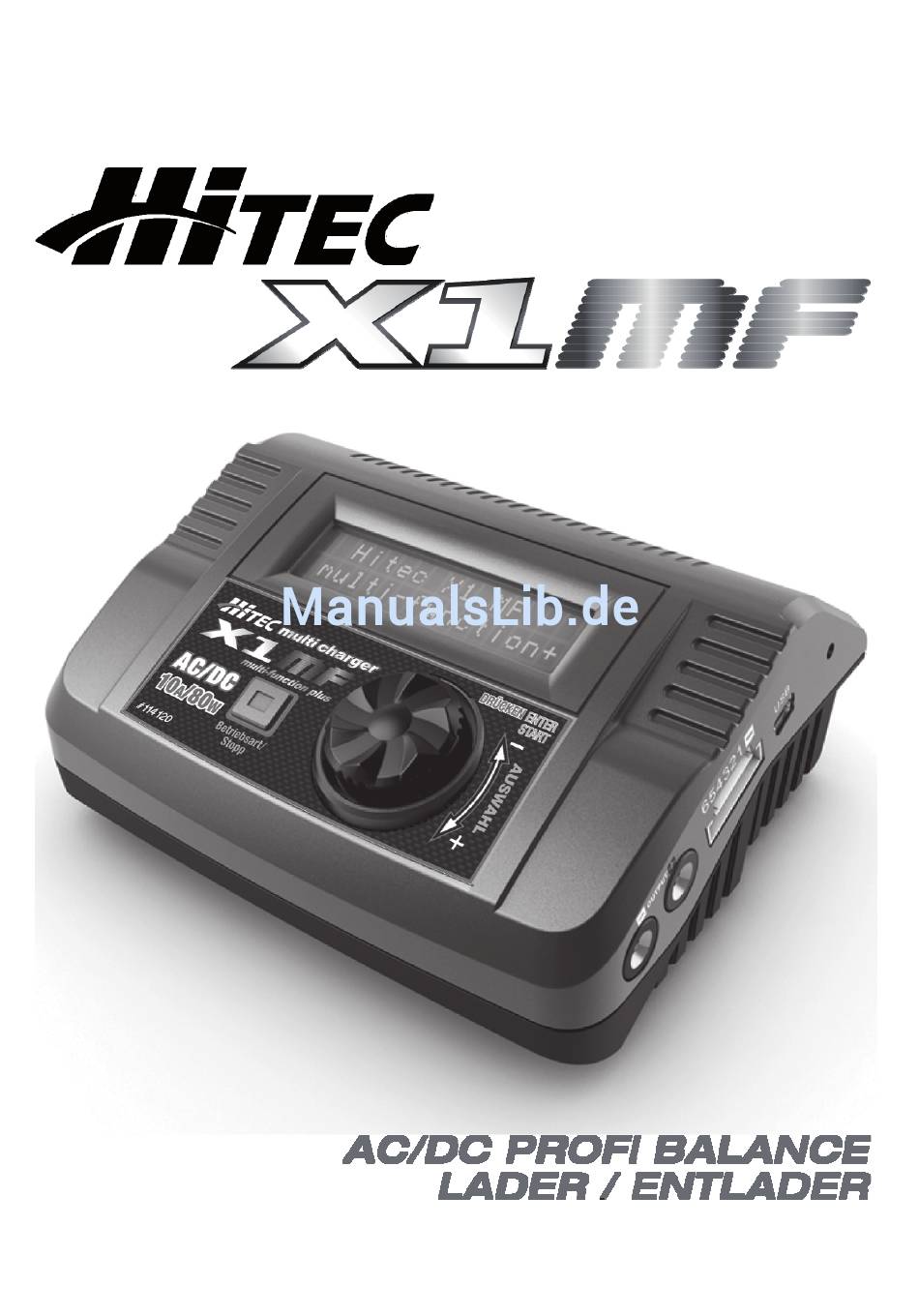

- Seite 1 BEDIENUNGSANLEITUNG Version 1.0 www.modellmarkt24.ch www.modellmarkt24.ch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis: 1. EINLEITUNG 2. MERKMALE DES HITEC MULTICHARGER 3. WARN- UND SICHERHEITSHINWEISE 3.1. LADEN 3.2. ENTLADEN 4. SPEZIFIKATIONEN DER AKKUTYPEN 5. ANSCHLIEßEN DES LADEGERÄTES 5.1. ANSCHLUSS DER AKKUS 5.2. BALANCER-ANSCHLUSS 6. PROGRAMMIERABLAUFPLAN 7. BEDIENUNG DES LADEGERÄTES 7.1. DREHRAD FÜR ENTER UND START 7.2. -
Seite 3: Einleitung

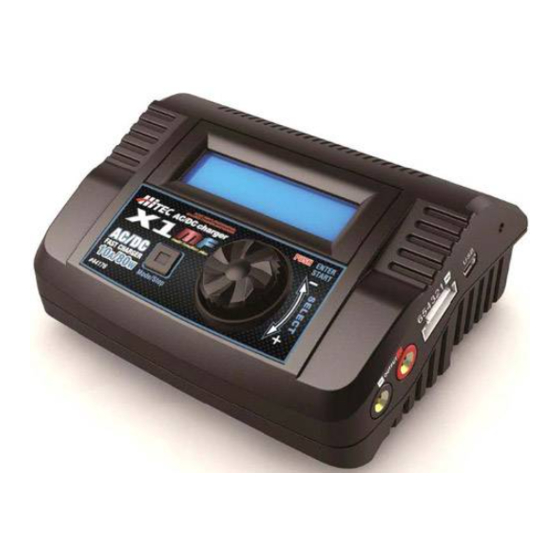

Wir hoffen Sie haben viele Jahre Freude mit Ihrem neuen Ladegerät. Der HiTEC multicharger X1MF hat eine Ladeleistung von 80 Watt. Er kann bis zu 15 Zellen NiXX oder 6 Zellen LiXX laden oder entladen. Der HiTEC multicharger X1MF hat einen integrierten Balancer. - Seite 4 Lithium Typen Der HiTEC multicharger X1MF eignet sich zum Laden und Entladen aller gängigen Lithiumbatterien, wie LiIon, LiPo, und LiFe. Der integrierte Balancer Der X1MF besitzt einen integrierten Balancer. Es ist nicht notwendig einen externen Balancer an das Gerät anzuschließen. Nutzen Sie dieses Plus an Sicherheit der ständigen Einzelzellenüberwachung.
- Seite 5 Temperatursensor gemessen werden kann, erreicht, endet der Ladevorgang automatisch. Datenspeicherung und Abruf Der HiTEC multicharger X1MF ermöglicht es dem Anwender, die Einstellungen für bis zu 10 Akkus zu speichern. Sie können diese Einstellung auch während dem Laden oder Entladen eines Akkus vornehmen. Diese Daten können Sie danach jederzeit abrufen und Akkus laden oder entladen, ohne die gesamten Ladeparameter erneut auswählen zu müssen.
- Seite 6 www.modellmarkt24.ch www.modellmarkt24.ch...
-
Seite 7: Warn- Und Sicherheitshinweise
Gerät nicht in Betrieb nehmen, bevor Sie diese Bedienungsanleitung und die folgenden (bzw. in der Anleitung enthaltenen oder separat beiliegenden) Sicherheitshinweise nicht sorgfältig und vollständig gelesen haben. ! Die erlaubte Eingangsspannung beim HiTEC multicharger X1MF beträgt 11-18V DC (Gleichstrom). ! Gerät nicht öffnen. Nehmen Sie unter keinen Umständen technische Veränderungen... -
Seite 8: Laden
Lade- und Anschlusskabel dürfen während des Betriebs nicht aufgewickelt sein. ! Trennen Sie Ihren Akku unmittelbar nach Ende des Lade-/Entlade-/Balance- Vorgangs vom HiTEC multicharger. 3.1. Laden Während des Ladeprozesses wird eine spezifische Menge an Strom in den Akku geladen. -
Seite 9: Entladen
3.2. Entladen Der hauptsächliche Gebrauch beim Entladen eines Akkus liegt neben dem Formieren darin, die aktuell verfügbare Kapazität des Akkus zu messen, bzw. zu kontrollieren. Eine weitere Anwendung liegt darin, die Spannung des Akkus bis zu einem definierten Limit zu senken (z.B. bei der Einlagerung der Akkus). Dem Entladen sollten Sie die gleiche Aufmerksamkeit wie dem Laden schenken. -
Seite 10: Anschließen Des Ladegerätes
Entladeschlussspannung: 1,75 V / Zelle 5. Anschließen des Ladegerätes Das HiTEC X1MF besitzt an der linken Stirnseite zwei Anschlüsse für die Spannungsversorgung. Zum einen kann es mit dem beiliegenden Netzkabel direkt an das 230 V Stromnetz angeschlossen werden, oder mit dem ebenfalls beiliegenden 12 V Anschlusskabel z.B. -
Seite 11: Balancer-Anschluss
Steckverbindungen. Gehen sie beim Trennen des Akkus vom Ladegerät in umgekehrter Reihenfolge vor. 5.2. Balancer-Anschluss Der am Akku befindliche mehrpolige Balancer-Stecker muss so an das HiTEC Ladegerät angeschossen werden, dass das schwarze Kabel auf der rechten Seite am Minuspol anliegt. -
Seite 12: Programmierablaufplan
6. Programmierablaufplan -11- www.modellmarkt24.ch www.modellmarkt24.ch... - Seite 13 -12- www.modellmarkt24.ch www.modellmarkt24.ch...
-
Seite 14: Bedienung Des Ladegerätes
7. Bedienung des Ladegerätes Alle Funktionen werden mit den beiden Bedienelementen, dem schwarzen Drehrad mit Tasterfunktion und dem Taster, angewählt und gesteuert. 7.1. Drehrad für Enter und Start Das Drehrad hat drei Funktionen: durch Drehung links oder rechts wandert man durch Menü... -
Seite 15: Lithiumakkus
8. Lithiumakkus Dieses Programm ist nur für wiederaufladbare Lithiumakkus verwendbar, LiPo / LiIo / LiFe welche eine Nominalspannungen von je 3,3 V / 3,6 V / 3,7 V pro Zelle haben. Unterschiedliche Akkutypen haben unterschiedliche Lademethoden. Es gibt zwei Methoden. Einmal das Laden mit konstantem Strom und einmal das Laden mit einer konstanten Spannung. -
Seite 16: Laden Von Lithiumakkus Mit „Lipo Laden
Das folgende Display zeigt die Anzahl der Zellen, die Sie gewählt haben und die das Ladegerät erkannt hat. „E“ zeigt die Anzahl der Zellen, die das Ladegerät erkannt hat und „G“ die Zellenanzahl, die Sie im vorherigen Schritt eingegeben hatten. Wenn beide Anzahlen übereinstimmen, können Sie die ENTER/START Taste drücken (Drehrad), um den Ladevorgang zu starten. -
Seite 17: Schnellladen Von Lithiumakkus Mit Dem „Laden
beide übereinstimmen, können ENTER/START Taste drücken (Drehrad), um den Ladevorgang zu starten. Wenn die Anzahl der Zellen nicht übereinstimmt, drücken Sie die STOPP Taste um in das vorherige Menü zurückzukehren. Seien Sie bei der Prüfung der Zellenzahl immer gewissenhaft, bevor Sie den Ladevorgang starten. Das dritte Display zeigt den Echtzeitstatus während des Ladeprozesses. -
Seite 18: Programm „Lipo Lagerung
Wenn die Anzahl der Zellen nicht übereinstimmt, drücken Sie die STOPP Taste um in das vorherige Menü zurückzukehren. Seien Sie bei der Prüfung der Zellenzahl immer gewissenhaft, bevor Sie den Ladevorgang starten. Das dritte Display zeigt den Echtzeitstatus während des Ladeprozesses. Drücken Sie die STOPP Taste einmal, um den Ladevorgang abzubrechen. -
Seite 19: Entladen Von Lithiumakkus
Seien Sie bei der Prüfung der Zellenzahl immer gewissenhaft, bevor Sie das Programm starten. Das dritte Display zeigt den Echtzeitstatus während des Lagerungsprogramms an. Drücken Sie die STOPP Taste einmal, Programm abzubrechen. 8.5. Entladen von Lithiumakkus (LiPo Entladen Lithiumakkus sollten nur teilweise und nie vollständig entladen werden! Häufiges vollständiges (Tief-)Entladen sollte absolut vermieden werden. -
Seite 20: Nicd- Und Nimh-Akkus
9. NiCd- und NiMH-Akkus Es gibt zwei Methoden zum Laden von NiCd- und NiMH-Akkus, „Auto Laden“ und „Laden“. In der „AUTO“ Einstellung sollten Sie die Sicherheitseinstellung Kapazitätsbegrenzung (zuvor beschrieben) unbedingt nutzen, um die Gefahr einer Überladung vorzubeugen. Im normalen Ladeprogramm wird das Ladegerät den von Ihnen gewählten Ladestrom als Maximalwert verwenden. -
Seite 21: Entladen Von Nicd- Und Nimh-Akkus
9.3. Entladen von NiCd- und NiMH-Akkus Links stellen Sie den Entladestrom ein. Die Ladeschlussspannung wird auf der rechten Seite eingestellt. Der Entladestrom lässt sich von 0,1 - 5,0 A wählen. Die Spannung selbst ist von 0,1 - 25,0V einstellbar. Drücken Sie die ENTER/START Taste, das Drehrad, für mehr als drei Sekunden, um das Programm zu starten. -
Seite 22: Zyklisches Laden/Entladen Von Nixx-Akkus
9.5. Zyklisches Laden/Entladen von NiXX-Akkus Sie können die Reihenfolge auf der linken Seite und die Anzahl der Zyklen auf der rechten Seite einstellen. Sie können zwischen 1 und 5 Zyklen wählen. Mit Tastendruck auf das Drehrad für ENTER/ START für mindestens 3 Sekunden, starten Sie das zyklische Laden/Entladen. -
Seite 23: Entladen Von Bleiakkus
Taste können Sie das Programm vorzeitig beenden. 11. PC Software „Charge Master“ HiTEC stellt mit dem Ladegerät X1MF erstmals auch eine kostenlose Ladegerätesoftware für den heimischen PC zu Verfügung. Mit dieser Software können Sie über eine USB Verbindung, zwischen Ladegerät und PC, das Ladegerät per Software steuern. -
Seite 24: Speicher Zur Akku-Spezifikation
12. Speicher zur Akku-Spezifikation Der HiTEC multicharger X1MF verfügt über 10 „Akku-Speicher“, in denen die Daten (Spezifikationen und Ladeparameter) von Ihren häufig verwendeten Akkus gespeichert und schnell wieder aufgerufen werden können. 12.1. Ladeparameter speichern Gehen Sie zum Menü Speichermodus und drücken die ENTER/START Taste (Drehrad). - Seite 25 Stellen Sie hier die Ladeschlussspannung der Einzel-Zelle ein (4,18 V – 4,30 V). Vorsicht: Halten Sie Rücksprache mit dem Akkuhersteller, wenn Sie die Werte für die Ladeschlussspannung ändern! Schwelle für die maximal erlaubte Akku-Temperatur festlegen, welche einem optional erhältlichen Temperatursensor gemessen werden kann. Bei erreichen dieser Schwelle wie der Ladevorgang beendet.
-
Seite 26: Lithium Akku Checker
13. Lithium Akku Checker Zur Kontrolle eines Lithium Akkus kann dieser an das Ladegerät angeschlossen werden, um dessen Gesamtspannung, die einzelnen Zellspannungen sowie die maximale und minimale Zellspannungen angezeigt zu bekommen. Das folgende Bild zeigt die richtige Nutzung des Balancer Anschluss mit dem Universal Balancer Board. -
Seite 27: Motor Drehzahlmesser
14. Motor Drehzahlmesser Ladegerät kann Ihnen Drehzahl eines Brushlessmotoren Sensorschnittstellen anzeigen. Dazu den Drehzahlsteller (Regler) an den Servotester anschließen, Servoimpuls wählen und den Sensor mit dem Ladegerät verbinden. Vorgehensweise: 1. Verbinden Sie den Motor mit Ihrem Drehzahlsteller (Regler) 2. Den ausgeschalteten Drehzahlsteller mit dem Akku verbinden 3. -
Seite 28: Servo Tester
15. Servo Tester Servos können direkt am Ladegerät angeschlossen werden, um deren Funktion zu testen oder um sie auf eine gewünschte Position zu stellen. Impulsdauer, Schrittweite und der Servo-Takt selbst können dabei gewählt werden. Vorgehensweise: 1. Verbinden Sie das Ladegerät mit einer Spannungsquelle (AC/DC) 2. -
Seite 29: System Setup / Geräteeinstellungen
16. System Setup / Geräteeinstellungen Das Gerät lädt bei erstmaliger Benutzung die Grundeinstellungen, welche in einem speziellen Speicher hinterlegt sind. Diese Grundeinstellungen können im Menü „System Setup“ verändert werden. Sämtliche Einstellungen sind folgend aufgeführt: System Setup in der Programmauswahl Beim zyklischen Laden/Entladen kommt es häufig vor, das sich der Akku deutlich erwärmt. - Seite 30 Hier wird die maximale Kapazität eingestellt, welche geladen werden kann. Falls Delta-Peak Abschaltspannung nicht erkannt wird, oder Zeitbegrenzung nicht gesetzt wurde, wird Ladevorgang beim Erreichen der Kapazitätsbegrenzung gestoppt. So ist effektiv ein Überladen eines Akkus vermeidbar. Töne Gerätes können hier ein- oder ausgeschaltet werden.
-
Seite 31: Zusatzinformationen Beim Laden/ Entladen
17. Zusatzinformationen beim Laden/ Entladen Während des Lade- oder Entladevorgang können Sie sich auf dem LC-Display verschiedene Informationen anzeigen lassen. Durch drehen am Drehrad nach links, werden die verschiedenen Information angezeigt. Wenn Sie das Drehrad nach rechts bewegen, im Uhrzeigersinn, wird bei angeschlossenem Balancer die Zellenspannungen jeder Einzelzelle bei Lithium Akkus angezeigt. -
Seite 32: Warn- Und Fehlermeldungen
18. Warn- und Fehlermeldungen Der HiTEC multicharger berücksichtigt eine Reihe von möglichen Fehlfunktionen, zeigt diese beim Auftreten an und gibt ein akustisches Warnsignal aus. Eine Verpolung liegt vor. Die Verbindung zum Akku ist unterbrochen. Die Verbindung zum Akku ist falsch. -
Seite 33: Technische Daten, Lieferumfang & Zubehör
19. Technische Daten, Lieferumfang & Zubehör - Betriebsspannung AC: 100 - 240 V Netzspannung - Betriebsspannung DC: 11 - 18 V Gleichspannung - Ladestrom / Leistung: 0,1 - 10,0 A / 80 Watt - Entladestrom / Leistung: 0,1 - 5,0 A / 8 Watt - Ladbare Zellenanzahl: 1 - 15 NiCd-/ NiMH-Zellen, 1 - 6 LiPo-/LiIon-/LiFe-Zellen... -
Seite 34: Tabelle Für Maximale Lade-/Entladeströme
20. Tabelle für maximale Lade-/Entladeströme Akku Zellenzahl Nominal- Ladeschluss- Max. Max. spannung (V) spannung (V) Ladestrom (A) Entladestrom (A) LiPo 10,0 11,1 12,6 14,8 16,8 18,5 22,2 25,2 LiIon 10,8 12,3 14,4 16,4 20,5 21,6 24,6 LiFe 10,8 13,2 14,4 16,5 19,8 21,6... -
Seite 35: Gewährleistungs- / Haftungsausschluss
- Falsche, nicht oder verspätet, oder nicht von einer autorisierten Stelle durchgeführte Wartung - Falsche Anschlüsse - Verwendung von nicht originalem MULTIPLEX/HiTEC-Zubehör - Veränderungen / Reparaturen, die nicht von MULTIPLEX oder einer MULTIPLEX-Servicestelle ausgeführt wurden - Versehentliche oder absichtliche Beschädigungen - Defekte, die sich aus der normalen Abnutzung ergeben - Betrieb außerhalb der technischen Spezifikationen oder im Zusammenhang mit... - Seite 36 Anleitung HiTEC multicharger X1MF # 114 120 (13-03-21/JES) Irrtum und Änderung vorbehalten! © MULTIPLEX www.modellmarkt24.ch www.modellmarkt24.ch...
