Bedienungsanleitung
1. Einleitung

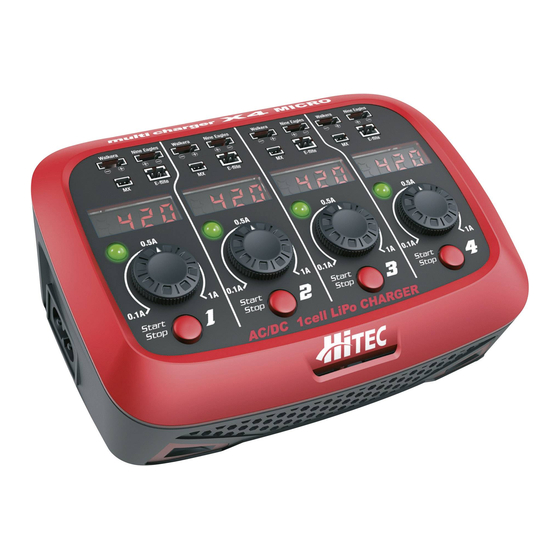

Herzlichen Glückwunsch zum Kauf des HiTEC Multichargers X4 MICRO. Sie
sind nun Besitzer eines hochwertigen und kompakten 4-fach Mirco-Laders mit
sehr einfacher Bedienstruktur. Vor dem erstmaligen Einsatz sollten Sie die
Bedienungsanleitung vollständig lesen. Wir hoffen Sie haben viele Jahre
Freude mit Ihrem neuen Ladegerät.
Das HITEC X4 MICRO hat vier komplett identische, aber dennoch
unabhängige Ladeausgänge mit je einer Ladeleistung von 4 Watt. Die
maximale Ausgangsleistung entspricht 16 Watt. Es können bis zu 4 Akkus
gleichzeitig geladen werden und der Ladestrom kann wahlweise von 0,1 - 1,0
A betragen. Die geladene Kapazität und die Spannung werden während des
Ladevorgangs auf dem Display des jeweiligen Kanals angezeigt.
# 114 123 (13-11-11/JES) Irrtum und Änderung vorbehalten! © MULTIPLEX
Version 1.0
- 1 -
2. Besondere Merkmale
- Vier unabhängige Ladebuchsen
- Vier verschiedene Anschlussmöglichkeiten je Ausgang
- Vier unabhängige Ladeleistungen
- Vier unabhängige LED-Displays
- LED und akustische Signale zeigen Ladestatus
- Ladestrom von 0,1-1,0 A stufenlos einstellbarer
- AC oder DC Stromversorgung (Steckdose oder KFZ-Batterie)
- Effiziente Kühlung
- Maximale Sicherheit: Kurzschlussschutz, Überladungsschutz,
Verpolschutz und DC-Eingangspannungsschutz
3. Laden
Anschluss an eine Autobatterie
Anschluss mit dem beiliegenden 12V
Anschlusskabel an eine Autobatterie (Polklemmen optional)
Anschluss mit dem Netzkabel
1. Verbinden Sie das beiliegende Netzkabel mit dem Ladegerät.
2. Verbinden Sie das Netzkabel mit dem
Stromnetz (Steckdose 100-240 Volt).
3. Wenn Sie das Ladegerät mit dem Stromnetz
verbunden haben, blinken die vier LEDs einmal
auf, gleichzeitig ist ein Ton zu hören und die
Displays zeigen 8888. Danach ist Ihr X4 Micro
bereit.
Achtung: Jeder Ausgang kann nur einen Akku
auf einmal laden!
Bedienung
1. Verbinden Sie den Akku mit der dafür vorgesehenen Buchse am
Ladegerät. Hinweis: Achten Sie auf die richtige Polarität!
2. Stellen Sie über die Drehscheibe den Ladestrom ein.
3. Drücken und halten Sie die Start/Stopp Taste für 3 Sekunden um den
Ladevorgang zu starten. Die LED leuchtet rot und ein Signal ertönt.
4. Die LED leuchtet während des gesamten Ladevorgangs rot.
5. Drücken und halten Sie den Start/Stopp Taste für 3 Sekunden um den
Ladevorgang zu beenden.
- 2 -
