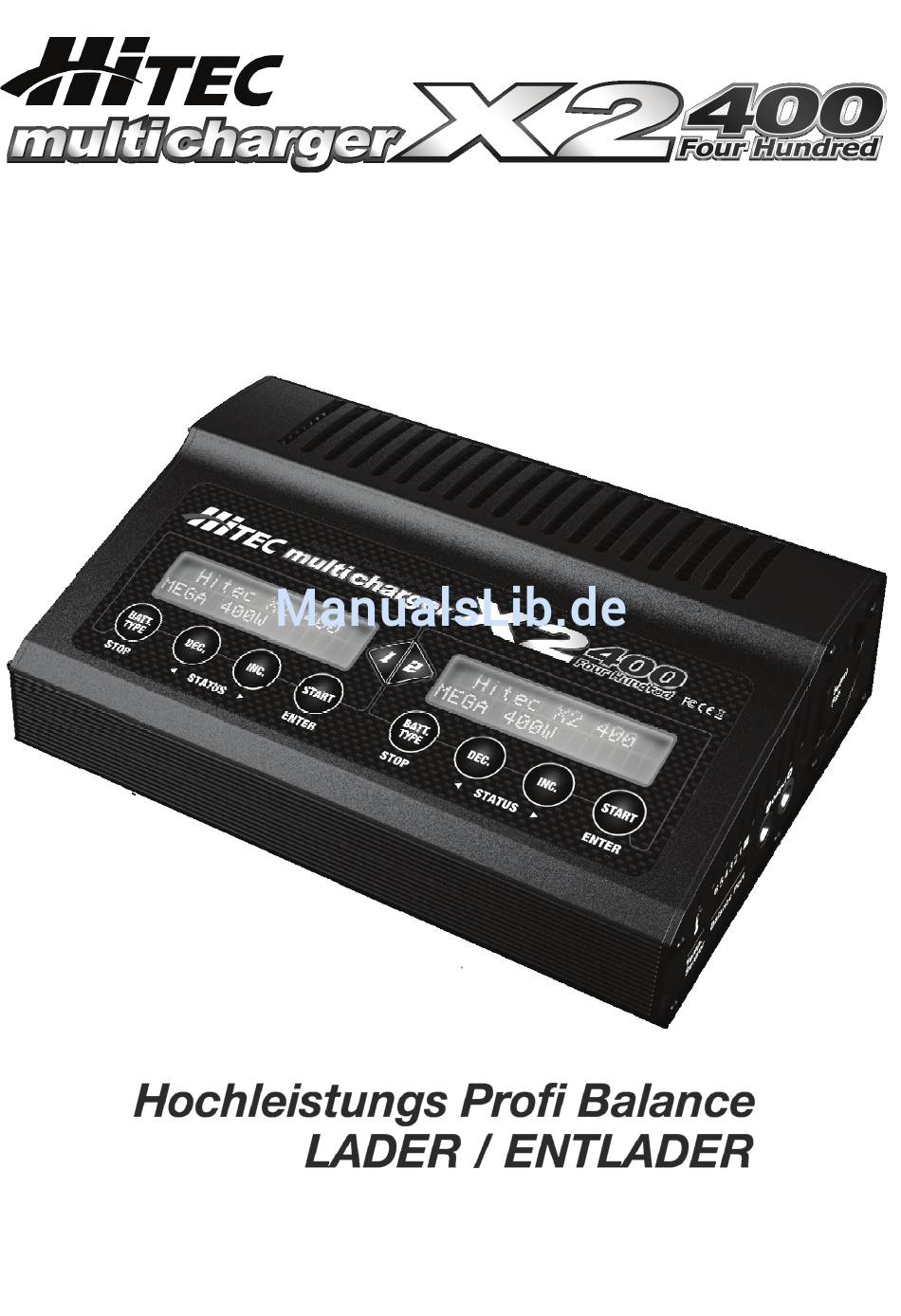

- Seite 1 BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis: 1. EINLEITUNG 2. MERKMALE DES HITEC MULTICHARGER 3. WARN- UND SICHERHEITSHINWEISE 3.1. LADEN 3.2. ENTLADEN 3.3. LADESPEZIFIKATIONEN DER AKKUTYPEN 4. ANSCHLIEßEN DES LADEGERÄTES 4.1. ANSCHLUSS DER AKKUS 4.2. BALANCER-ANSCHLUSS 5. PROGRAMMÜBERSICHT 6. GRUNDEINSTELLUNGEN / ANWENDEREINSTELLUNGEN 6.1. WICHTIGE BEGRIFFLICHKEITEN 7. LITHIUMAKKUS 7.1. -
Seite 3: Einleitung

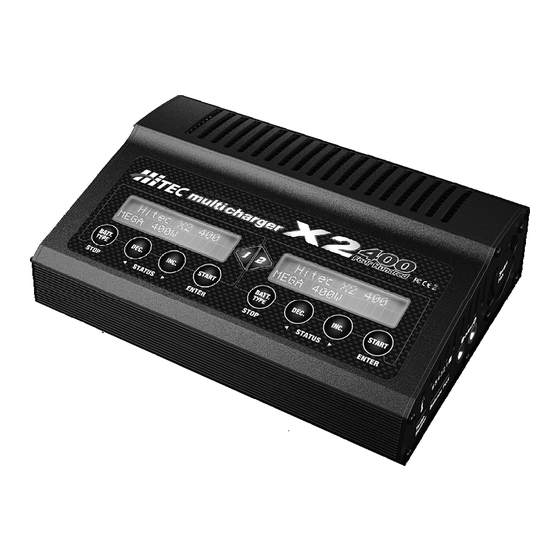

Wir hoffen Sie haben viele Jahre Freude mit Ihrem neuen Ladegerät. Der HiTEC multicharger X2 400 hat eine Ladeleistung von 400 Watt pro Ausgang. Er kann bis zu 15 Zellen NiXX oder 6S LiXX laden oder entladen. Der HiTEC multicharger X2 400 hat integrierte Balancer. Externer Balancer zum Laden von LiXX Akkus sind daher nicht nötig. - Seite 5 Die integrierten, voneinander unabhängigen Balancer Der X2 400 Plus besitzt pro Ladeausgang einen Balancer. Es ist nicht notwendig einen externen Balancer an das Gerät anzuschließen um eine Ladung durchzuführen, bei der die Einzelzellen eines Akkupacks spannungstechnisch angeglichen werden. Das Balancen von Einzelzellen während des Entladevorgangs Während des Entladevorgang kann das X2 400 jede einzelne Zelle eines Lithium-...
- Seite 6 Defekt vorzubeugen. Datenspeicherung und Abruf Der HiTEC multicharger X2 400 ermöglicht es dem Anwender, die Einstellungen für bis zu 10 Akkus zu speichern. Sie können diese Einstellung auch während des Laden oder Entladen eines Akkus vornehmen. Diese Daten können Sie danach jederzeit abrufen und Akkus laden oder entladen, ohne die gesamten Ladeparameter neu einzustellen.
-
Seite 7: Warn- Und Sicherheitshinweise
Gerät nicht in Betrieb nehmen, bevor Sie diese Bedienungsanleitung und die folgenden (bzw. in der Anleitung enthaltenen oder separat beiliegenden) Sicherheitshinweise sorgfältig und vollständig gelesen haben. ! Die erlaubte Eingangsspannung beim HiTEC multicharger X2 400 Plus beträgt 12-18V DC (Gleichstrom). ! Gerät nicht öffnen. Nehmen Sie unter keinen Umständen technische Veränderungen... -
Seite 8: Laden
Lade- und Anschlusskabel dürfen während des Betriebs nicht aufgewickelt sein. ! Trennen Sie Ihren Akku unmittelbar nach Ende des Lade-/Entlade-/Balance- Vorgangs vom HiTEC multicharger. 3.1. Laden Während des Ladeprozesses wird eine spezifische Menge an Strom in den Akku geladen. -
Seite 9: Entladen
3.2. Entladen Der hauptsächliche Gebrauch beim Entladen eines Akkus liegt neben dem Formieren darin, die aktuell verfügbare Kapazität des Akkus zu messen, bzw. zu kontrollieren. Eine weitere Anwendung liegt darin, die Spannung des Akkus bis zu einem definierten Limit zu senken (z.B. bei der Einlagerung der Akkus). Dem Entladen sollten Sie die gleiche Aufmerksamkeit wie dem Laden schenken. -
Seite 10: Anschließen Des Ladegerätes
Erlaubter Schnellladestrom: <0,4C Entladeschlussspannung: >1,75 V / Zelle 4. Anschließen des Ladegerätes Das HiTEC X2 400 besitzt an der linken Stirnseite das Anschlusskabel für die Spannungsversorgung. Hiermit kann es z.B. an eine Autobatterie angeschlossen werden. Hierzu liegen dem Ladegerät zwei Krokodilklemmen bei. -
Seite 11: Anschluss Der Akkus
Steckverbindungen. Gehen sie beim Trennen des Akkus vom Ladegerät in umgekehrter Reihenfolge vor. 4.2. Balancer-Anschluss Der am Akku befindliche mehrpolige Balancerstecker muss so an das HiTEC Ladegerät angeschossen werden, dass das schwarze Kabel auf der rechten Seite am Minuspol anliegt. -
Seite 12: Programmübersicht
5. Programmübersicht -11-... -
Seite 13: Grundeinstellungen / Anwendereinstellungen
6. Grundeinstellungen / Anwendereinstellungen 6.1. Wichtige Begrifflichkeiten DEC Æ decrease = mindern „-“ / INC Æ increase = steigern „+“ Wenn man das Gerät zum ersten Mal an die Versorgungsspannung anschließt, werden die typischen Standardeinstellungen geladen. Um Werte im jeweiligen Display zu ändern, drücken Sie START/ENTER. Das Display wird dann an der Position, an der Sie Änderungen vornehmen können, blinken. - Seite 14 Delta-Peak-Abschaltspannung Die Delta-Peak-Abschaltspannung ist für die automatische Abschaltung des Ladeprozesses bei NiMH- oder NiCd-Akkus. Der Wert kann zwischen 5 und 20 mV pro Zelle eingestellt werden. Standard bei NiCd ist 12 mV, bei NiMH 7 mV. Ist die Abschaltspannung zu hoch eingestellt, besteht die Gefahr, den Akku zu überladen.
-
Seite 15: Lithiumakkus
Sicherheitseinstellung Kapazitätsbegrenzung Hier wird die maximal ladbare Kapazität eingestellt. Falls die Abschaltspannung des Delta-Peak-Verfahrens nicht erkannt wird, oder die Zeitbegrenzung nicht gesetzt wurde, dann wird Ladevorgang automatisch beim Erreichen Kapazitätsbegrenzung gestoppt. Tasten- und Signaltöne Die Töne können hier ein- oder ausgeschaltet werden. Versorgungsspannung Überwachung (DC) Wenn die Eingangspannung zu niedrig wird (angeschlossene Autobatterie wird leer), schaltet das Ladegerät ab. -
Seite 16: Laden Von Lithiumakkus Im Lademodus „Charge Mode
7.1. Laden von Lithiumakkus im Lademodus „Charge Mode“ Dieser Modus ist für das Laden ohne Balancer-Anschluss. Links wird der Akkutyp angezeigt, den Sie gewählt haben. Der linke Wert in der zweiten Zeile ist der Ladestrom, mit der Akku geladen werden soll, rechts die Spannung. Diese Werte können vom Anwender eingestellt werden. -
Seite 17: Schnellladen Von Lithiumakkus Mit Dem „Fast-Mode
7.3. Schnellladen von Lithiumakkus mit dem „Fast-Mode“ Zum Ende eines Ladevorgangs wird der Ladestrom automatisch heruntergeregelt um ein Überladen zu vermeiden und die Akkus zu 100% zu laden. Beim „Fast- Mode“ ist die effektiv geladene Kapazität etwas geringer, aber die Ladezeit wird wesentlich verkürzt. -
Seite 18: Entladen Von Lithiumakkus
Das Ladegerät überwacht die Spannung jeder Zelle wenn der Akku in dem Erhaltungslademodus, oder in dem Entlademodus ist. Wenn die Spannungen stark abweichen, dann zeigt der HiTEC multicharger eine Fehlermeldung an und beendet den Vorgang. Wenn eine Zelle eines Akkus defekt ist oder eine Unterbrechung der Stromleitungen vorliegt, dann sehen Sie ebenfalls eine Fehleranzeige. -
Seite 19: Laden Von Nicd- Und Nimh-Akkus
8.1. Laden von NiCd- und NiMH-Akkus: Mit Tastendruck auf die START/ENTER Taste bringen Sie die Stromanzeige zum Blinken und können mit INC/DEC die Angabe verändern. Drücken Sie die START/ENTER Taste um den Wert festzulegen. Mit einem langen Tastendruck auf START/ENTER startet der Ladevorgang. Dieses Display zeigt den Echtzeitstatus während des Ladeprozesses. -
Seite 20: Bleiakkus (Pb-Akkus)
9. Bleiakkus (PB-Akkus) Dieses Programm ist nur bei Bleiakkus zu verwenden, mit einer Nominalspannung von 2-20 V. Bleibakkus unterscheiden sich gänzlich von NiCd- oder NiMH-Akkus. Sie können nur mit einer zu Ihrer Kapazität vergleichsweise geringen Entladerate entladen werden. Das gleiche gilt für das Aufladen. Der empfohlene Ladestrom liegt bei 1/10 der Kapazität. -
Seite 21: Der Akku-Speicher
10. Der Akku-Speicher Der HiTEC multicharger X2 400 verfügt über 10 „Akku-Speicher“, in dem die Daten (Spezifikationen und Ladeparameter) von Ihren häufig verwendeten Akkus gespeichert und wieder aufgerufen werden können. Sie können diese Daten aufrufen und so ihre Akkus direkt laden oder entladen, ohne die ganzen Einstellungen erneut vornehmen zu müssen. -
Seite 22: Ladenparameter Laden
10.2. Ladenparameter Laden Die zuvor gespeicherten Daten von den jeweiligen Akkus werden hier wieder aufgerufen. Drücken Sie dazu die START/ENTER-Taste um das Display an der Stelle des Datenfeldes zum Blinken zu bringen. Mit den Tasten INC und DEC wechseln Sie zum gewünschten Speicherstand. -
Seite 23: Warn- Und Fehlermeldungen
12. Warn- und Fehlermeldungen Der HiTEC multicharger berücksichtigt eine Reihe von möglichen Fehlfunktionen, zeigt diese beim Auftreten an und gibt eine akustisches Warnsignal aus. Eine Verpolung liegt vor. Die Verbindung zum Akku ist unterbrochen. Kurzschluss am Laderausgang. Eine Falsche Eingangsspannung liegt vor. -
Seite 24: Technische Daten, Lieferumfang & Empfohlenes Zubehör
13. Technische Daten, Lieferumfang & Empfohlenes Zubehör - Betriebsspannung DC: 12-18 V Gleichspannung - Ladeleistung: 0,1-20,0 A / max. 400 W pro Ausgang - Entladeleistung: 0,1-5,0 A / max. 25 W pro Ausgang - Ladbare Zellenanzahl: 1-15 NiCd-/ NiMH-Zellen, 1-6 LiPo-/LiIon-/LiFe-Zellen 2-20 V Bleiakkus - Balancerstrom: 200 mA/pro Zelle... -
Seite 25: Lieferumfang
16.8 21.0 19.0 18.0 22.5 18.0 20.0 20.0 20.0 20.0 10.0 20.0 20.0 12.0 18.0 16.0 14.0 16.0 12.3 14.8 18.0 17.2 19.7 20.0 22.1 24.6 Lieferumfang - 12 V Anschlussklemmen - Ladekabel mit MULTIPLEX Steckverbindung - Ladekabel mit Krokodilklemmen - Ladekabel mit Deans Steckverbindung - 1x Balancer Adapterplatine (MPX/TP/FP) - 1x Balancer Adapterplatine (HP/PQ) -
Seite 26: Gewährleistungs- / Haftungsausschluss
Zubehör Ladekabel mit Deans Senderladekabel für Balancer Adapter Steckverbindung OPTIC 5 & 6 Sport / (MPX/TP/FP) # 92517 AURORA 9 # 86003 # 118374 Ladekabel mit Ladekabel mit Traxxas Sender Ladekabel Multiplex M6 Stecker Steckverbindung MPX (Diodenstecker) # 92516 # 299071 # 92517 14. -
Seite 27: Ce-Konformitätserklärung
- Falsche, nicht oder verspätet, oder nicht von einer autorisierten Stelle durchgeführte Wartung - Falsche Anschlüsse - Verwendung von nicht originalem MULTIPLEX/HiTEC-Zubehör - Veränderungen / Reparaturen, die nicht von MULTIPLEX oder einer MULTIPLEX-Servicestelle ausgeführt wurden - Versehentliche oder absichtliche Beschädigungen - Defekte, die sich aus der normalen Abnutzung ergeben - Betrieb außerhalb der technischen Spezifikationen oder im Zusammenhang mit... - Seite 28 Anleitung HiTEC multicharger X2 400 # 114 117 (12-03-13/JES) Irrtum und Änderung vorbehalten! ¤ MULTIPLEX...
