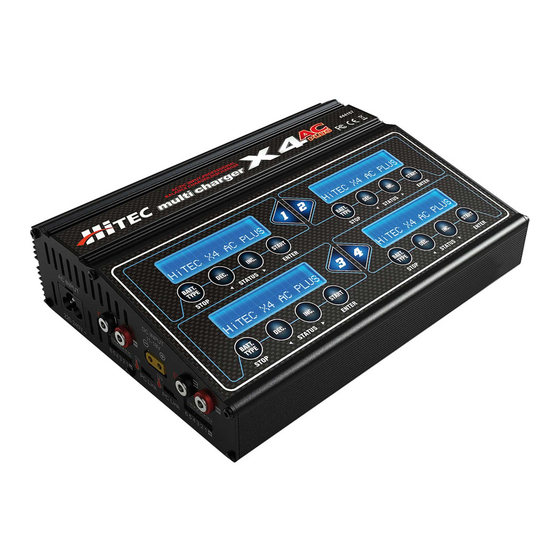

HITEC multi charger X4 AC PLUS Bedienungsanleitung
Ac/dc profi balance lader/entlader
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für HITEC multi charger X4 AC PLUS
Inhaltszusammenfassung für HITEC multi charger X4 AC PLUS

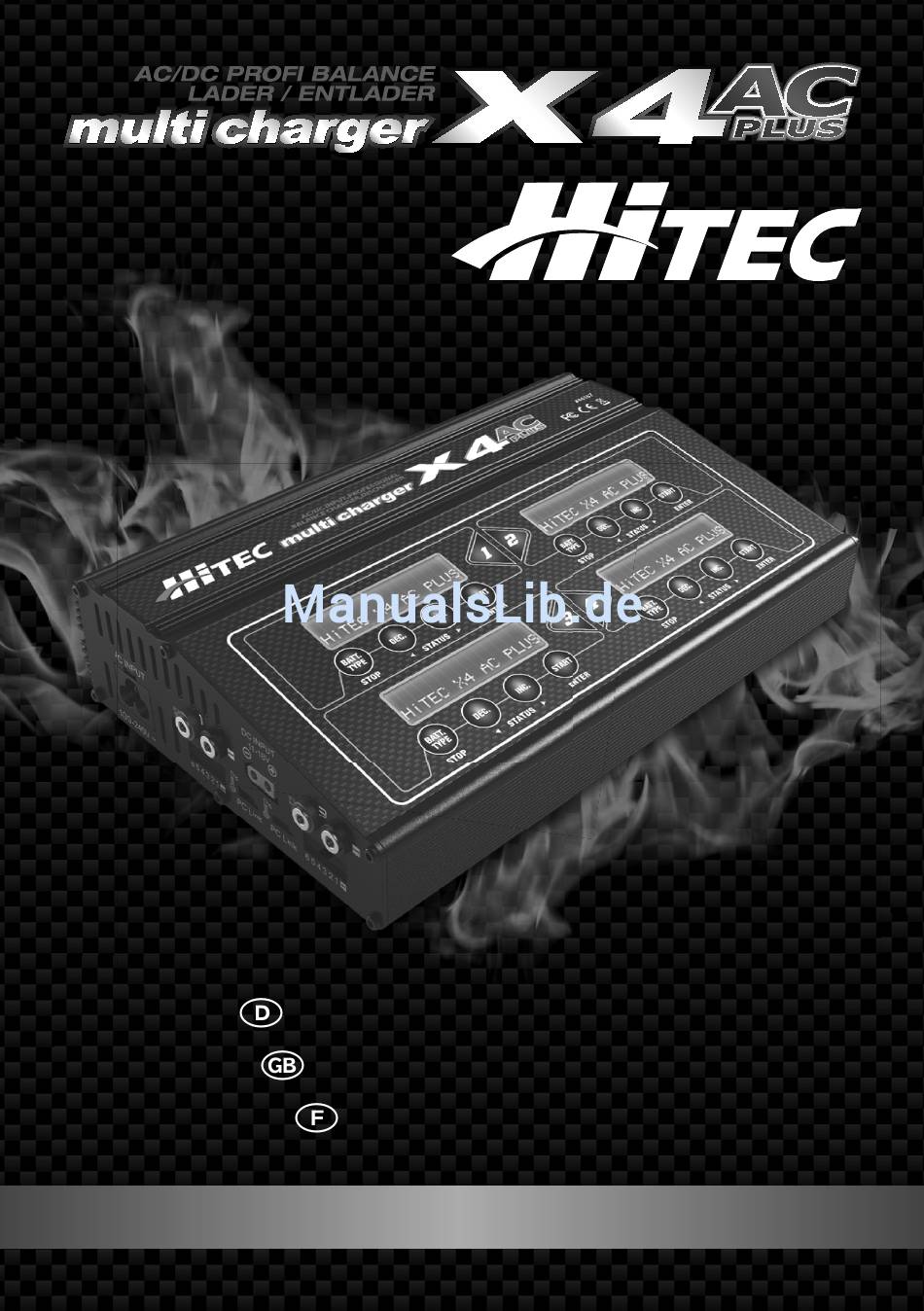

- Seite 1 Bedienungsanleitung Instruction manual Mode d’emploi...
-
Seite 2: Inhaltsverzeichnis
Mal benutzen. Wir hoffen Sie haben viele Jahre Freude mit Ihrem neuen Ladegerät. Der HiTEC multicharger X4 AC Plus hat eine Ladeleistung von 50 Watt pro Ausgang, Gesamtleistung somit 200 Watt. Er kann bis zu 15 Zellen NiXX oder 6S LiXX laden oder ent- laden. -
Seite 3: Warn- Und Sicherheitshinweise
11. Laden Sie Ihre Akkus stets unter Aufsicht und lassen 3. Die erlaubte Eingangsspannung beim HiTEC multicharger Sie das Ladegerät auch nicht unbeaufsichtigt an der X4 AC Plus beträgt 11-18 V DC (Gleichstrom). - Seite 4 Hochleistungs Profi Balance, Lader/Entlader 1.1. Warn- und Sicherheitshinweise Laden Entladen Während des Ladeprozesses wird eine spezifi sche Menge Der hauptsächliche Gebrauch beim Entladen eines Akkus an Strom in den Akku geladen. Die geladene Kapazität wird liegt neben dem Formieren darin, die aktuell verfügbare durch das Multiplizieren des Ladestromes mit der Ladezeit Kapazität des Akkus zu messen, bzw.
-
Seite 5: Gewährleistung/Haftungsausschluss
Gewährleistungsfällen an den Fachhändler, bei dem D-75015 Bretten-Gölshausen Sie das Produkt erworben haben. Von der Gewährleistung ausgeschlossen sind Fehlfunktionen, Multiplex/HiTEC Service: die verursacht wurden durch: +49 (0) 7252 - 5 80 93 33 1.3. CE-Konformitätserklärung Die Bewertung des Gerätes erfolgte nach europäisch harmo- Die ausführliche CE-Konformitätserklärung fi... -
Seite 6: Lieferumfang
· · Ladekabel Servo Uni Stecker · · Ladekabel Krokodilklemmen · · 1x Balancer-Platine (TP/FP/MPX) · · 1x Balancer-Platine (HP/PQ) 2.1. Zubehör # 118300 Universal Balancer Board # 118333 Temperatur Sensor HiTEC # 86020 Senderladekabel MPX Senderladekabel MPX 2-6 Zellen (XH/EH/PQ/HP/FP/MPX) Ladegeräte (Diodenstecker) # 118374 Senderladekabel OPTIC 5 &... -
Seite 7: Technische Daten
Hochleistungs Profi Balance, Lader/Entlader 2.2. Technische Daten Betriebsspannung AC: 100-240 V Netzspannung Betriebsspannung DC: 11-18 V Gleichspannung Ladeleistung: 0,1-6,0 A/max. 50 W pro Ausgang entspricht z. B. bei einem 11,1 V Akku einem Ladestrom von 4,5 A; bei einem 22,2 V Akku 2,2 A maximaler Ladestrom Entladeleistung: 0,1-2,0 A / max. - Seite 8 Hochleistungs Profi Balance, Lader/Entlader 2.3. Ladegerät-Übersicht Temperatur-Sensor für Ladeausgang 1 und 3 Eingang 11-18 V Ladeausgang Ladeausgang Netzanschluss 100-200 V Universeller Balancer-Anschluss (Pin-Abstand 2,54 mm) Temperatur-Sensor für Ladeausgang 2 und 4 Ladeausgang Ladeausgang Universeller Balancer-Anschluss Temperaturgeregelter (Pin-Abstand 2,54 mm) Lüfter...
-
Seite 9: Eigenschaften
Hochleistungs Profi Balance, Lader/Entlader 3. Eigenschaften Der HiTEC multicharger X4 AC Plus ermöglicht es, vier Akkus Schnell- und Aufbewahrungsladung von Lithiumakkus gleichzeitig zu laden oder zu entladen. Er lädt automatisch Es gibt zwei Möglichkeiten des Ladens von Lithiumakkus: und intelligent die angeschlossenen Akkus mit ihrer maxi- Der FAST-Mode (englisch fast = schnell), verkürzt die Lade-... -
Seite 10: Spezifi Kationen Der Akkutypen
Hochleistungs Profi Balance, Lader/Entlader 3. Eigenschaften Temperaturschwelle LiBatt Meter - Übersicht und Kontrolle von Lithium Akkus Chemische Reaktionen im Akku verursachen beim Laden Zur Kontrolle eines Lithium Akkus kann dieser ans Lade- eine Erwärmung. Wird die vorgegebene Temperaturschwelle, gerät angeschlossen werden um dessen Gesamtspannung, welche mit einem optional erhältlichen Temperatursensor die einzelnen Zellspannungen sowie die maximale und gemessen werden kann, erreicht, endet der Ladevorgang... -
Seite 11: Anschließen Des Ladegerätes
Hochleistungs Profi Balance, Lader/Entlader 5. Anschließen des Ladegerätes Das HiTEC X4 AC Plus besitzt an der linken Stirnseite zwei Anschlüsse für die Spannungsversorgung. Zum einen kann es mit dem beiliegenden Netzkabel direkt an das Stromnetz angeschlossen werden, oder mit dem ebenfalls beiliegenden 12 V Anschlusskabel z. -
Seite 12: Programmübersicht
Hochleistungs Profi Balance, Lader/Entlader 6. Programmübersicht Li P o BALANCE Li P o CHARGE Li P o FAST CHG Li P o STORAGE Li P o DISCHARGE PROGRAM SELECT START 2.0A 7.4V (2S) 2.0A 7.4V (2S) 2.0A 7.4V (2S) 2.0A 7.4V (2S) 2.0A 7.4V (2S) Li P o BATT ENTER... -
Seite 13: Grundeinstellungen/Anwendereinstellungen
Hochleistungs Profi Balance, Lader/Entlader 7. Grundeinstellungen/Anwendereinstellungen Wenn man das Gerät zum ersten Mal an die Versorgungs- Um die Werte zu verändern, drücken Sie „INC“ oder „DEC“, spannung anschließt, werden die typischen Standardeinstell- und zum Speichern wieder die „START/ENTER“ Taste. ungen geladen. Um Werte im jeweiligen Display zu ändern, DEC: decrease = mindern „–“... -
Seite 14: Lithiumakkus
Hochleistungs Profi Balance, Lader/Entlader 7.1. Wichtige Begriffl ichkeiten Versorgungsspannung Überwachung (DC) Input Power Low VERSION Wenn die Eingangsspannung zu niedrig wird (angeschlossene Cut-Off 11.0V 1.00 Autobatterie wird leer), schaltet das Ladegerät ab. Eine – Tiefentladung wird so vorgebeugt und ein eventueller Start des KFZ zur Heimfahrt vom Flugplatz ist noch möglich. - Seite 15 Hochleistungs Profi Balance, Lader/Entlader 8.1. Laden von Lithiumakkus Laden von Lithiumakkus im Lademodus „Charge Mode“ Dieser Modus ist für das Laden ohne Balancer-Anschluss. Links wird der Akkutyp angezeigt, den Sie gewählt haben. – – Der linke Wert in der zweiten Zeile ist der Ladestrom, mit dem der Akku geladen werden soll, rechts die Spannung.
-
Seite 16: Entladen Von Lithiumakkus
Hochleistungs Profi Balance, Lader/Entlader 8.1. Laden von Lithiumakkus – – – – – – Batt type Start Batt type Start Batt type Start > 3 Sekunden > 3 Sekunden > 3 Sekunden stop Enter stop Enter stop Enter Start Start Start Akku- Enter... -
Seite 17: Fehleranzeige
Akku in dem Erhaltungslademodus (Storage-Mode) ist. CELL LOW VOL Wenn die Spannungen stark abweichen, dann zeigt der HiTEC multicharger eine Fehlermeldung an und beendet den Vorgang. Wenn eine Zelle eines Akkus defekt ist oder eine Unterbrechung der Stromleitungen vorliegt, dann 4.14... -
Seite 18: Laden Von Nicd- Und Nimh-Akkus
Hochleistungs Profi Balance, Lader/Entlader 9.1. Laden von NiCd- und NiMH-Akkus Laden von NiCd- und NiMH-Akkus NiMH CHARGE Mit Tastendruck auf die „START/ENTER“ Taste bringen Sie CURRENT 2.0A Batterie- die Stromanzeige zum Blinken und können diese mit „INC/ DEC“ verändern. Drücken Sie die „START/ENTER“ Taste –... -
Seite 19: Zyklisches Laden/Entladen Von Nixx-Akkus
Hochleistungs Profi Balance, Lader/Entlader 9.3. Multi-Peak (Re-Peak) Laden von NiXX-Akkus Wie im abgebildeten Display links zu sehen, wird hier die N i M H R E - P E A K Anzahl der Multi-Peak Ladezyklen eingestellt. Mit einem Tastendruck auf „START/ENTER“ bringen Sie die Anzeige zum Blinken und können dann die Zyklenzahl von 1-3 ein- ENTER/START stellen. -
Seite 20: Laden Von Bleiakkus
Kapazität den Vorgang. 11. Akku-Speicher Der HiTEC multicharger X4 AC Plus verfügt über 10 „Akku- rameter) von Ihren häufi g verwendeten Akkus gespeichert Speicher“ in denen die Daten (Spezifi kationen und Ladepa- und schnell wieder aufgerufen werden können. 11.1. Ladeparameter Speichern Gehen Sie zum Akku-Speicher Menü... - Seite 21 Hochleistungs Profi Balance, Lader/Entlader 11.1. Ladeparameter Speichern Stellen Sie die Zellenzahl, bzw. die Nennspannung BATT VOLTS Ihres Akkus ein. 7.4V(2S) – Stellen Sie hier den Ladestrom ein (0,1-20,0 A). Stellen Sie hier den Entladestrom ein (0,1-5,0 A). CHARGE CURRENT Stellen Sie hier die Entladeschlussspannung ein 4.9A (3,0 V / Zelle bis 3,3 V / Zelle).
-
Seite 22: Ladeparameter Laden
Hochleistungs Profi Balance, Lader/Entlader 11.2. Ladeparameter Laden Die zuvor gespeicherten Daten von den jeweiligen Akkus BATT MEMORY 1 werden hier wieder aufgerufen. LiPo 7.4V(2S) Gehen Sie zum Akku-Speicher Menü (Batt Memory) und drücken Sie die „START/ENTER“ Taste. Das links gezeigte Display erscheint und die Anzeige der Speichernummer blinkt. -
Seite 23: Warn- Und Fehlermeldungen
Temperatur des Ladegerätes ist zu hoch, bitte abkühlen CELL ERROR lassen. Der Prozessor kann den Ladestrom nicht kont- HIGH VOLTAGE rollieren. Wenden Sie sich an unsere HiTEC Servicestelle. CELL NUMBER Fehler beim Laden im Balance Mode am Balancer. INCORRECT Akku-Spannung ist höher, wie die gewählte Spannung. -
Seite 24: Tabelle Der Maximalen Lade-/Entladeströme
Hochleistungs Profi Balance, Lader/Entlader 14. Tabelle der maximalen Lade-/Entladeströme Akku Zellenzahl Nominal- Ladeschluss- Maximaler Maximaler spannung (V) spannung (V) Ladestrom (A) Entladestrom (A) LiPo 11,1 12,6 14,8 16,8 18,5 22,2 25,2 LiIon 10,8 12,3 14,4 16,4 20,5 21,6 24,6 LiFe 10,8 13,2 14,4... - Seite 25 Hochleistungs Profi Balance, Lader/Entlader 14. Tabelle der maximalen Lade-/Entladeströme Akku Zellenzahl Nominal- Ladeschluss- Maximaler Maximaler spannung (V) spannung (V) Ladestrom (A) Entladestrom (A) 12,3 14,8 17,2 19,7 22,2 24,6...
- Seite 72 Im Vertrieb von: | Distributed by: | Distribué par: Version 1.3 MULTIPLEX Modellsport GmbH & Co. KG Westliche Gewerbestraße 1 75015 Bretten-Gölshausen – Germany...
