Einleitung
Herzlichen Glückwunsch zum Kauf des HiTEC Multichargers X4 MICRO SE. Sie sind nun Besitzer eines
hochwertigen und kompakten 4-fach Mirco-Laders mit sehr einfacher Bedienstruktur. Vor dem erstmaligen
Einsatz sollten Sie die Bedienungswanleitung sorgfältig lesen. Wir hoffen Sie haben viele Jahre Freude mit
Ihrem neuen Ladegerät.

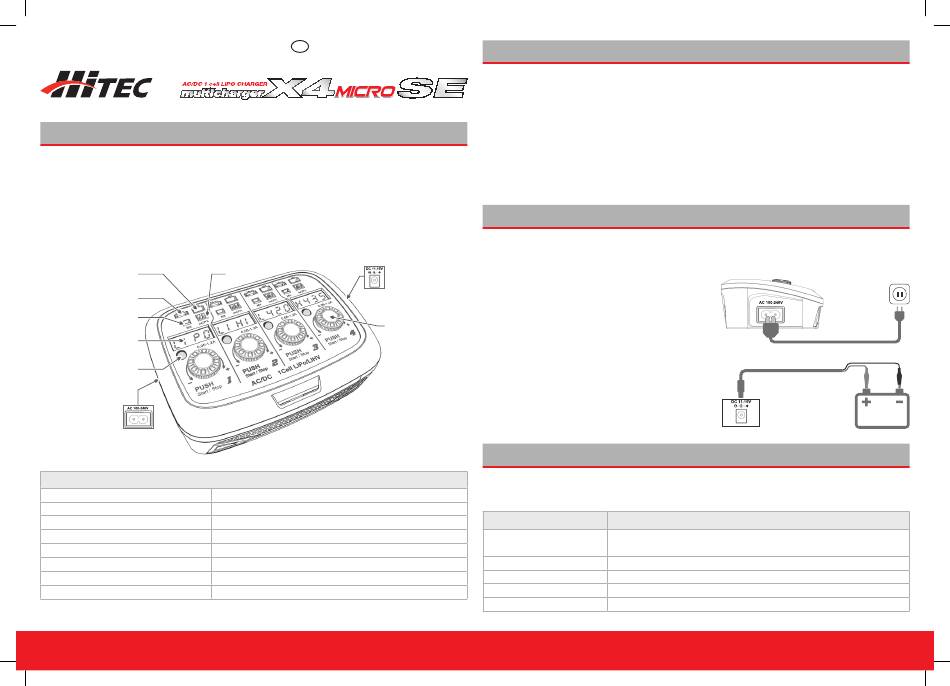

Das X4 MICRO SE hat vier komplett identische, aber dennoch unabhängige Ladeausgänge mit je einer
Ladeleistung von 5 Watt. Es können bis zu 4 Akkus gleichzeitig geladen werden und der Ladestrom kann
wahlweise von 0,05 - 1,2A betragen. Die geladene Kapazität, der Strom und die Spannung werden
während des Ladevorgangs auf dem Display des jeweiligen Kanals angezeigt.
JST
Micro
MX
4 LED Displays
Ladestatusanzeige
LED
100 - 240 Volt
AC Eingang
Spezifikationen
AC / DC Eingang
100-240V / 11-15V
Ladeleistung
4x 5,22W ± 10%
Ladestrom
0,05 - 1,2A ± 10%
Akku Typ
4x 1 Zelle LiPo / LiHV
Anschlussmöglichkeiten
Micro / JST / MX / mCPX
Arbeitstemperatur
0-50°C
Gewicht
245 g
Maße
130x94x50mm
# 1-00689
Bedienungsanleitung
DE
11 - 15 Volt
mCPX
DC Eingang
Einstellrad und
Start/Stop-Taste
Irrtum und Änderung vorbehalten © MULTIPLEX
Besondere Merkmale
· Vier unabhängige Ladebuchsen
· Vier verschiedene Anschlussmöglichkeiten je Ausgang
· Vier unabhängige Ladeleistungen
· Vier unabhängige LED-Displays für Strom, Spannung und Kapazität
· LED und akustische Signale zeigen Ladestatus
· Ladestrom von 0,05 - 1,2A stufenlos einstellbarer
· AC oder DC Stromversorgung (Netz- oder Akkubetrieb)
· Maximale Sicherheit: Kurzschlussschutz, Überladungsschutz, Verpolschutz und DC-Eingangspannungsschutz
Laden
Anschluss mit dem Netzkabel
1. Verbinden Sie das beiliegende Netzkabel mit dem Ladegerät.
2. Verbinden Sie das Netzkabel mit dem Stromnetz
(Steckdose 100-240 Volt).
3. Wenn Sie das Ladegerät mit dem Stromnetz verbunden
haben, blinken die vier LEDs einmal auf, gleichzeitig ist
ein Ton zu hören und die Displays zeigen 8888.
Danach ist Ihr X4 MICRO SE bereit.
Achtung: Jeder Ausgang kann nur einen Akku auf einmal laden!
Anschluss an eine Autobatterie
Anschluss mit dem beiliegenden 12V Anschlusskabel
an eine Autobatterie
Fehlermeldungen
Wenn ein Fehler auftritt, blinkt die LED 2mal pro Sekunde & ein Signal ertönt.
Nach ca. 10 Sekunden stoppt das Blinken und ein Fehlercode wird angezeigt.
Fehlercode
Beschreibung
-11-
Der Akku ist kaputt oder die Spannung des Akkus ist zu hoch oder zu
niedrig, um einen sicheren Ladevorgang zu starten.
-22-
Die Polung des Akkus ist falsch.
-33-
Die Verbindung zum Akku wurde unterbrochen.
-44-
Kurzschluss oder Überladung des Akkus.
-55-
Die DC Eingangsspannung des Ladegerätes ist zu hoch oder zu niedrig.
12V
12V
