15 Types d'entrée – Comptage
d'impulsions

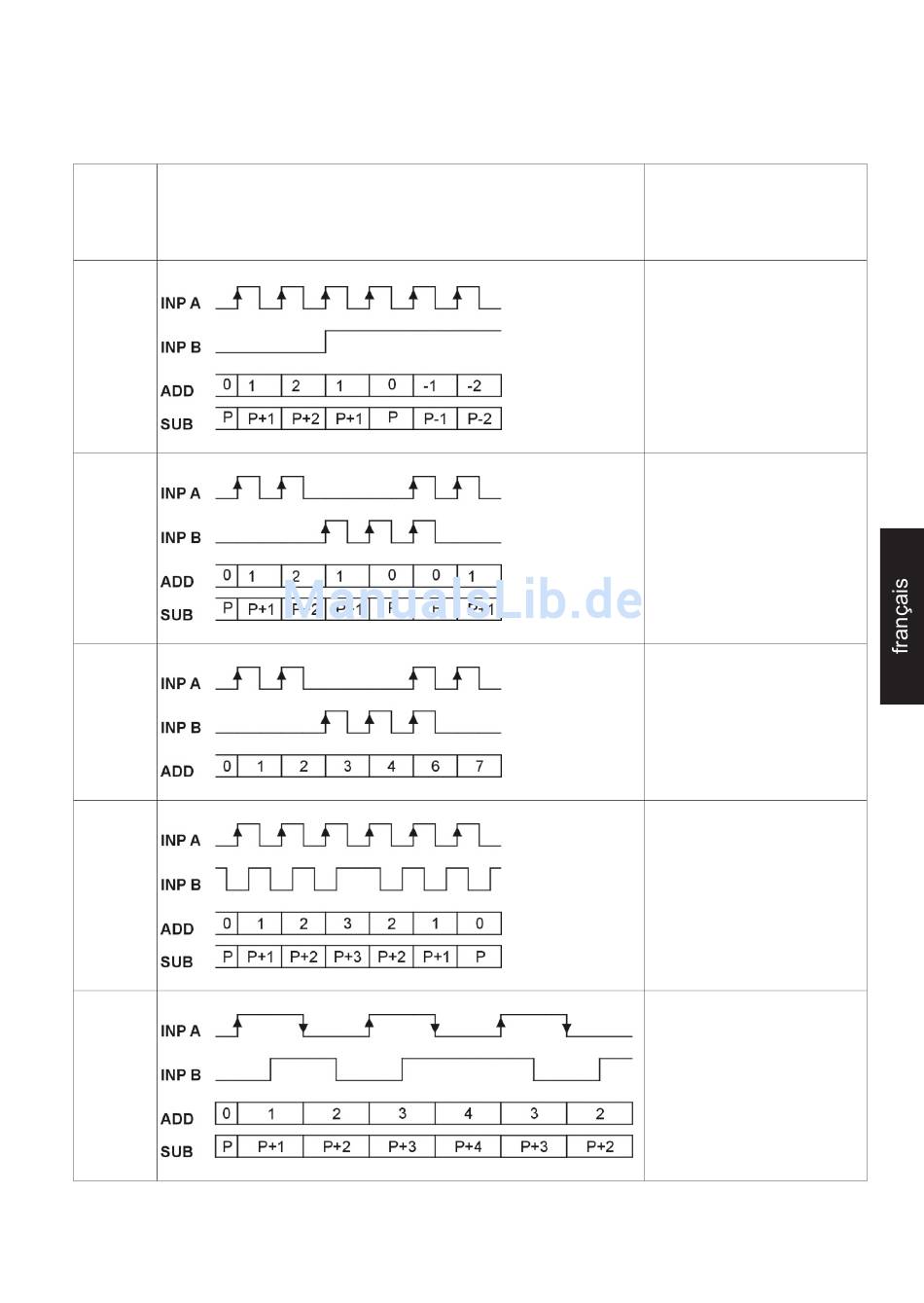

Fonction Diagramme
Nota : pas de comptage lorsque l'entrée GATE est active
P = Preset (Présélection)
CNT.DIR
UP.DN
UP.UP
QUAD
QUAD2
PnP : comptage sur le flanc
montant
nPn : comptage sur le flanc
descendant
Inp A : Entrée de comptage
Inp B : Sens de comptage
Add. : Affichage 0 -> Présél.
Sub. : Affichage Présél. -> 0
Inp A : Entrée de comptage
add.
Inp B : Entrée de comptage
sous.
Add. : Affichage 0 -> Présél.
Sub. : Affichage Présél -> 0
Inp A : Entrée de comptage 1
add
Inp B : Entrée de comptage 2
add
Add. : Affichage 0 -> Présél.
A 90° B
Inp A : Entrée de comptage
Comptage sur un flanc
Inp B : Inversion du sens
Add : Affichage 0 -> Présél.
Sub. : Affichage Présél -> 0
A 90° B
Inp A : Entrée de comptage
Comptage sur flanc montant
et sur flanc descendant
Inp B : Inversion du sens
Add : Affichage 0 --> Présél.
Sub. : Affichage Présél -> 0
Page 21
