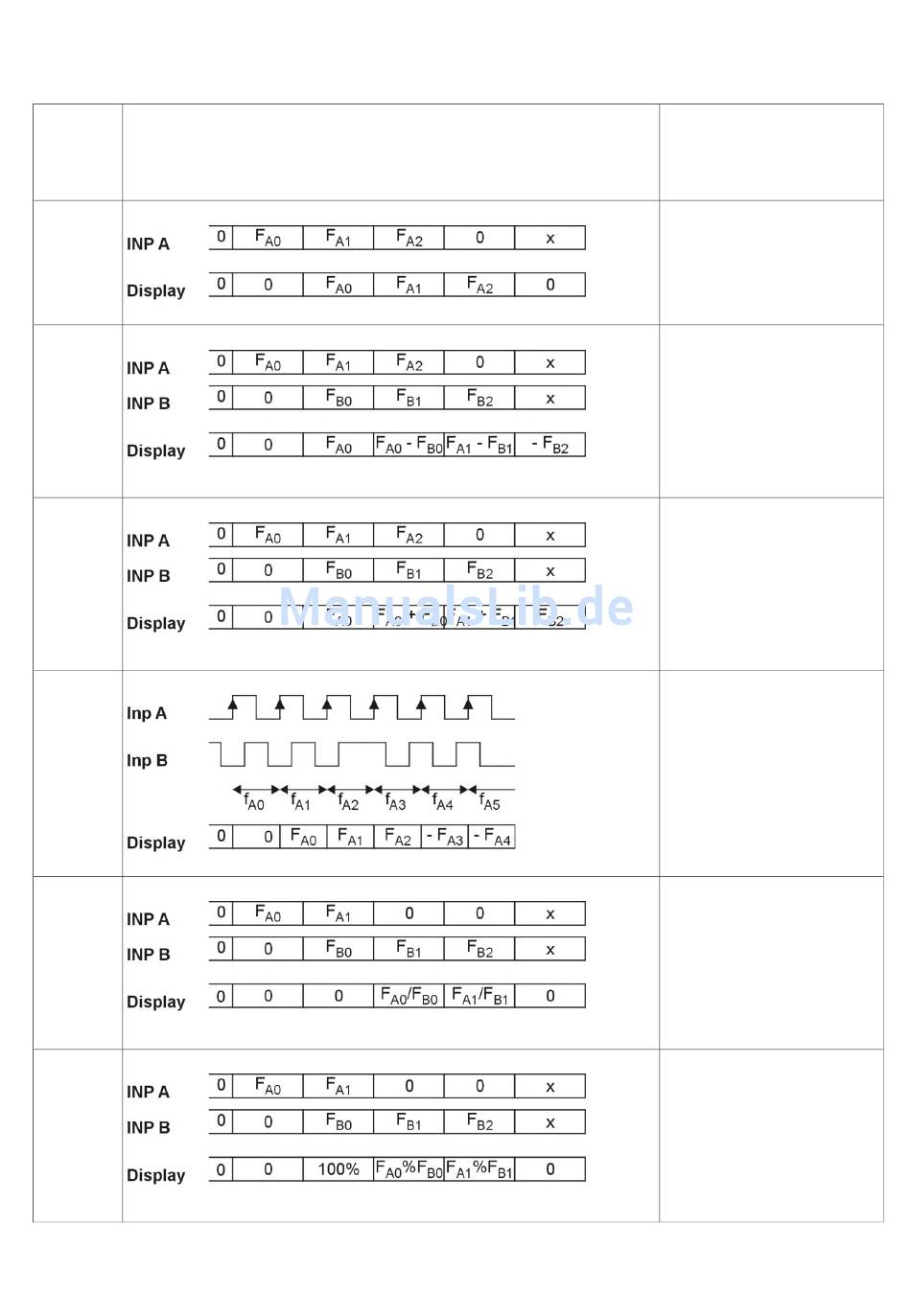

17 Tipi d'ingresso - Frequenzimetro

Funzione Diagramma
A
A - B
A + B
QUAD
A / B
A % B
Pagina 24
PNP: conteggio sul fronte
salente
NPN: conteggio sul fronte
discendente
Inp A: Ingresso di
frequenza
Inp B: Senza funzione
Inp A: Ingresso di
frequenza 1
Inp B: Ingresso di
frequenza 2
Formula:
A - B
Inp A: Ingresso di
frequenza 1
Inp B: Ingresso di
frequenza 2
Formula:
A + B
A 90° B
Inp A: Ingresso di
frequenza 1
Inp B: Inversione del senso
Inp A: Ingresso di
frequenza 1
Inp B: Ingresso di
frequenza 2
Formula:
A / B
Inp A: Ingresso di
frequenza 1
Inp B: Ingresso di
frequenza 2
Formula:
(A – B)/A x100
