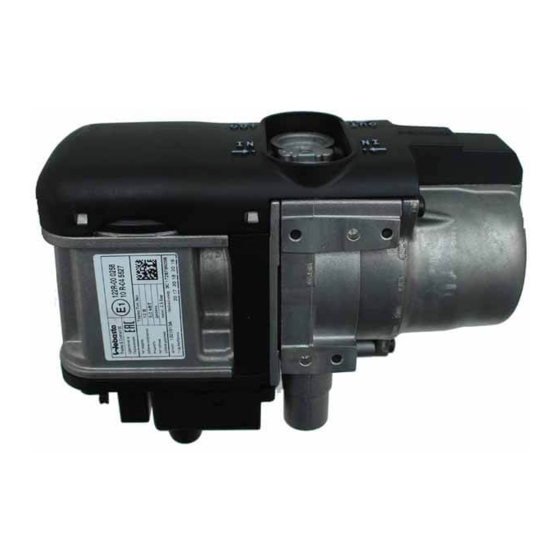

Webasto Thermo Top Evo Einbaudokumentation
Wasser-heizgerät zusatzheizung hyundai i40 2011
Vorschau ausblenden
Andere Handbücher für Thermo Top Evo:
- Einbaudokumentation (78 Seiten) ,
- Montageanleitung (60 Seiten) ,
- Werkstatt-handbuch (52 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top Evo
Einbaudokumentation
Hyundai i40
2.0 l Benzin
ab Modell 2011
Linkslenker
Manuelle Klimaanlage / Klimaautomatik
Schalt- / Automatikgetriebe
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zubehörkatalog
Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Die Erstinbetriebnahme ist mit der Webasto Thermo Test Diagnose durchzuführen.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 1318012B
e1
00 0258
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top Evo
Inhaltszusammenfassung für Webasto Thermo Top Evo
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Hyundai i40 Inhaltsverzeichnis Gültigkeit Einbauort vorbereiten Heizgerät / Einbaukit Halter vorbereiten Vorwort Halter einbauen Allgemeine Hinweise Heizgerät vorbereiten Spezialwerkzeug Heizgerät einbauen Erläuterungen zum Dokument Brennstoff Vorarbeiten Abgas Einbauort Heizgerät Kühlmittelkreislauf Elektrik vorbereiten Brennluft Elektrik Abschließende Arbeiten Sicherungshalter Innenraum montieren Schablone Tankentnehmer Gebläseansteuerung manuelle Klimaanlage Schablone Halter Gebläseansteuerung Klimaautomatik... -
Seite 3: Heizgerät / Einbaukit
Fahrzeuges können beim Einbau Änderungen gegenüber dieser „Einbaudokumentation“ notwendig werden. In jedem Fall sind jedoch die Vorschriften dieser „Einbaudokumentation“; der „Bedienungsanweisung“ und der „Einbauanweisung“ der Thermo Top Evo zu befolgen. Die entsprechenden Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten. -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
Hyundai i40 Vorarbeiten ACHTUNG! - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Batterie abklemmen! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Motorabdeckung ausbauen - Batterie komplett mit Träger ausbauen... -
Seite 6: Elektrik Vorbereiten
Hyundai i40 Elektrik vorbereiten Leitungsabschnitte behalten ihre Numerie- rung im gesamten Dokument! Leitungsabschnitt 2 in beiliegenden Isolier- Leitungen schlauch einziehen. ablängen 0,5² Verbindungen gemäß Schaltplan herstellen. rt/sw gn/ws 0,5² 4² 0,75² Leitungen anschlies- 4² 0,5² 4² Sicherungen F4 25A und F5 10A einsetzen. K1-Relais wird erst nach Montage Siche- rungshalter eingesetzt! 1 Sicherung F5 10A... -
Seite 7: Elektrik
Hyundai i40 Elektrik Kabelbaumdurchführung Kabelbaumverlegung 1 Gummitülle Kabelbaum Heizgerät 1 und Brennstoffleitung in 2 Kabelbäume Heizgerät, Bedienelement Wellrohr Ø 10 2 an Bremsleitung mit Kabelbinder befestigen! Kabelbaum Dosierpumpe erst später zusammen mit Brenn- stoffleitung entlang der fahr- zeugeigenen Kraftstoffleitungen Schema am Unterboden verlegen Kabel- baumverle-... -
Seite 8: Sicherungshalter Innenraum Montieren
Hyundai i40 Sicherungshalter Innenraum mon- tieren 1 Fzg.eigene Schraube, fzg.eigene Mutter 2 Winkel Winkel montieren 1 Schraube M5x16, Karosseriescheibe [2x], Mutter 2 Sicherungshalter Innenraum Siche- rungshal- ter Innen- raum mon- tieren 1 K1-Relais K1-Relais aufstecken Kabelbaum Sicherungshalter Innenraum 2 mit Kabelbaum Heizgerät 1 gemäß Schalt- plan farbgleich verbinden! Kabelbäu- me verbin-... -
Seite 9: Gebläseansteuerung Manuelle Klimaanlage
0,5² 0,5² 4² 0,75² M22A 3² 4² 3² 0,5² 0,5² 0,5² 4² Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-Evo Gebläsemotor 6-poliger Stecker HG 2-poliger Stecker GM schwarz 2-poliger Stecker HG Klimabedienteil gelb 4-poliger Stecker M22A 26-poliger Stecker KB grün... - Seite 10 Hyundai i40 Anschluss am 2-poligen Stecker 3 M27 vom Gebläsemotor. Verbindungen gemäß Schalt- plan herstellen. 1 Ltg. rt Stecker GM M27 2 Ltg. rt Gebläserelais Anschluss Ltg. rt K1/87a Gebläse- Ltg. sw K1/30 motor Anschluss am 26-poligen Stecker 3 M22A vom Klimasteuergerät.
-
Seite 11: Gebläseansteuerung Klimaautomatik
0,5² 0,5² 4² 0,75² M21A 3² 4² 3² 0,5² 0,5² 0,5² 4² Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-Evo Gebläsemotor 6-poliger Stecker HG 2-poliger Stecker GM schwarz 2-poliger Stecker HG Klimabedienteil gelb 4-poliger Stecker M21A 40-poliger Stecker KB grün... - Seite 12 Hyundai i40 Anschluss am 2-poligen Stecker 3 M27 vom Gebläsemotor. Verbindungen gemäß Schalt- plan herstellen. 1 Ltg. rt Stecker GM M27 2 Ltg. rt Gebläserelais Anschluss Ltg. rt K1/87a Gebläse- Ltg. sw K1/30 motor Anschluss am 40-poligen Stecker 2 M21A vom Klimasteuergerät.
-
Seite 13: Vorwahluhr
Hyundai i40 Vorwahluhr 1 Vorwahluhr Vorwahl- uhr mon- tieren Option Telestart 1 Empfänger 2 Schraube M6x20, Bundmutter, vorhan- dene Bohrung 3 Halter ausrichten Empfän- ger montie- 1 Antenne Antenne montieren Temperatursensor T100 HTM Temperatursensor 1 mit Klebeband befesti- gen! Tempera- tursensor montieren 1318012B... -
Seite 14: Einbauort Vorbereiten
Hyundai i40 Einbauort vorbereiten 1 Tilger Ausgleich- gewicht ausbauen 1 Schutzblech Lenkgetriebe Schutz- blech Lenkge- triebe aus- bauen Schablone 1 ausschneiden und an den Mar- kierungen anlegen! Lochbild an Position 3 übertagen! 2 Lenkgestänge rechts 3 Bohrung Ø 7 Bohrung in Längsträ- Halter 3 montieren und Lochbild an Position 4 übertragen. -
Seite 15: Halter Vorbereiten
Hyundai i40 Halter ausbauen, Bohrung Ø 9,1 an Position 1 ! 1 Einnietmutter M6 Bohrung in Träger Spritzwand Halter vorbereiten 1 Halter 2 Schraube M6x12, Bundmutter [je 4x] 3 Halteplatte Teil A Heizgerät Halter vor- montieren Halter einbauen Halter 2 wird an Position 3 erst später befe- stigt! 1 Fzg.eigene Schraube Halter... -
Seite 16: Heizgerät Vorbereiten
Hyundai i40 Heizgerät vorbereiten 1 Wasserstutzen, Dichtring [je 2x] 2 Selbstfurchende Schraube 5x15, Halte- platte Wasserstutzen Wasser- stutzen montieren 1 Selbstfurchende Schraube 5x13 [3x] 2 Heizgerät 3 Halteplatte Teil B Halter montieren Heizgerät einbauen Heizgerät 2 gemäß Bild zwischen Antriebs- welle 1 und Querträger 3 einsetzen! Heizgerät einsetzen... - Seite 17 Hyundai i40 1 Schelle Ø 25 2 Brennluftleitung Brennluft- leitung montieren Heizgerät mit Halteplatte Teil B in Halteplatte Teil A einsetzen! 1 Selbstfurchende Schraube 5x12 [2x], Heizgerät montieren Kabelbaum Umwälzpumpe 1 aufstecken und zum Einbauort Umwälzpumpe verlegen! 2 Kabelbaum Heizgerät anstecken [2x] Kabel- bäume an- stecken...
-
Seite 18: Brennstoff
Hyundai i40 Brennstoff VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 19 Hyundai i40 Lochband 1 an Trennlinie 2 abgelängt (siehe nachfolgende Abbildung)! Lochband vorberei- 90° 45° 1 Lochband Teil A 2 Lochband Teil B Lochband abgelängt 1 Lochband Teil A 2 Lochband Teil B 3 Dosierpumpe 4 Aufnahme Dosierpumpe 5 Schraube M6x25, Bundmutter Dosier- pumpe vor- montieren...
- Seite 20 Hyundai i40 Tankarmatur 1 gemäß Herstellerangaben ausbauen. Bundmutter M6 3 zwischen den Stegen positionieren! 2 Lochbild übertragen, Bohrung Ø 6 Brennstoff- entnahme Tankentnehmer 1 gemäß Schablone formen, ablängen und einsetzen! Tankent- nehmer einsetzen Drei Unterlegscheiben als Höhenausgleich an Position 3 einsetzen! 1 Tankentnehmer 2 Bundmutter festziehen Tankent-...
- Seite 21 Hyundai i40 Tankarmatur 3 gemäß Herstellerangaben einbauen! 1 Tankentnehmer 2 Schlauchstück, Schelle Ø 10 [2x] 4 Brennstoffleitung Brennstoff- leitung an- schliessen Wellrohr Ø 10 1 auf Brennstoffleitung Tan- kentnehmer aufschieben. Lage der Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 2 Kabelbaum Dosierpumpe, Stecker mon- Anschluss tiert...
-
Seite 22: Abgas
Hyundai i40 Abgas Abschnitt X entsorgen. 1 Abgasleitung Abgaslei- 2 Abgasendstück tung vor- bereiten 1 Schutzblech Lenkgetriebe Schutz- blech Lenkge- triebe ein- bauen 1 Lochband Lochband abwinkeln 90° 65° 1 Schraube M6x16, Federring 2 Schalldämpfer 3 Lochband abgewinkelt Schall- dämpfer vormontie- 1318012B... - Seite 23 Hyundai i40 Schalldämpfer mit Halter Heizgerät befesti- gen! 1 Schraube M6x20, Federring Schall- dämpfer montieren Auf Abstand von mindestens 20mm zwischen Schalldämpfer 1 , Halterung Auspuffanlage 2 und Schutzblech Lenkgetriebe 3 achten! Schall- dämpfer ausrichten 1 Schlauchklemme [2x] 2 Abgasleitung Abgaslei- tung mon- tieren...
- Seite 24 Hyundai i40 Auf ausreichenden Abstand zum Stabilisator und zur Antriebswelle achten! 1 Schlauchklemme 2 Abgasendstück 3 Schraube M6x20, Rohrschelle, Loch- Abgasend- band abgewinkelt, Bundmutter stück mon- 4 Schraube M6x30, Federring, Distanz- tieren scheibe 8 5 Tilger montiert 1318012B...
-
Seite 25: Kühlmittelkreislauf
Hyundai i40 Kühlmittelkreislauf Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“... - Seite 26 Hyundai i40 Abschnitt X entsorgen. Schlauch A = Formschlauch 180° Ø18 Schläuche ablängen 1 Lochband Lochband vorberei- 30° 30° 1 Umwälzpumpe 2 Aufnahme Umwälzpumpe 3 Schraube M6x25, Bundmutter 4 Lochband abgewinkelt Umwälz- pumpe vor- montieren 1 Kabelbaum Umwälzpumpe aufstecken 2 Lochband, Fzg.eigene Mutter 3 Aufnahme Wärmetauscher Umwälz- pumpe...
- Seite 27 Hyundai i40 Schlauch Motorausgang / Wärmetauscher- eingang 1 an der Markierung trennen und ausbauen! Trennstelle 1 Verbindungsrohr 90° 2 Federbandschelle Ø25 3 Schlauchstück Wärmetauschereingang 4 Fzg.eigene Federbandschelle Schlauch Wärmetau- scherein- gang kürzen Schlauchstück Wärmetauschereingang 1 ge- mäß Abbildung montieren! Schlauchstück Motorausgang 2 ausbauen und mit Trennstel- le auf Stutzen Motorausgang wieder einbau- Schläuche...
- Seite 28 Hyundai i40 Anschluss Heizgerät 1 Abstandshalter Verlegung Motorraum 1 Abstandshalter Verlegung Motorraum 1318012B...
-
Seite 29: Brennluft
Hyundai i40 Brennluft 1 Brennluftleitung Brennluft- leitung ver- legen 1 Schalldämpfer 2 Rohrschelle, Bundmutter an Fzg.eigenen Stehbolzen 3 Brennluftleitung 4 Lochkabelbinder in vorhandene Bohrung Schall- dämpfer montieren 1318012B... -
Seite 30: Abschließende Arbeiten
2 ausrichten! Auf ausreichenden Abstand zu benachbarten Bauteilen achten! Abgasend- stück aus- richten Feel the drive Webasto AG Postfach 80 D-82132 Stockdorf / Germany National Hotline: 01805 93 22 78 (14 Cent aus dem deutschen Festnetz) Hotfax: 0395 5592 353 Hotmail: technikcenter@webasto.com... -
Seite 31: Schablone Tankentnehmer
Hyundai i40 Schablone Tankentnehmer Seitenansicht Draufsicht 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder mini- mieren“ und 100% von der normalen Größe! 100mm 1318012B... -
Seite 32: Schablone Halter
Hyundai i40 Schablone Halter Ø 7 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder minimieren“ und 100% von der normalen Größe! 100mm 1318012B... -
Seite 33: Bedienungshinweise Für Den Endkunden
Hyundai i40 Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
