DE
K
Aufrüstdokumentation

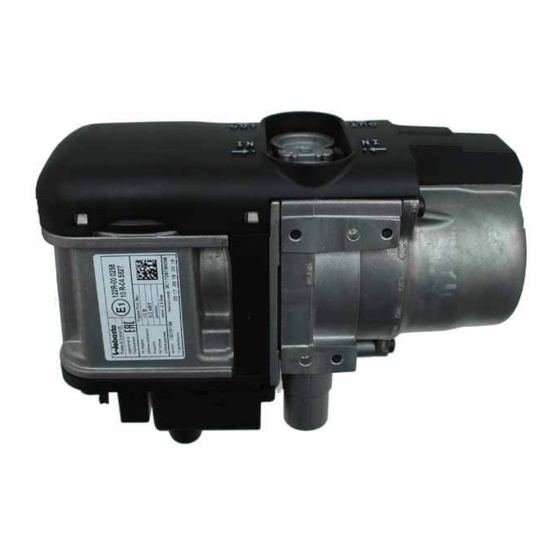

für Wasserheizgerät Thermo Top Evo (OE)
VW T6.1
Linkslenker
Hersteller
VW
Gültigkeit
Geprüfte
Ausstattung
Nicht geprüfte
Ausstattung
Gesamteinbauzeit Hinweis
3,5h
VW T6.1
Modell
T6.1
Ausstattungen
Climatic
Climatronic
Fahrzeuge mit ab Werk verbautem Webasto-Zuheizer
TT-Evo
Innenraumüberwachung
Typ
Modelljahr EG-BE-Nr. / ABE
7HC
ab 2020
01.06.2021
e1*2001/116*0220*...
Modell
T6.1
x
x
x
x
1328074A
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Webasto Thermo Top Evo

Inhaltszusammenfassung für Webasto Thermo Top Evo

  • Seite 1 Aufrüstdokumentation für Wasserheizgerät Thermo Top Evo (OE) VW T6.1 Linkslenker Hersteller Modell Modelljahr EG-BE-Nr. / ABE T6.1 ab 2020 e1*2001/116*0220*… Gültigkeit Ausstattungen Modell T6.1 Geprüfte Climatic Ausstattung Climatronic Fahrzeuge mit ab Werk verbautem Webasto-Zuheizer TT-Evo Nicht geprüfte Innenraumüberwachung Ausstattung Gesamteinbauzeit Hinweis 3,5h VW T6.1...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Abkürzungsverzeichnis Einbauhinweise Hinweise zur Gültigkeit Verwendete Bauteile Hinweise zum Einbau, in Abstimmung mit dem Endkunden Hinweise zur Gesamteinbauzeit Zu diesem Dokument Zweck des Dokumentes Gewährleistung und Haftung Sicherheit Umgang mit diesem Dokument Technische Hinweise Vorbereitende Maßnahmen Aufrüstsoftware auf PC installieren Vorbereitung Fahrzeug Einbauübersicht Elektrik Innenraum...

  • Seite 3: Abkürzungsverzeichnis

    Abkürzungsverzeichnis Abb. Abbildung Cronus (Steuergerät Innenraum) Diagnoseanschluss Fzg. Fahrzeug Heizgerät Ltg. Leitung Ltgn. Leitungen Modelljahr VW T6.1 01.06.2021 1328074A...

  • Seite 4: Einbauhinweise

    Einbauhinweise Hinweise zur Gültigkeit Diese Einbaudokumentation gilt für die gemäß Seite 1 aufgeführten Fahrzeuge, wenn technische Änderungen am Fahrzeug den Einbau nicht beeinflussen, unter Ausschluss jeglicher Haftungsansprüche. Je nach Version und Ausstat- tung des Fahrzeugs können beim Einbau Änderungen gegenüber dieser Einbaudokumentation notwendig werden. Fahrzeug- und Motortypen, Ausstattungsvarianten sowie andere Spezifikationen, die nicht in dieser Einbaudokumen- tation aufgeführt sind, wurden nicht geprüft.

  • Seite 5: Zu Diesem Dokument

    Heizgeräts Thermo Top Evo Gesetzliche Bestimmungen einhalten. Angaben auf Typschild beachten. Gewährleistung und Haftung Webasto übernimmt keine Haftung für Mängel und Schäden, die auf ei- Gefahr von Feuer oder Austritt giftiger Gase durch ne Nichtbeachtung der Einbau-, Reparatur- und Bedienungsanweisun- unsachgemäßen Einbau gen und der darin enthaltenen Hinweise zurückzuführen sind.

  • Seite 6: Umgang Mit Diesem Dokument

    Verweis auf spezifische Dokumentationen des Fzg.-Her- Unterlagen stellers. Um Ihnen eine schnelle Zuordnung der mitgeltenden Dokumente zu den zu verbauenden Webasto Komponenten zu geben, finden Sie eine Hinweis auf eine technische Besonderheit Kennzeichnung im Bereich des jeweiligen Arbeitsschrittes: Allgemeingültige Webasto Dokumentationen 3.4.3...

  • Seite 7: Technische Hinweise

    – Crimpzange für Kabelschuhe 0,5 – 10 mm² – Crimpzange für Flachstecker 0,14 – 6 mm² – Crimpzange für Verbinder 0,25 – 6 mm² – PC-Diagnose Adapter: 1320920_ – Adapterkabel: 1319943_ – Webasto Thermo Test Diagnose mit Softwarestand ab V3.6 VW T6.1 01.06.2021 1328074A...

  • Seite 8: Vorbereitende Maßnahmen

    Vorbereitende Maßnahmen Aufrüstsoftware auf PC installieren Auf dem Händlerportal https://dealers.webasto.com die Aufrüstsoftware zum VW T6.1 wie folgt aufrufen und herunterladen.: ð Unter Menüpunkt „Suche“ / „Dokumentensuche“ die ID des Einbaukits (ohne Index) eingeben. ð Die „.zip-Datei“ auf Ihren PC herunterladen.

  • Seite 9: Einbauübersicht

    Einbauübersicht Abb. 1 Legende Einbauübersicht Abk. Bauteil Cronus (Steuergerät Innenraum) Diagnoseanschluss Heizgerät Buchsenstecker zum Kabelbaum Bedienelement Stiftstecker zum Kabelbaum Motorraum Stiftstecker zum Kabelbaum Taster Stiftstecker zum Kabelbaum Zusatzrelais Einbauort Heizgerät Die Ansicht kann Ausstattungsabhängig variieren. 1 Heizgerät Abb. 2 VW T6.1 01.06.2021 1328074A...

  • Seite 10: Elektrik Innenraum

    Elektrik Innenraum Vorarbeiten Kabelbaum vorbereiten 0,5² 0,5² 0,5² 0,5² rt/ws 0,75² 0,5² gn/sw 0,5² 0,5² 0,5² Abb. 3 Legende Abk. Bauteil Abk. Bauteil Cronus 4-poliger Stiftstecker zum Kabelbaum Taster 16-poliger Stecker schwarz Kabelbaum 1 Cronus Summer, wird nicht verwendet 12-poliger Stecker grau Kabelbaum 2 Cronus 4-poliger Stiftstecker, wird nicht verwendet 4-poliger Buchsenstecker “KBB Bedienelement“...

  • Seite 11: Leitungen Am Kabelbaumabschnitt Stecker

    Leitungen am Kabelbaumabschnitt Stecker zuordnen 0,5² ge/rt ge/rt 0,5² 0,5² 0,5² Abb. 4 Leitungen am Kabelbaumabschnitt Stecker vorbereiten/zuordnen 0,5² ge/sw ge/sw Abb. 5 Leitungen vorbereiten/zuordnen 1 Stoßverbinder rt 0,5-1 mm² 2 Flachfederkontakt 0,5² gn/ws 0,5² 2000 Abb. 6 VW T6.1 01.06.2021 1328074A...
  • Seite 12 Leitungen am Kabelbaumabschnitt Stecker vorbereiten nur erforderlich bei Option Bedienelement ThermoConnect. Ltg. rt/sw Pin 13 1 und Ltg. rt Pin 8 2 lokalisieren und gemäß Abb. trennen. Getrennten Leitungsabschnitt rt/sw vom Stecker Pin 13 gemäß Abb. isolieren und wegbinden. Getrennten Leitungsabschnitt rt/sw vom Kabelbaum Cronus gemäß Abb. mit Ltg. rt Stecker Pin 8 verbinden.

  • Seite 13: Systemschaltplan

    Systemschaltplan Webasto VW T6.1 0,5² gn/ws 0,5² 0,5² 0,5² gn/ws ge/rt gn/ws 0,5² 0,5² 0,5² 0,5² (StM) K646 sw/ge vi/ws 0,35² 0,5² (StZ) 0,5² 0,5² CAN H CAN L 0,35² 0,5² 0,35² 0,5² 0,5² 0,5² sw/ge vi/ws 0,35² 0,35² 0,35²...
  • Seite 14 Legende Systemschaltplan Stecker- und Bauteilbezeichnungen vom Fahrzeug sind von Webasto frei gewählt. Leitungsfarben können variieren. Bauteile Fahrzeug Symbole Abk. Bauteil Abk. Bezeichnung Hauptsicherung Cronus in fzg.eigenem Sicherungshalter Trennstelle Variante 1, Anschluss erfolgt am Zwischenstecker A Ltg. isolieren und wegbinden Variante 2, Anschluss erfolgt direkt am HG Wasserheizgerät TT-Evo...

  • Seite 15: Gebläseansteuerung

    Gebläseansteuerung Alle nachfolgenden elektrischen Verbindungen gemäß Systemschaltplan herstellen. Batterie abklemmen und fzg.eigenes Relais (wenn vorhanden) lösen Abb. 9 Batterie abklemmen. Fzg. eigenes Relais 1 aus Haltebohrungen lösen. Cronus montieren Stecker vom Kabelbaum Cronus montieren. Ltgn. sowie vom Kabelbaum sowie Ltg. vom Kabelbaum zum Klimasteuergerät verle- gen.

  • Seite 16: Einziehhilfe Verlegen

    Einziehhilfe verlegen Geeignete Einziehhilfe 1 aus Richtung Fahrersitz zur Mittel- konsole unterhalb der Dämmmatte verlegen. Abb. 12 Kabelbaumabschnitt verlegen Kabelbaum Abschnitt mit Ltgn. von Mittelkonsole zum Fahrersitz mittels Einziehhilfe durch- ziehen. Abb. 13 Kabelbaumabschnitt im Innenraum vorbereiten Vorbereitete Leitungen, Kabelschuh A6 1 sowie Flachsteckhülse 2 mit Steckhülsengehäuse 3 gemäß Abb. vor- montieren.

  • Seite 17: Anschluss Masseleitung

    Anschluss Masseleitung GEFAHR Anzugsdrehmoment beachten 1 fzg.eigener Massestützpunkt Masseleitung Abb. 15 Fzg.eigenen Sicherungshalter 1 lösen Abb. 16 Verriegelung lösen Verriegelung 2 des Sicherungshalters 1 vorsichtig entrie- geln. Abb. 17 VW T6.1 01.06.2021 1328074A...

  • Seite 18: Fzg.eigenen Sicherungshalter Montieren

    Ltg. montieren Vormontierten Flachfederkontakt 1 der Ltg. in freien Schacht des fzg.eigenen Sicherungshalters 2 im Bereich der Stromleiste montieren und diesen wieder verriegeln. Abb. 18 Fzg.eigenen Sicherungshalter montieren Fzg.eigenen Sicherungshalter 1 montieren. Sicherung F1 5A 2 in gewähltem Schacht der Ltg. mon- tieren.

  • Seite 19: Anschluss Bei Variante

    Anschluss bei Variante 1 Ltg. gn/ws am Zwischenstecker lokalisieren und freilegen 1 Zwischenstecker A 2 Ltg. gn/ws Abb. 21 Ltg. montieren Ltg. gn/ws gemäß Abb. trennen und Abschnitt 1 am Zwi- schenstecker A isolieren und wegbinden. 2 Stoßverbinder 3 Ltg. gn/ws Stecker X2 HG Zwischenstecker A wieder montieren.

  • Seite 20: Anschluss Bei Variante

    Anschluss bei Variante 2 Ltg. zum Unterboden verlegen Ltg. durch Gummitülle 1 zum Unterboden verlegen. Abb. 23 Microtimer 1 an Ltg. montieren Abb. 24 Stecker X1 am HG lösen 1 HG X1 6-poliger Stecker HG Abb. 25 1328074A 01.06.2021 VW T6.1...
  • Seite 21 Stecker X1 gemäß Abb. entriegeln 1,6 mm 1,0 mm Abb. 26 Dichtstopfen entfernen Dichtstopfen 1 aus Steckplatz 2 des Stecker X1 entfer- nen. Abb. 27 Ltg. montieren Ltg. in Steckplatz 2 des Steckers X1 gemäß Abb. mon- tieren. “CLICK” Abb. 28 VW T6.1 01.06.2021 1328074A...
  • Seite 22 Stecker X1 gemäß Abb. verriegeln 1,6 mm “CLICK” Abb. 29 Stecker X1 an HG montieren Abb. 30 1328074A 01.06.2021 VW T6.1...

  • Seite 23: Anschluss Am Klimasteuergerät Climatic (Halbautomatische Klimaanlage)

    Anschluss am Klimasteuergerät Climatic (halbautomatische Klimaanlage) Stecker B 2 vom Klimasteuergerät 1 lokalisieren und lösen 180° Abb. 31 Leitungen am Stecker B zuordnen 1 20-poliger Stecker B KSG 2 Ltg. sw/ge Stecker B KSG / Pin 11 3 Ltg. sw Stecker B KSG / Pin 6 4 Ltg.
  • Seite 24 Ltg. anschließen 1 Ltg. sw/ge K646-Relais 2 Diode D1 3 20-poliger Stecker B KSG 4 Ltg. sw/ge Stecker B KSG / Pin 11 5 Ltg. sw von Diode D1 6 Ltg. ws von Diode D1 Ltg. bl Kabelbaum StZ Abb. 34 1328074A 01.06.2021 VW T6.1...

  • Seite 25: Anschluss Am Klimasteuergerät Climatronic (Klimaautomatik)

    Anschluss am Klimasteuergerät Climatronic (Klimaautomatik) Stecker B 2 vom Klimasteuergerät 1 lokalisieren und lösen 180° Abb. 35 Leitungen am Stecker B Klimasteuergerät zuordnen 1 20-poliger Stecker B KSG 2 Ltg. vi/ws Stecker B KSG / Pin 4 3 Ltg. ge Stecker B KSG / Pin 5 4 Ltg.
  • Seite 26 Ltg. anschließen 1 Ltg. vi/ws K646-Relais 2 Ltg. ws von Diode D1 3 Diode D1 4 Ltg. sw von Diode D1 5 Ltg. vi/ws Stecker B KSG / Pin 4 6 20-poliger Stecker B KSG Ltg. bl Kabelbaum StZ Abb. 38 1328074A 01.06.2021 VW T6.1...

  • Seite 27: Anschluss Cronus An Taster

    Anschluss Cronus an Taster Der Einbauort des Tasters für Cronus ist mit dem Endkunden entsprechend den vorliegenden Einbaubedin- gungen abzustimmen. Taster montieren und den gekennzeichneten Stiftstecker vom Kabelbaum 1 Cronus gemäß Abb. mit der Anschluss- buchse des Tasters Cronus verbinden. Abb. 39 Anschluss und Einbau Bedienelement MultiControl AM, Telestart und/oder ThermoConnect...

  • Seite 28: Aufrüstsoftware Installieren

    ð Das Programm „Aufruestung.exe“ installiert bei erster Ausführung auf Ihrem Rechner einen Treiber. Kontrollieren, dass das Webasto Diagnose Programm (Webasto Thermo Test) auf ihrem Rechner geschlossen bzw. nicht gestartet ist. Alle hergestellten Verbindungen zur Spannungsversorgung und zum Rechner dürfen wäh- rend der Aufrüstung nicht unterbrochen werden.

  • Seite 29: Abschließende Arbeiten

    Hinweisschild „Standheizung vor dem Tanken abschalten“ im Bereich des Einfüllstutzens an- bringen Erstinbetriebnahme Cronus und Heizgerät. Initialisierung von Cronus mit der Webasto Thermo Test Diagnose: ð Anwendung “Cronus“ / “Cronus Flasher“ aktivieren. ð Firmeware Update Cronus gemäß readme-Datei durchführen. ð Inbetriebnahme starten und den Anweisungen gemäß angezeigtem Ablauf folgen und entsprechend ausführen.
  • Seite 30 Webasto Servicestellen-Faltblatt oder der Webseite Ihrer jeweiligen Webasto Landesvertretung. © Copyright 2021 - Alle Inhalte dieser Einbaudokumentation, insbesondere Texte, Fotografien und Grafiken sind urheberrechtlich geschützt. Alle Rechte, einschließlich der Vervielfältigung, Veröffentlichung, Bearbeitung und Übersetzung, bleiben Webasto vorbe- halten. Webasto Thermo & Comfort SE...

  • Seite 31: Bedienungshinweise Climatic

    Bedienungshinweise Climatic Fahrzeuge mit Innenraumüberwachung: Weitere Informationen finden Sie in der Betriebsanleitung des Fahrzeugs. Innenraumüberwachung für den Heizvorgang deaktivieren Hinweise zur Heizzeit: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen (Heizzeit = Fahrzeit). Beispiel: Bei einer Fahrzeit von ca. 20 min (einfache Strecke) empfehlen wir, eine Einschaltdauer von 20 min nicht zu überschreiten.

  • Seite 32: Einbauort Sicherungen

    10.2 Einbauort Sicherungen Sicherungen im Innenraum Die Sicherung befindet sich unterhalb des Fahrersit- zes. 1 F1 - Hauptsicherung Cronus 5A Abb. 43 VW T6.1...

  • Seite 33: Bedienungshinweise Climatronic

    Bedienungshinweise Climatronic Fahrzeuge mit Innenraumüberwachung: Weitere Informationen finden Sie in der Betriebsanleitung des Fahrzeugs. Innenraumüberwachung für den Heizvorgang deaktivieren Hinweise zur Heizzeit: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen (Heizzeit = Fahrzeit). Beispiel: Bei einer Fahrzeit von ca. 20 min (einfache Strecke) empfehlen wir, eine Einschaltdauer von 20 min nicht zu überschreiten.

  • Seite 34: Einbauort Sicherungen

    11.2 Einbauort Sicherungen Sicherungen im Innenraum Die Sicherung befindet sich unterhalb des Fahrersit- zes. 1 F1 - Hauptsicherung Cronus 5A Abb. 45 VW T6.1...
