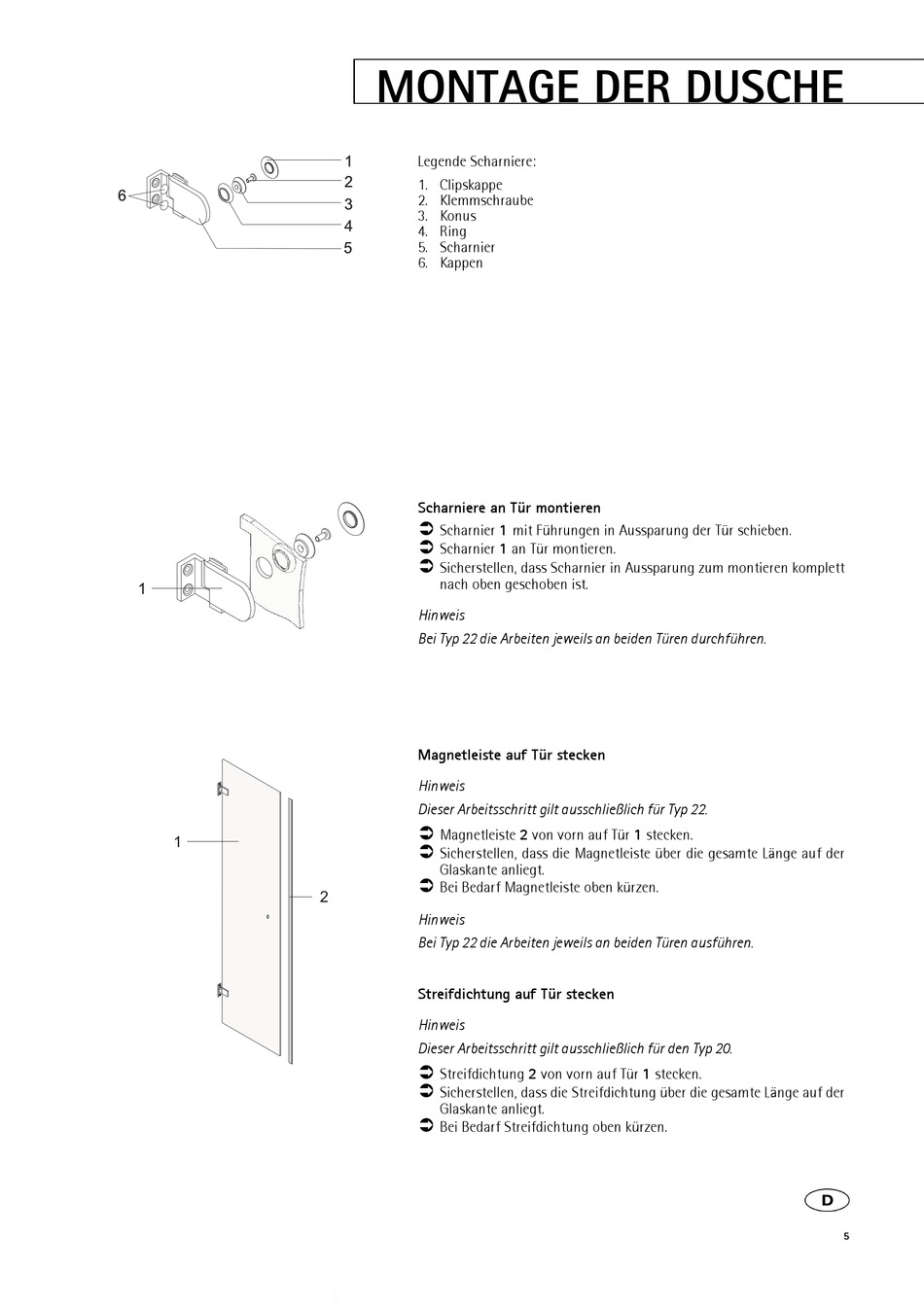

MONTAGE DER DUSCHE
Legende Scharniere:
1. Clipskappe
2. Klemmschraube
3. Konus
4. Ring
5. Scharnier
6. Kappen
Scharniere an Tür montieren
Scharnier 1 mit Führungen in Aussparung der Tür schieben.
Scharnier 1 an Tür montieren.
Sicherstellen, dass Scharnier in Aussparung zum montieren komplett
nach oben geschoben ist.
Hinweis
Bei Typ 22 die Arbeiten jeweils an beiden Türen durchführen.
Magnetleiste auf Tür stecken
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typ 22.
Magnetleiste 2 von vorn auf Tür 1 stecken.
Sicherstellen, dass die Magnetleiste über die gesamte Länge auf der
Glaskante anliegt.
Bei Bedarf Magnetleiste oben kürzen.
Hinweis
Bei Typ 22 die Arbeiten jeweils an beiden Türen ausführen.
Streifdichtung auf Tür stecken
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für den Typ 20.
Streifdichtung 2 von vorn auf Tür 1 stecken.
Sicherstellen, dass die Streifdichtung über die gesamte Länge auf der
Glaskante anliegt.
Bei Bedarf Streifdichtung oben kürzen.
5
