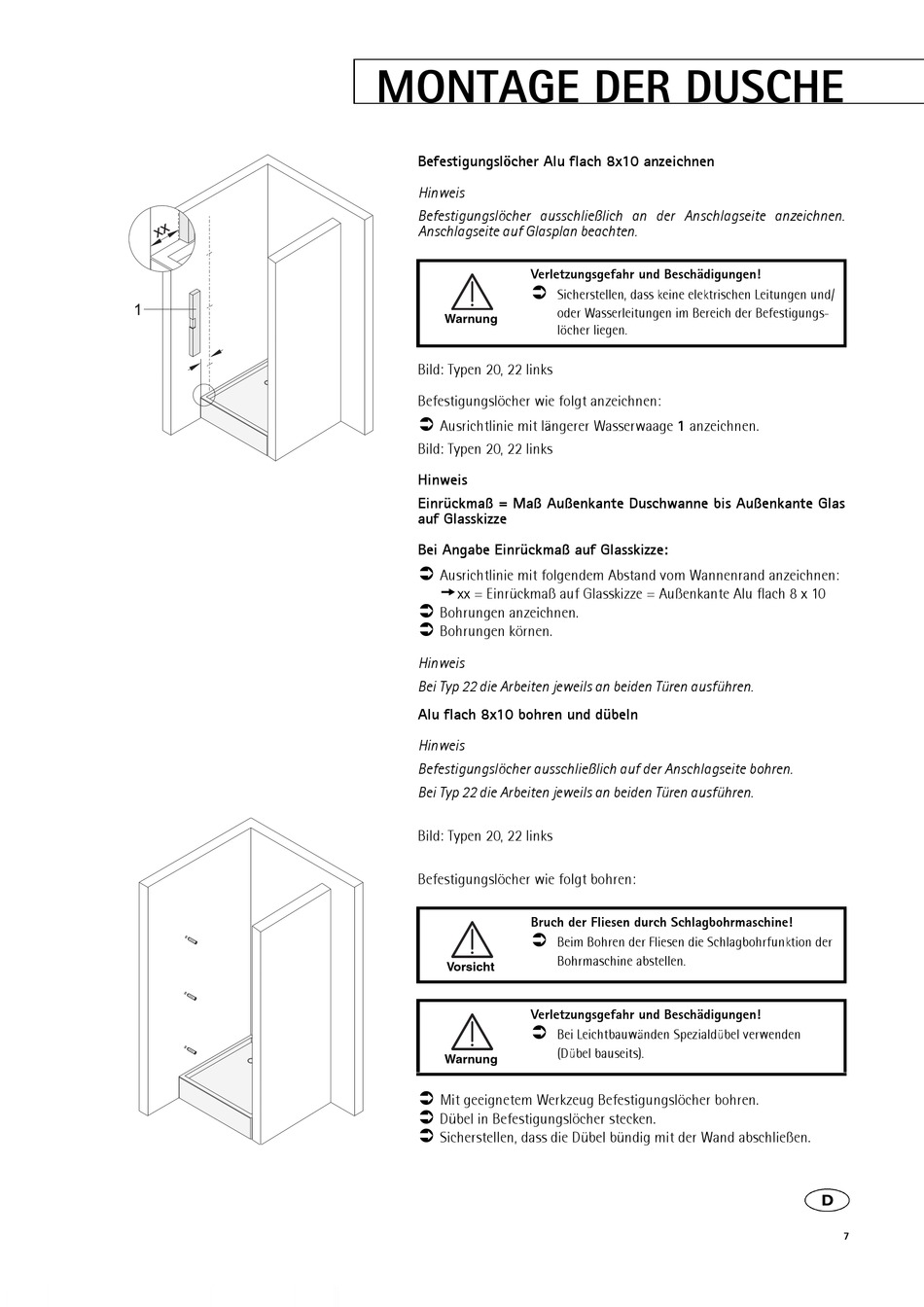

MONTAGE DER DUSCHE
Befestigungslöcher Alu flach 8x10 anzeichnen
Hinweis
Befestigungslöcher ausschließlich an der Anschlagseite anzeichnen.
Anschlagseite auf Glasplan beachten.
Verletzungsgefahr und Beschädigungen!
Warnung
Bild: Typen 20, 22 links
Befestigungslöcher wie folgt anzeichnen:
Ausrichtlinie mit längerer Wasserwaage 1 anzeichnen.
Bild: Typen 20, 22 links
Hinweis
Einrückmaß = Maß Außenkante Duschwanne bis Außenkante Glas
auf Glasskizze
Bei Angabe Einrückmaß auf Glasskizze:
Ausrichtlinie mit folgendem Abstand vom Wannenrand anzeichnen:
xx = Einrückmaß auf Glasskizze = Außenkante Alu flach 8 x 10
Bohrungen anzeichnen.
Bohrungen körnen.
Hinweis
Bei Typ 22 die Arbeiten jeweils an beiden Türen ausführen.
Alu flach 8x10 bohren und dübeln
Hinweis
Befestigungslöcher ausschließlich auf der Anschlagseite bohren.
Bei Typ 22 die Arbeiten jeweils an beiden Türen ausführen.
Bild: Typen 20, 22 links
Befestigungslöcher wie folgt bohren:
Bruch der Fliesen durch Schlagbohrmaschine!
Vorsicht
Verletzungsgefahr und Beschädigungen!
Warnung
Mit geeignetem Werkzeug Befestigungslöcher bohren.
Dübel in Befestigungslöcher stecken.
Sicherstellen, dass die Dübel bündig mit der Wand abschließen.
Sicherstellen, dass keine elektrischen Leitungen und/
oder Wasserleitungen im Bereich der Befestigungs-
löcher liegen.
Beim Bohren der Fliesen die Schlagbohrfunktion der
Bohrmaschine abstellen.
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
7
