Cisco SPA525G Schnellstartanleitung

Schnellstartanleitung
Cisco Small Business Pro SPA IP-Telefon
Modell SPA525G
Lieferumfang
IP-Telefon
•
• Tischständer
RJ-45 Ethernet-Kabel
•
• Installations-CD-ROM
• Schnellstartanleitung
H INWEIS Die in Ihrem Telefon verfügbaren Funktionen hängen
von dem System ab, an das es angeschlossen ist.
Sollten Sie Fragen zu den Telefonfunktionen haben,
wenden Sie sich an Ihren System-Administrator.
1 Installation
W Schließen Sie das Telefonkabel nicht an den Port mit der
ARNUNG
Bezeichnung „AUX" (1) an.
S 1 Drehen Sie das Telefon herum, um die Ports auf der Rückseite des
CHRITT
Geräts freizulegen.
S 2 Stecken Sie ein Ende des Telefonkabels in den Steckplatz mit dem
CHRITT
Telefonsymbol (5). Stecken Sie das andere Ende in den Anschluss an
der Unterseite des Telefons (nicht gezeigt).
S 3 (Optional) Bringen Sie den Tischständer an, indem Sie die Laschen
CHRITT
am Ständer mit den Steckplätzen am Telefongehäuse verbinden.
Führen Sie die unteren Laschen in die unteren Steckplätze des
Telefongehäuses ein, und drücken Sie den Ständer im oberen
Bereich vorsichtig nach unten. Er sollte mühelos in die oberen
Steckplätze gleiten. Wenden Sie keine Gewalt an.
S 4 Bei Verwendung einer externen Stromquelle schließen Sie das eine
CHRITT
Ende des Stromkabels an einen Stromanschluss an und das andere
Ende an die Buchse an der Unterseite des Telefons (2).
S 5 So schließen Sie Ihr Telefon an das Netzwerk an:
CHRITT
Verwenden einer Ethernet-Verbindung - Stecken Sie das Ethernet-Kabel in
•
den mit „SW" gekennzeichneten Steckplatz (4). Schließen Sie das andere
Ende des Ethernet-Kabels an das entsprechende Gerät in Ihrem Netzwerk,
z. B. einen Netzwerk-Switch, an. Das SPA525G verfügt über einen zweiten
Ethernet-Port (3). An diesen Port kann ein PC angeschlossen werden, der
somit Zugriff auf das Netzwerk erhält. (Hinweis: Diese Option steht nur dann
zur Verfügung, wenn das Telefon über den Wired-Ethernet-Anschluss an
das Netzwerk angeschlossen ist.)
• Verwenden einer Wireless-Verbindung - Das SPA525G hat einen
integrierten Wireless-Adapter. Sie müssen die Ethernet-Verbindung
entfernen, bevor Sie Wi-Fi konfigurieren können. Weitere Informationen
dazu erhalten Sie im Benutzerhandbuch des Cisco SPA IP Phone 525G
(SIP) oder im Benutzerhandbuch des Cisco Unified Communications
Manager Express for Cisco Unified IP Phone 525G
.
2
Telefon-Hardware-
Eigenschaften

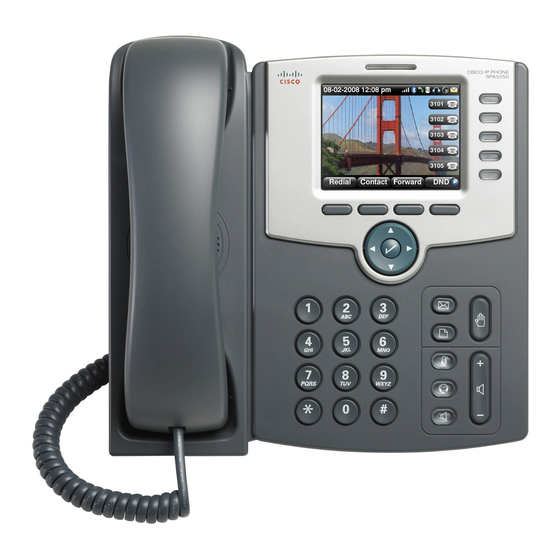

Anhand der folgenden Tabelle können Sie die Hardware-Eigenschaften Ihres IP-
Telefons feststellen.
Nr. Telefonfunktion Beschreibung
1 Hörer Abnehmen, um Anrufe entgegenzunehmen
oder zu tätigen.
2 Lautsprecher Telefonlautsprecher.
3 Message Waiting Leuchtet diese Anzeige rot, haben Sie eine
Indicator (Hinweis auf neue Voicemail-Nachricht. Blinkt diese Anzeige
wartende Nachricht) rot, geht ein Anruf ein oder die Telefon-
Firmware wird aktualisiert.
4 LCD-Bildschirm Zeigt gewöhnlich das Datum und die Uhrzeit,
den Namen der Telefonstation, weitere
Leitungen und Softtasten-Optionen an.
5 Leitungstasten Gibt den Status der Telefonleitung an. Anzeige
leuchtet in:
Grün: Leitung ist frei.
Rot (konstant): Leitung ist aktiv oder wird
verwendet.
Rot (blinkend): Leitung wird gehalten.
Orange: Leitung ist nicht registriert (kann nicht
verwendet werden).
Orange und blinkt: Das Telefon ist nicht mit dem
Netzwerk verbunden.
6 Softtasten Drücken Sie eine Softtaste, um die auf der
Beschriftung oben auf dem LCD-Bildschirm
angegebene Aktion durchzuführen.
7 Navigationstaste Drücken Sie eine Pfeiltaste, um nach links, rechts,
oben oder unten durch die auf dem LCD-
Bildschirm angezeigten Optionen zu blättern.
8 Auswahltaste Drücken Sie die Taste mit dem grünen Häkchen,
um eine Option oder ein Menüelement auf dem
Bildschirm auszuwählen.
9 Nachrichten-Taste Drücken Sie diese Taste, um die Voicemail
abzurufen (muss vom Telefon-Administrator
eingerichtet werden).
10 Halten-Taste Drücken Sie diese Taste, um einen Anruf zu
halten.
11 Setup-Taste Drücken Sie diese Taste, um Funktionen und
Voreinstellungen (wie z. B. Ihr
Telefonverzeichnis und Schnellwahlen) zu
konfigurieren, Ihre Rufliste aufzurufen und
Funktionen (wie z. B. Anrufweiterleitung)
einzurichten.
Nr. Telefonfunktion Beschreibung
12 Stummschalten-Taste Drücken Sie diese Taste, um den Ton des
Telefons ein- oder auszuschalten. Ist der Ton des
Telefons ausgeschaltet, leuchtet die Taste rot.
13 Lautstärke-Taste Drücken Sie + bzw. -, um die Lautstärke für Hörer,
Headset, Lautsprecher (bei abgenommenem
Hörer) oder für den Rufton (bei aufgelegtem
Hörer) zu erhöhen oder zu verringern.
14 Lautsprecher-Taste Drücken Sie diese Taste, um den Lautsprecher
ein- und auszuschalten. Ist der Lautsprecher
aktiviert, leuchtet diese Taste grün.
15 Headset-Taste Drücken Sie diese Taste, um das Headset ein-
und auszuschalten. Ist das Headset aktiviert,
leuchtet diese Taste grün.
16 Tastatur Zum Wählen von Telefonnummern, Eingeben
von Buchstaben und Auswählen von
Menüelementen
Unten gezeigt 1 USB 2.0-Port Erkennt USB-Memory-Geräte zum Abspielen
von MP3-Dateien auf dem Telefon oder zum
Upload von Sicherheitszertifikaten für die
Wireless-Authentifizierung.
Nicht gezeigt Headset-Port Erkennt Wired-Headsets.
