Cisco SPA 301 Schnellstartanleitung

Schnellstartanleitung
Cisco Small Business
SPA 300 Series IP Phone
Die Modelle SPA 301 und SPA 303
Lieferumfang
• SPA 300 Series IP Phone
• Telefonständer
• RJ-45 Ethernet-Kabel
• Schnellstartanleitung
• Produkt CD-ROM
Willkommen
Vielen Dank, dass Sie sich für das Cisco entschieden haben. Diese Anleitung
beschreibt die physische Installation Ihres Cisco SPA 300 Series IP Phone und die
Ausführung einiger grundlegender Funktionen.
Vorbereitungen
1
Bevor Sie mit der Installation beginnen, sorgen Sie dafür, dass Ihr Internet-
Telefondienst konfiguriert und aktiv ist. Zum Beispiel wird Ihr Telefon auf einem
Gerät (wie etwa einem Anwendungsserver der Cisco Unified Communications 500
Serie oder eines anderen Anbieters) registriert, das Ihren Telefondienst bereitstellt.

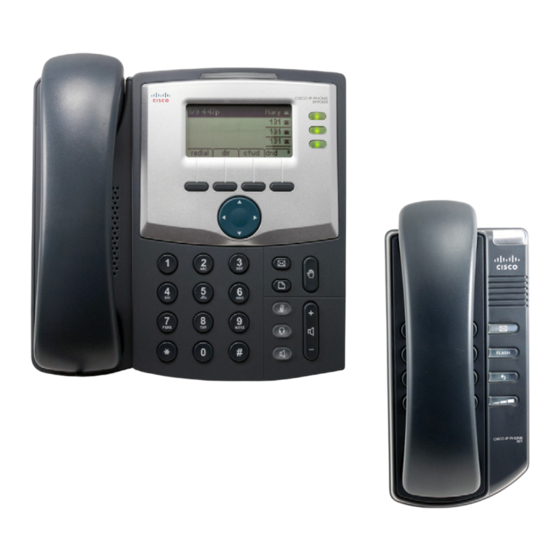

Überblick über das Cisco SPA 301 IP-Telefon
2
Nr. Telefonfunktion Beschreibung
1 Hörer Abnehmen, um einen Anruf zu tätigen oder
entgegenzunehmen.
2 Anklopfen/Statusanzeige Die LED-Farbe zeigt den Status des Telefons oder der
Nachrichten an. Eine konstant rote LED zeigt an, dass Sie
eine neue Voicemail-Nachricht haben. Siehe das
Benutzerhandbuch zum Cisco Small Business IP-Telefon
der Serie SPA 300 (SIP) oder das Benutzerhandbuch zum
Cisco Unified Communications Manager Express für das
Cisco Small Business IP-Telefon der Serie SPA 300 für
weitere Informationen zu LED-Farben und Status.
3 Klingelton-Taste In die Ein-Position drücken, um den Klingelton einzustellen.
In die Aus-Position drücken, um den Klingelton abzustellen.
4 Voicemail-Taste Drücken Sie auf diese Taste, um auf Voicemail-Nachrichten
zuzugreifen (muss vom Administrator des Telefonsystems
eingerichtet werden).
5 Flash-Taste Drücken Sie auf diese Taste, um einen Anruf zu halten und
eine weitere Leitung zu öffnen.
6 Wahlwiederholungstaste Drücken Sie diese Taste, um die letzte gewählte Nummer
erneut zu wählen.
7 Lautstärke-Taste Wiederholt drücken, um die Lautstärke des Hörers (bei
abgenommenem Hörer) oder des Klingeltons (bei
aufgelegtem Hörer) zu erhöhen.
8 Tastatur Zum Wählen von Telefonnummern verwenden.
Die Installation des Cisco SPA 301 IP-Telefons
3
Drehen Sie das Telefon um, um an die Anschlüsse auf der Rückseite des
S CHRITT 1
Geräts zu gelangen.
S 2 Stecken Sie das lange Ende des Telefonkabels in den Hörer-Anschluss
CHRITT
am Telefongerät ein, der mit einem Telefonsymbol markiert ist (im Foto
mit 2 gekennzeichnet).
S 3 Stecken Sie das andere Ende des Telefonkabels in den Anschluss unten
CHRITT
am Hörer ein (nicht abgebildet).
S 4 So schließen Sie Ihr Telefon an das Netzwerk an:
CHRITT
• Über eine Ethernet-Verbindung - stecken Sie ein Ende des Ethernet-
Kabels in den Netzwerkport am Telefon. Dieser ist mit "WAN" markiert
(im Foto mit 3 gekennzeichnet). Stecken Sie das andere Ende des
Ethernetkabels in ein geeignetes Gerät, z. B. einen Netzwerk-Switch, im
Netzwerk.
• Bei einer Wireless-Verbindung: Sie können eine Cisco WBP54G
Wireless-G Bridge mit dem IP-Telefon verwenden, um eine drahtlose
Verbindung zwischen dem Telefon und dem Netzwerk herzustellen.
Weitere Informationen finden Sie in der WBP54G-Dokumentation unter
Cisco.com.
S 5 Stecken Sie das eine Ende des Stromkabels in eine Steckdose und das
CHRITT
andere Ende in den Stromanschluss am Telefon (im Foto mit 1
gekennzeichnet).
H Um das Telefon über die Ethernet-Verbindung mit Strom zu versorgen,
INWEIS
verwenden Sie das optionale Zubehörteil Cisco POES5 5-Volt Power Over
Ethernet Splitter. Siehe die Cisco POES5-Dokumentation unter Cisco.com für
weitere Informationen.
(Optional) Verwenden Sie die Cisco MB100-Wandhalterung, um das
S CHRITT 6
Telefon an einer senkrechten Fläche zu installieren. Weitere
Cisco Small
Informationen finden Sie im Benutzerhandbuch für das
Business IP-Telefon der Serie SPA 300 (SIP) oder in den Dokumenten
Cisco Unified Communications Manager Express für das Cisco
zum
Small Business IP-Telefon der Serie SPA 300 unter Cisco.com.
Nachdem Ihr Telefon erfolgreich mit dem Netzwerk verbunden ist und eine
Basiskonfiguration erhält, sollten Sie einen Wählton hören, wenn Sie den Hörer
abnehmen.
Überblick über das Cisco SPA 303 IP-Telefon
4
