Montage
Montage der
Montage
der
der Pumpe
Pumpe
Pumpe
Um schwere Verletzungen oder Tod durch giftige
Materialien oder Dämpfe zu vermeiden:
• Eine druckbeaufschlagte Pumpe nicht bewegen
oder heben. Wird sie fallen gelassen, kann der
Materialbereich reißen. Vor dem Bewegen oder
Heben der Pumpe stets das
zur Druckentlastung, page
HINWEIS
HINWEIS
HINWEIS
Die Pumpe ist schwer. Um zu vermeiden, dass sie
herunterfällt und beschädigt wird, muss sie immer
von 2 Personen oder einem Hubgerät angehoben
werden. Die Pumpe nicht an den Verteilern
anheben. Mindestens einen Gurt oder Hebering an
der Pumpe verwenden.

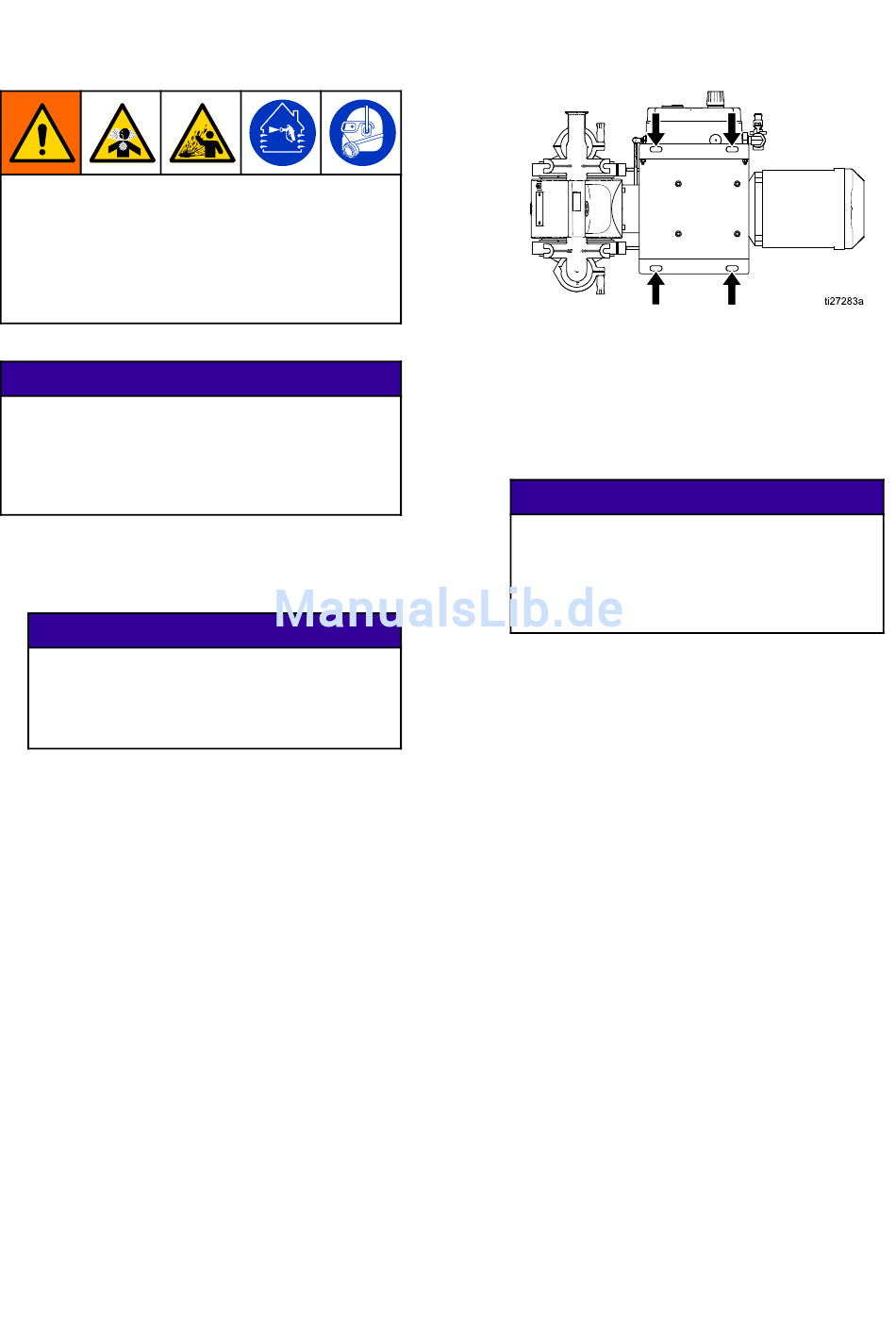

1. Bei allen Montagevarianten muss die Pumpe mit
Schrauben durch den Montagewinkel am Getriebe
befestigt werden. Siehe
HINWEIS
HINWEIS
HINWEIS
Um Beschädigung der Pumpe zu vermeiden,
muss der Montagewinkel mit allen vier
Befestigungselementen an der Montagestelle
befestigt werden. Nicht die Füße am
Einlassverteiler zur Montage verwenden.
859.0541
Vorgehensweise
20befolgen.
Maße (nur typisch), page
2. Sicherstellen, dass die Oberfläche eben ist, und dass
die Pumpe nicht wackelt.
3. Um Betrieb und Servicearbeiten zu erleichtern,
die Pumpe so montieren, dass Materialeinlass und
Materialauslass leicht zugänglich sind.
4. Fahrgestellmontage:
Fahrgestellmontage: Für alle Modelle ist der
Fahrgestellmontage:
Fahrgestellmontagesatz 859.0467 erhältlich.
Um instabile Belastung durch Verlagerung des
Schwerpunkts zu vermeiden, dürfen Pumpe
und Fahrgestell nicht nur am Pumpenhebering
angehoben werden. Stattdessen müssen zum
26.
Heben des Fahrgestells Gurte an mehreren
Stellen am Fahrgestell angebracht werden.
Installation
HINWEIS
HINWEIS
HINWEIS
11
