Steuerungsmodi; Ein Expression 33000 (Voreingestellte Programme); Mehrere Expressions (Master/Slave-Steuerung) - SHOWTEC Expression 33000 Zoom Anleitung

Steuerungsmodi

Es gibt 3 Modi:
Ein Expression 33000
1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
2. Der Expression 33000 funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist. Siehe
Seite 18 für mehr Informationen über die voreingestellten Programme.
Mehrere Expressions
1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
2. Verbinden Sie den Expression 3300 mit einem 3-P XLR-Kabel.
Die Steckerkontakte:

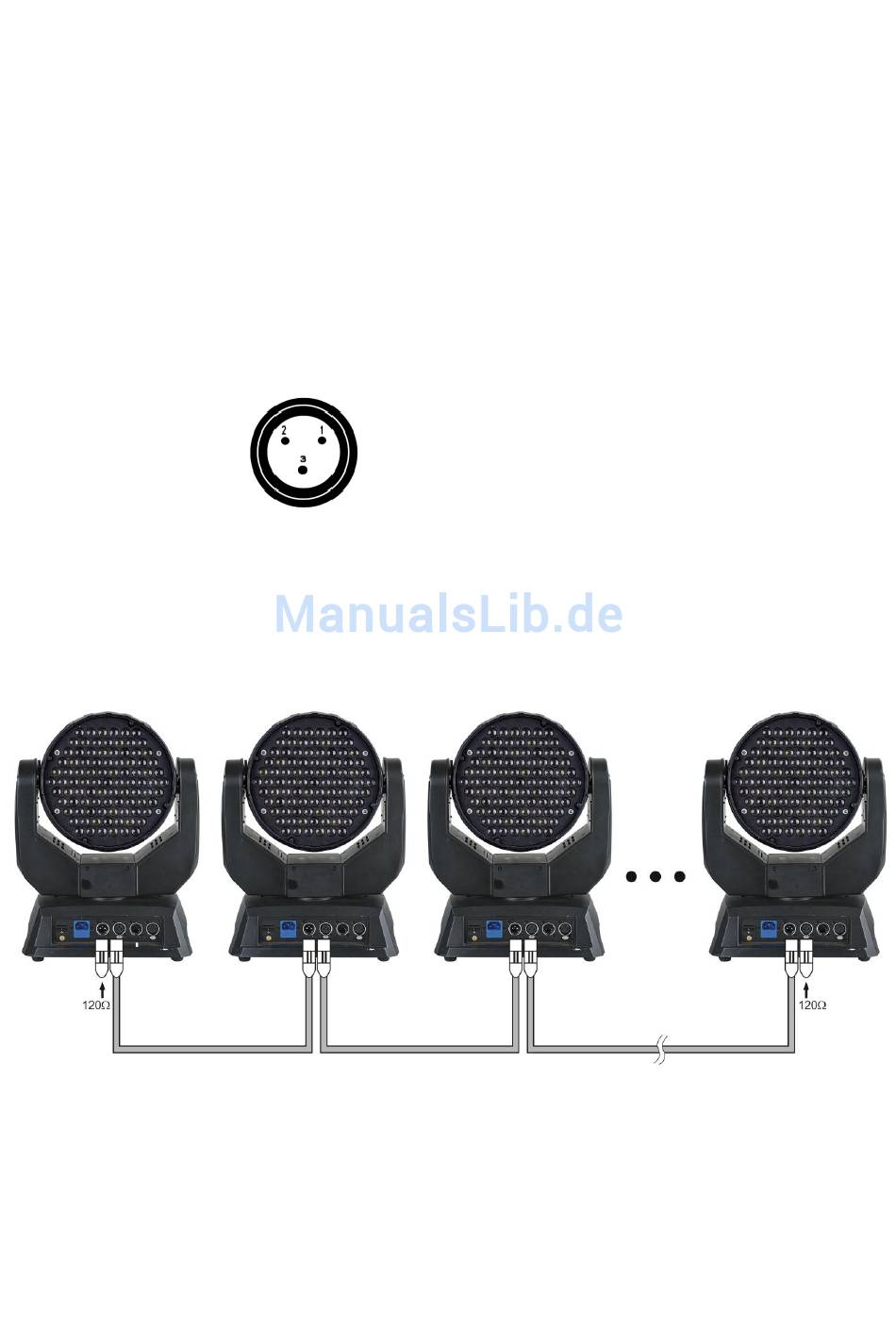

3. Verbinden Sie die Geräte so wie in (Abb. 4) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die
DMX-„OUT"-Buchse des ersten Geräts mit der „IN"-Buchse des zweiten Geräts zu verbinden.
Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden.
dem Master-Gerät stehen Ihnen dieselben Funktionen wie auf Seite 18 beschrieben (voreingestellte
Programme) zur Verfügung.
Mastergerät einstellen können und dass dann alle Slave-Geräte genauso reagieren wie dieses Gerät.
• Voreingestellte Programme auswählen
• Master/Slave
• DMX512 (Basic(12CH), Advanced (15CH) oder G1 (14CH))
(Voreingestellte Programme)
(Master/Slave-Steuerung)
Das bedeutet, dass Sie den gewünschten Operationsmodus am
Mehrere Expressions
1. Erdung
2. Signal -
3. Signal +
(Master/Slave-Steuerung)
10
Mit
Abb. 4
