Der Expression 3300 kann mit einem Controller (Kontrollmodus) oder selbstständig (Stand-alone-Modus)
betrieben werden.

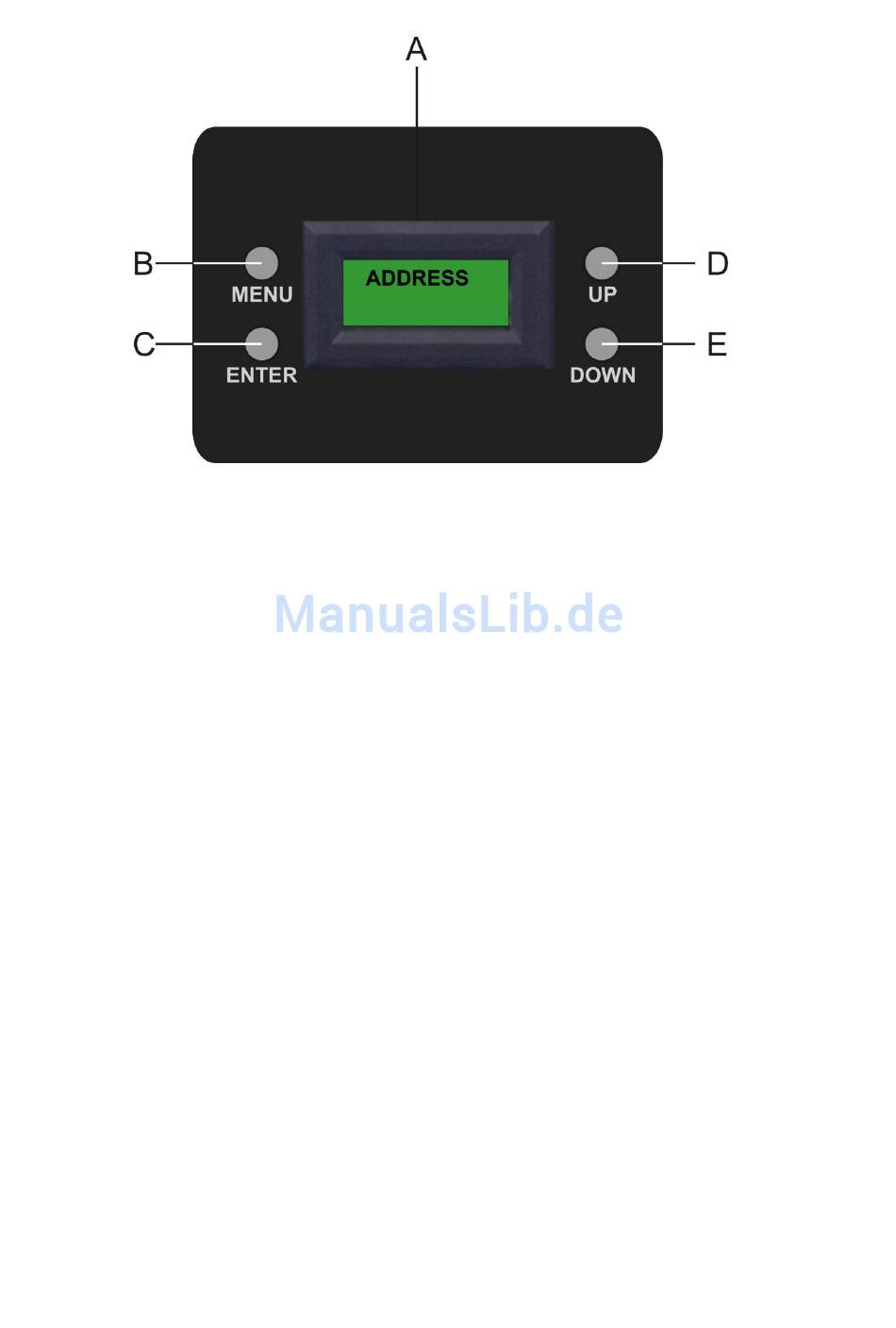

Bedienfeld

A. LCD-Display
B. MENU-Taste
C. ENTER-Taste

DMX-Steuermodus:

Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen und sie sind
mit einem Controller verbunden.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)

DMX-Adresszuweisung

Mit dem Bedienfeld an der Vorderseite können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der
erste Kanal, über den der Expression 3300 vom Controller gesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 15 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Expressions verwenden.
Daher sollte die DMX-Adresse des ersten Expression 3300 1(001) sein. Die DMX-Adresse des zweiten Geräts
sollte 1+15=16 (016) und die DMX-Adresse des dritten sollte 16+15=31 (031) sein, etc.
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jedes einzelne Gerät korrekt gesteuert
werden kann.
Wenn zwei oder mehreren Expressions ähnliche Adressen zugewiesen werden, reagieren sie
entsprechend ähnlich.
Siehe „Adresszuweisung" in der Bedienungsanleitung.
Steuerung:
Nachdem Sie allen Expressions eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Licht-
Controller ansteuern.
Hinweis: Beim Einschalten erkennt der Expression 3300 automatisch, ob er DMX 512-Daten empfängt. Die
„LED" des Bedienfelds blinkt nur, wenn über den DMX-Eingang Daten empfangen werden.
Falls das nicht der Fall ist, könnte eines der folgenden Probleme vorliegen:
• - Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Geräts angeschlossen.
• Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker funktionieren
nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
D. Up-Taste
E. Down-Taste
12
Abb. 6
