HARDWARE INSTALLATION :
Beachten Sie bitte die folgenden Installationshinweise. Da es grosse Unterschiede bei
Notebooks gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Gegebenenfalls installieren sie nun die externe Stromversorgung!
3.
Suchen Sie jetzt einen freien ExpressCard Steckplatz (siehe Kompatibilität bei Techni-
sche Daten) und stecken Sie die Karte vorsichtig in den ausgewählten Steckplatz ein.
Beachten Sie dass die Karte korrekt eingesteckt wird und das kein Kurzschluss ent-
steht.
4.
Bitte versuchen sie nicht die Karte mit Gewalt einzustecken! Und führen sie die Karte
nie in einen PCMCIA Slot ein.
TREIBER INSTALLATION :
Windows ME
Sie benötigen keine Treiber, da diese im Windows integriert sind und die Karte automa-
tisch installiert wird.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394 Geräte" folgen-
de Einträge sehen: <Texas Instruments OHCI konformer IEEE1394 Hostcontroller> .
Ist dieser Eintrag vorhanden, ist die Karte richtig installiert.
Windows 2000 XP und Server2003
Sie benötigen keine Treiber, da diese im Windows integriert sind und die Karte automa-
tisch installiert wird.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394 Geräte" folgen-
de Einträge sehen: <Texas Instruments OHCI konformer IEEE1394 Hostcontroller> .
Ist dieser Eintrag vorhanden, ist die Karte richtig installiert.
Windows Vista/ 7/ 8/ 8.1/ 10
Sie benötigen keine Treiber, da diese im Windows integriert sind und die Karte automa-
tisch installiert wird.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394 Geräte" folgen-
de Einträge sehen: <Texas Instruments OHCI konformer IEEE1394 Hostcontroller> .
Ist dieser Eintrag vorhanden, ist die Karte richtig installiert.
MAC
Sie benötigen keine Treiber, da diese im Mac OS bereits integriert sind und die Karte
automatisch installiert wird. Lediglich unter Mac OS 8.6 ist zuvor ein Update notwendig.
Dieses erhalten sie auf der Mac Homepage. (Stichwort Firewire Support 2.8.x)
LINUX
Da sich die einzelnen Distributionen und Kernelversionen sehr von einander unterschei-
den können wir ihnen leider hier leider keine Installationsanweisung geben. Bitte halten
sie sich an die Installationsanweisung für IEEE1394 Anschlüsse ihrer Linux Version.
2

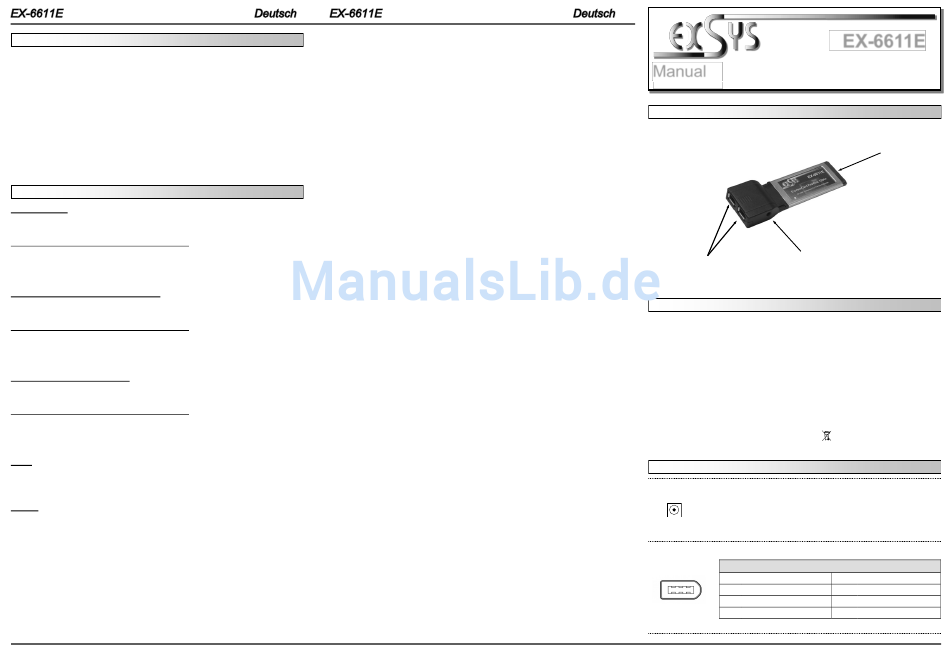

LAYOUT :
2 x FireWire 1394
6 pin connector
for DV-camera, External
FireWire Drives
DESCRIPTION & TECHNICAL INFORMATION :
The EX-6611E is a plug & play high-speed IEEE1394a expansion card for the Ex-
pressCard bus. It provides 2 ports. It uses data transfer rates up to 400Mbit/s. The
design fully utilize the TI chipset, which represents the latest in high speed IEEE1394a
interface technology. It provides a secure and very high data transfer on each single
port. It is not possible to change the address or IRQ settings manually, they will be
obtained automatically by the system (BIOS) and operating system. It fully supports the
OHCI Specification (Open Host Controller Interface).
Compatibility:
Operating system:
Connectors:
Extent of delivery:
Certificates:
JUMPER SETTING & CONNECTORS:
12 Volt Connector:
3
Manual
Vers. 1.0 / 04.08.2015
Connector for external 12V power
supply EX-6992 (optional)
ExpressCard Slot 34mm
WinME/ 2000/ XP/ Server 2003/ Vista/ 7/ 8/ 8.1/10/MAC/ Linux
2 x 9Pin IEEE1394a
EX-6611E, English manual
CE
/ FCC / RoHS / WEEE
ATTENTION !!!
Use only with power supply which is included in delivery !!!
Never connect or release the plug while the PC power is on!
6 pin FireWire 1394A port:
1 3 5
Pin
Signal
1
Power
2
GND
2 4 6
3
TPB-
4
EX-6611E
ExpressCard Slot
DE97424562 / WHQL
Pin
Signal
4
TPB+
5
TPA-
6
TPA+
