Micro-Membran-Flüssigkeitspumpe NF 1.25
1 Auslass
2 Einlass
3 Anschlussplatte
4 Antrieb
5 Anschlusslitzen
6 Abschlussplatte
7 Zwischenplatte
1 Auslassventil
2 Einlassventil
3 Förderraum
4 Membrane
5 Exzenter
6 Pleuel
7 Pumpenantrieb
KNF Flodos BA_NF1.25_DE_02_163241
Original-Betriebs- und Montageanleitung
5.

Aufbau und Funktion

Aufbau

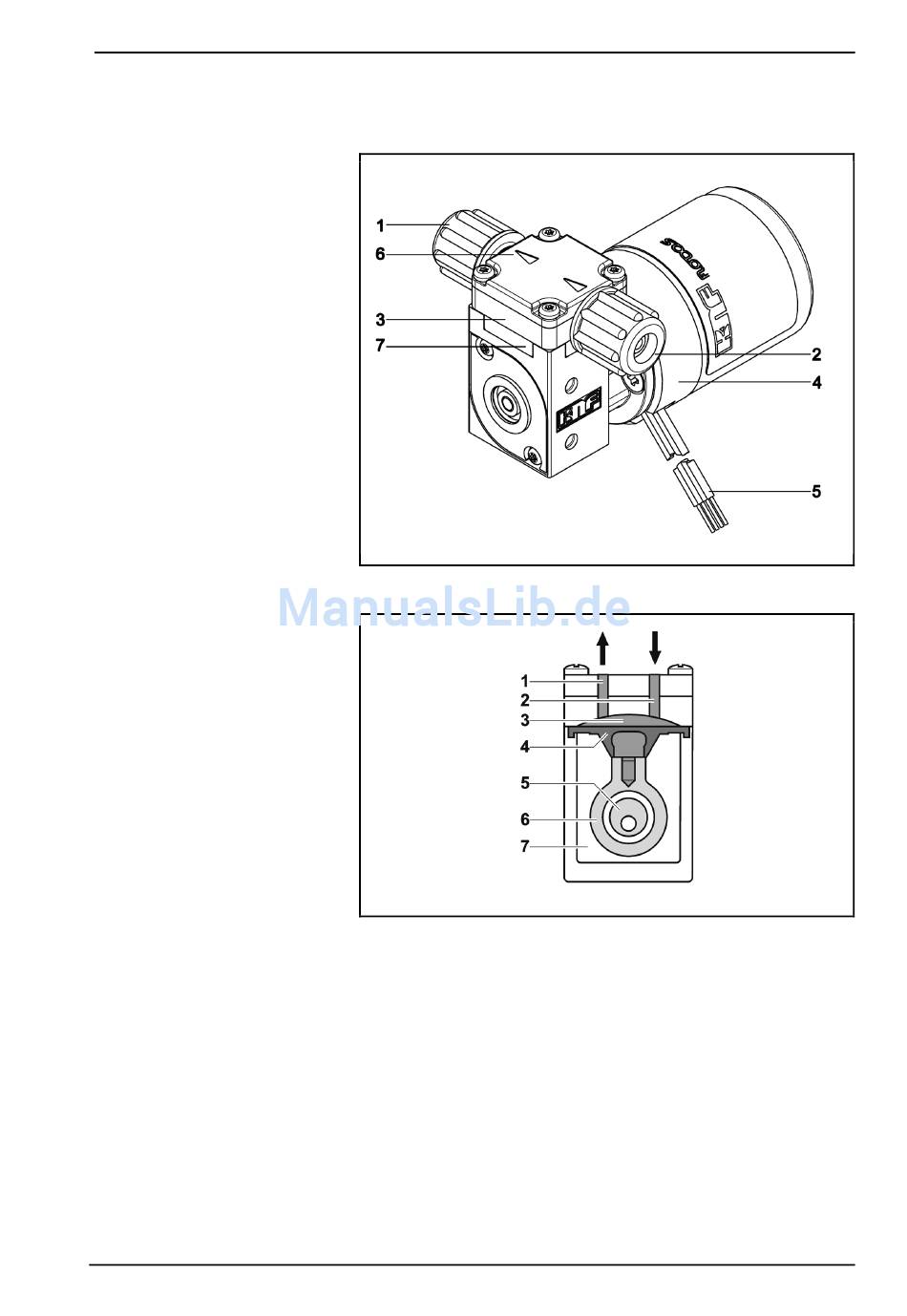

Fig. 1: Micro –Membran-Flüssigkeitspumpe NF1.25
Fig. 2: Aufbau Pumpe
Die Micro-Membran-Flüssigkeitspumpen basieren auf der Technik
der oszillierenden Verdrängerpumpen. Die elastische Membrane
(4) wird durch den Exzenter (5) und den Pleuel (6) auf und ab
bewegt. Im Abwärtshub saugt sie das zu fördernde Medium über
das Einlassventil (2) an. Im Aufwärtshub drückt die Membrane das
Medium über das Auslassventil (1) aus dem Pumpenkopf heraus.
Der Förderraum (3) ist vom Pumpenantrieb (7) durch die Membra-
ne hermetisch getrennt.
