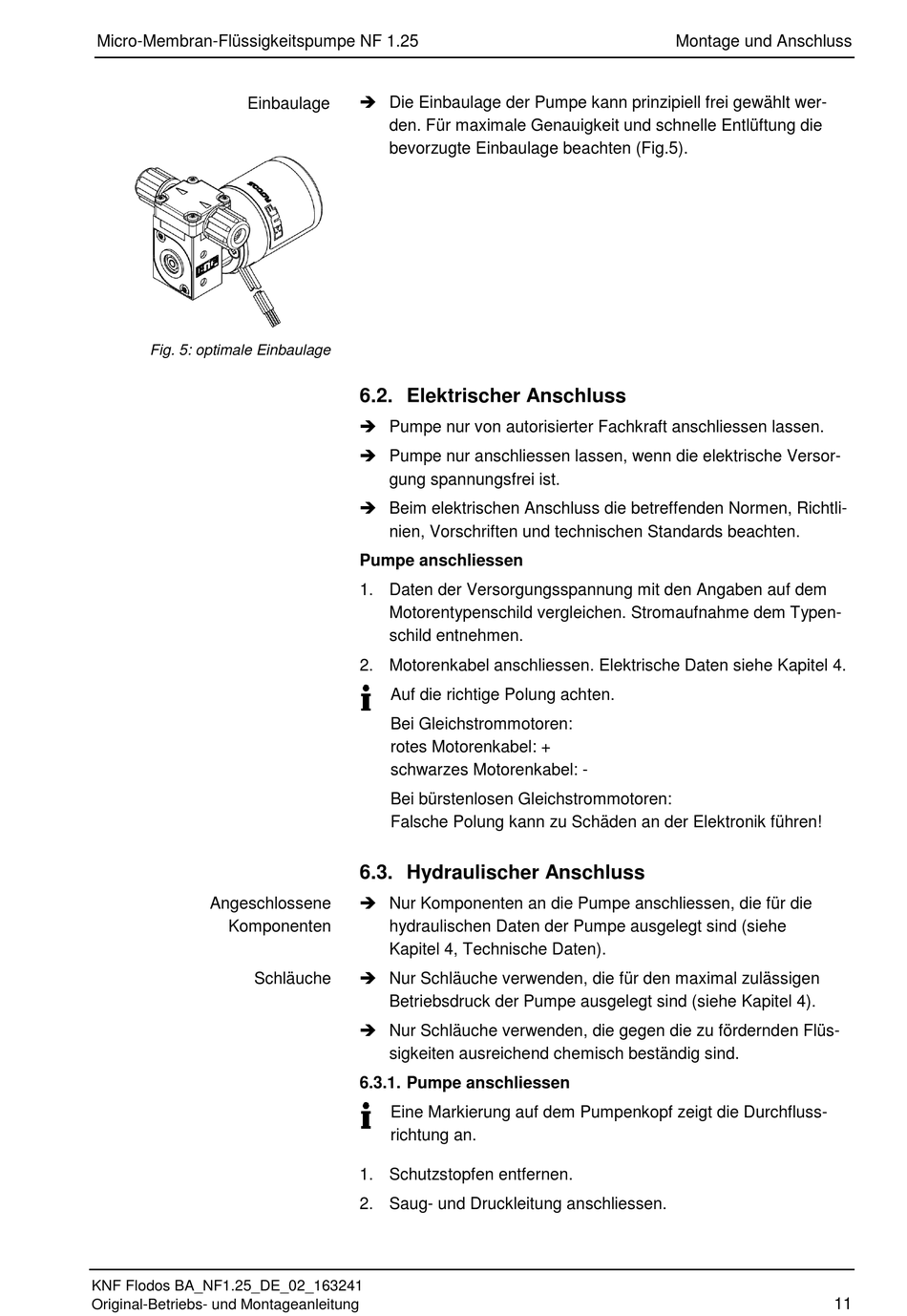

Micro-Membran-Flüssigkeitspumpe NF 1.25
Einbaulage
Fig. 5: optimale Einbaulage
Angeschlossene
Komponenten
Schläuche
KNF Flodos BA_NF1.25_DE_02_163241
Original-Betriebs- und Montageanleitung
Die Einbaulage der Pumpe kann prinzipiell frei gewählt wer-
den. Für maximale Genauigkeit und schnelle Entlüftung die
bevorzugte Einbaulage beachten (Fig.5).
6.2. Elektrischer Anschluss
Pumpe nur von autorisierter Fachkraft anschliessen lassen.
Pumpe nur anschliessen lassen, wenn die elektrische Versor-
gung spannungsfrei ist.
Beim elektrischen Anschluss die betreffenden Normen, Richtli-
nien, Vorschriften und technischen Standards beachten.
Pumpe anschliessen
1.
Daten der Versorgungsspannung mit den Angaben auf dem
Motorentypenschild vergleichen. Stromaufnahme dem Typen-
schild entnehmen.
2.
Motorenkabel anschliessen. Elektrische Daten siehe Kapitel 4.
Auf die richtige Polung achten.
Bei Gleichstrommotoren:
rotes Motorenkabel: +
schwarzes Motorenkabel: -
Bei bürstenlosen Gleichstrommotoren:
Falsche Polung kann zu Schäden an der Elektronik führen!
6.3. Hydraulischer Anschluss
Nur Komponenten an die Pumpe anschliessen, die für die
hydraulischen Daten der Pumpe ausgelegt sind (siehe
Kapitel 4, Technische Daten).
Nur Schläuche verwenden, die für den maximal zulässigen
Betriebsdruck der Pumpe ausgelegt sind (siehe Kapitel 4).
Nur Schläuche verwenden, die gegen die zu fördernden Flüs-
sigkeiten ausreichend chemisch beständig sind.
6.3.1. Pumpe anschliessen
Eine Markierung auf dem Pumpenkopf zeigt die Durchfluss-
richtung an.
1.
Schutzstopfen entfernen.
2.
Saug- und Druckleitung anschliessen.
Montage und Anschluss
11
