Harvia M3 SL Anleitung Seite 6

A
M3 SL
210
20 SL
210
210
20 SL Boiler
210
Classic 140 SL
405
Classic 220 Duo
405
20 Duo
405
36 Duo
350
50 SL
Classic 220 Duo,
20 Duo, 36 Duo

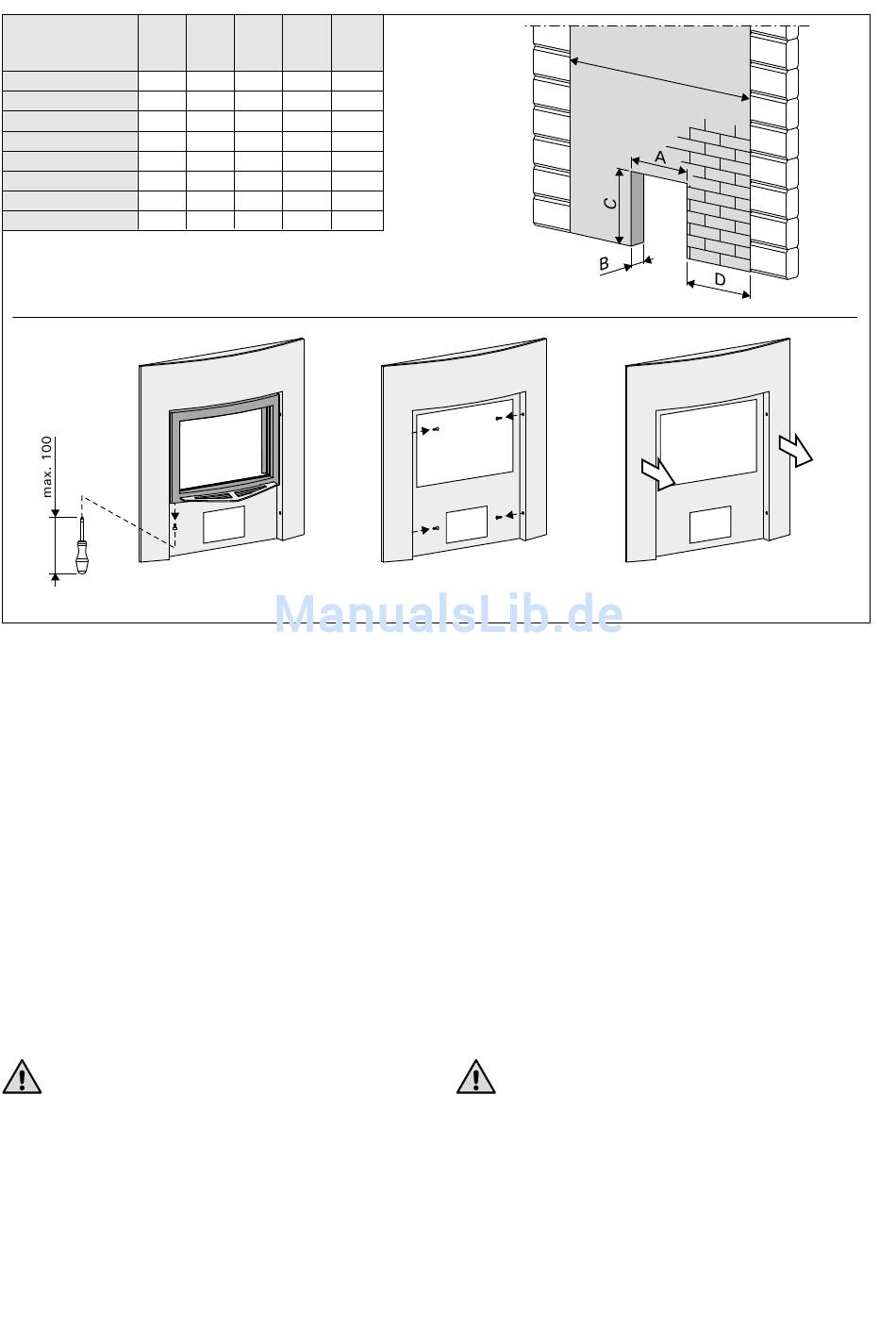

Kiukaan asentaminen
Kiuas asennetaan betoni- tai tiiliseinään tehtyyn
aukkoon (mitat kuvassa).
SL-mallit
Irrota kiukaan saranatappi ja luukku.
•
Työnnä kiukaan tulitilan jatke aukon läpi niin
•
pitkälle, että saat luukun paikoilleen.
Duo-mallit
Irrota kaulus.
•
Työnnä kiukaan tulitilan jatke aukon läpi niin
•
pitkälle, että saat kauluksen ja luukun paikoil-
leen.
Vedä kiuasta takaisinpäin sen verran, että kau-
•
lus painuu seinää ja luukkua vasten.
Asentaminen Harvia-teräspiippuun
Palamattoman seinän, jonka läpi kiuas on
asennettu, on jatkuttava ulkokattoon asti.
Vähimmäissuojaetäisyys palava-aineisten ra-
kenteiden ja teräspiipun ulkovaipan välillä on
100 mm.
B C D E
max. min. min. min.
150 390 590 1390
150 390 610 1430
150 390 610 1430
150 390 620 1445
150 485 535 1475
150 485 515 1430
150 485 555 1510
150 615 580 1510
Montering av ugnen
Ugnen installeras i en öppning i en betong- eller
tegelvägg.
SL-modellerna
Ta loss ugnens gångjärnstapp och lucka.
•
Skjut in ugnens eldstadsförlängning genom
•
öppningen så långt att luckan kommer på rätt
plats.
Duo-modellerna
Dra bort kragen.
•
Skjut in ugnens eldstadsförlängning genom
•
öppningen så långt att kragen och luckan kom-
mer på rätt plats.
Dra ugnen så långt bakåt att kragen trycker
•
mot väggen och luckan.
Ugnens anslutning till Harvia stålskorsten
Obrännbar väggmaterial dess genom bastuugn
är installerat ska nå ända upp till tak. Säker-
hetsavståndet mellan strukturer av brännbara ma-
terial och stålskorstenens ytterhölje bör vara minst
100 mm.
E
