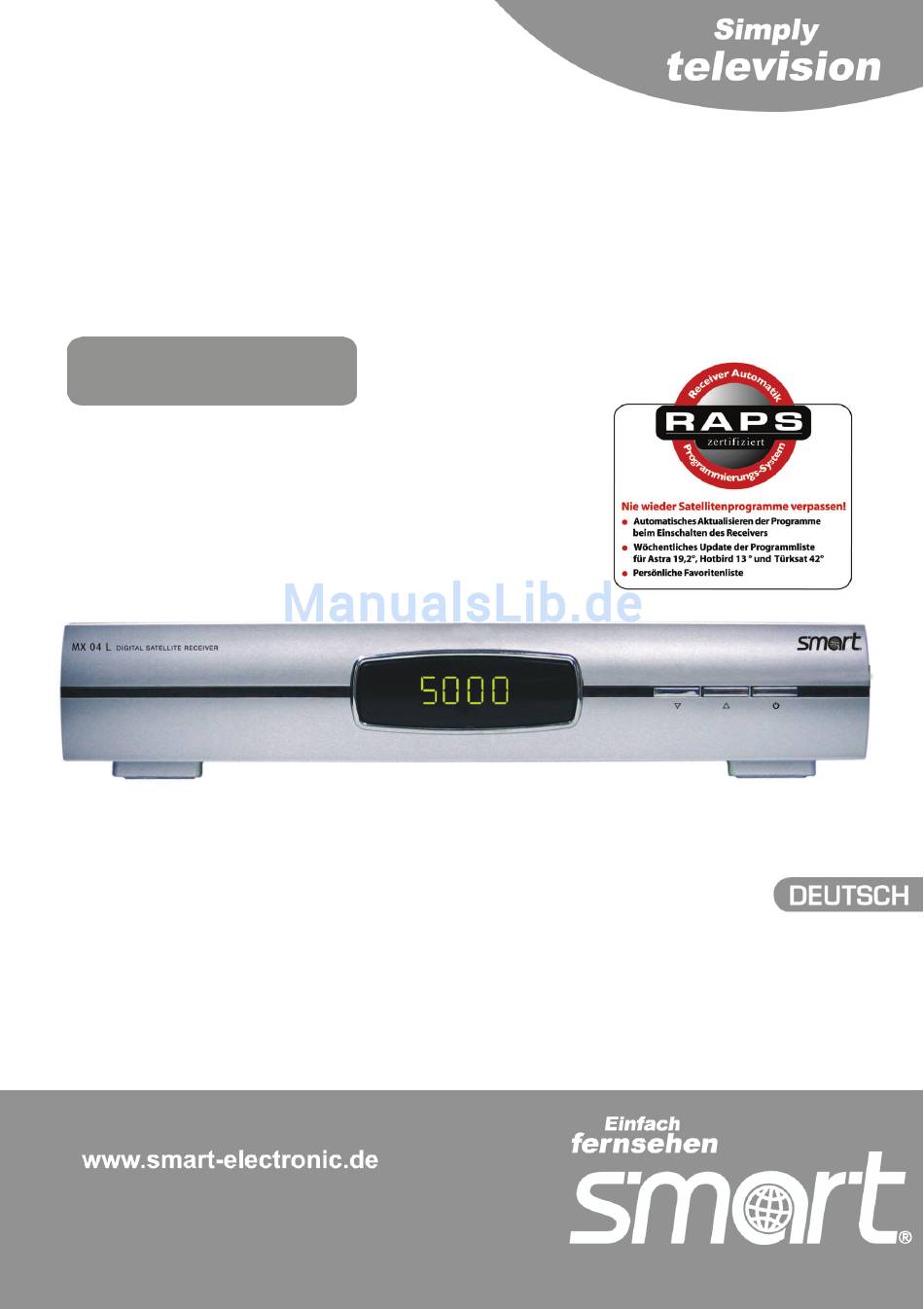

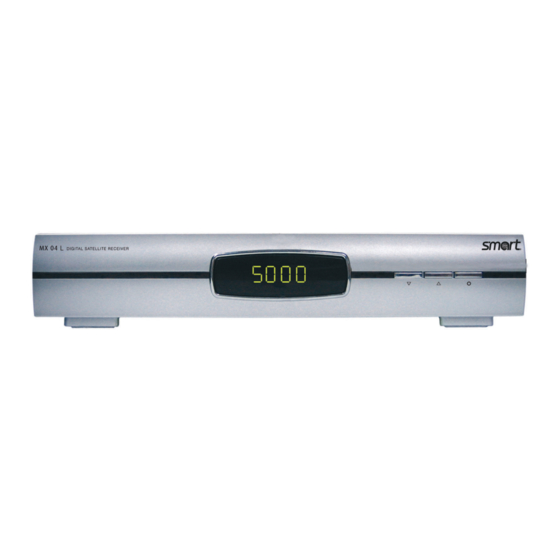

- Seite 1 Digitaler Satelliten Receiver MX 04 L Ergänzung zur Bedienungsanleitung MX 04 Version: 26.08.2008...
-
Seite 2: Hinweis Zu Diesem Dokument
Die Bedienungsanleitung für den Receiver MX 04 und diese Ergänzung bilden zusammen die Bedienungsanleitung für den Receiver MX 04 L. Lesen Sie die Bedienungsanleitung des Smart MX 04 und die Ergänzung zur Bedienungsanleitung MX 04 sorgfältig durch, bevor sie den Receiver in Betrieb nehmen. -
Seite 3: Anschluss An Ein Unicable-System
Unicable- System vorhanden ist. Der digitale Satelliten Receiver MX 04 L ermöglicht es, anstelle der verschiedenen LNB-Frequenzen den Empfangsmodus auf den Unicable- Standard umzustellen. Damit ist es möglich, je nach Anlagentyp bis zu acht Receiver unabhängig voneinander an nur eine Stammleitung anzuschließen. -
Seite 4: Einstellen Der Zf-Kanäle Und Frequenzen
Einstellen der ZF-Kanäle und Frequenzen Receiver anschalten. Taste auf der Fernbedienung drücken Mit Tasten "Installation" anwählen und mit bestätigen. Passwort eingeben (Im Lieferzustand ist 0000 voreingestellt). Abbildung 2: Passworteingabe Das Installationsmenü wird angezeigt. Abbildung 3: Installationsmenü Smart MX 04 L... - Seite 5 Anschluss an ein Unicable-System Menüpunkt "Antenneneinstellungen" anwählen und bestätigen. Menüpunkt "LNB Frequenz" auswählen und dort "unicable (9750-10600)" auswählen Abbildung 4: Menüpunkt "LNB Frequenz" Smart MX 04 L...
- Seite 6 Reihenfolge den angeschlossenen Receivern zuweisen). Abbildung 5: ZF-Kanal einstellen Menüpunkt "Center Freq" auswählen und die zum ZF-Kanal zugehörige Frequenz (siehe Zuordnungstabelle) einstellen. Die Pegelanzeigen "Signalstärke" und "Signalqualität" schlagen bei der korrekt eingestellten Frequenz sofort aus. Abbildung 6: Frequenz einstellen Smart MX 04 L...
- Seite 7 Anschluss an ein Unicable-System Taste drücken Die Einstellungen werden gespeichert. Abbildung 7: Einstellungen speichern Sie befinden sich wieder im "Installationsmenü" Noch zwei Mal die Taste drücken. Der Receiver ist empfangsbereit und im Normalmodus. Smart MX 04 L...
