Alienware M17x Handbuch Seite 66

WARNUNG: Für CATV-Systemmonteure - Der Abschnitt 820.93 der US-
amerikanischen Stromnormen (National Electric Code (NEC)), ANSI/NFPA
70: 2005 (für die USA und Kanada) und/oder die Norm EN60728-11: 2005
(für die EU) enthalten Richtlinien zur ordnungsgemäßen Erdung und
geben vor, dass der Schutz des Koaxialkabels mit dem Erdungssystem
des Gebäudes verbunden und so nahe wie möglich am Kabeleintrittspunkt
angeschlossen werden muss.
Für Anwender und Monteure in den EU-Mitgliedsstaaten - EN60728-11: 2005
enthält Informationen zu den Anforderungen an die Trennung einer Antenne
von Stromversorgungssystemen,
Überspannungen, an den Schutz des Antennensystems, an die Erdung
und Isolierung von Antennensystemen, an die mechanische Stabilität von
Außenantennen und die Größe der Schutzleiter, an den idealen Aufstellungsstandort
der Antennenentladeeinrichtung, an den Anschluss der Erdungselektroden und an
die allgemeinen Anforderungen für Erdungselektroden.
an den Schutz vor atmosphärischen
APPENDIX B: DETAILLIERTE INFORMATIONEN ZU SICHERHEIT, UMWELTSCHUTZ UND ZULASSUNG

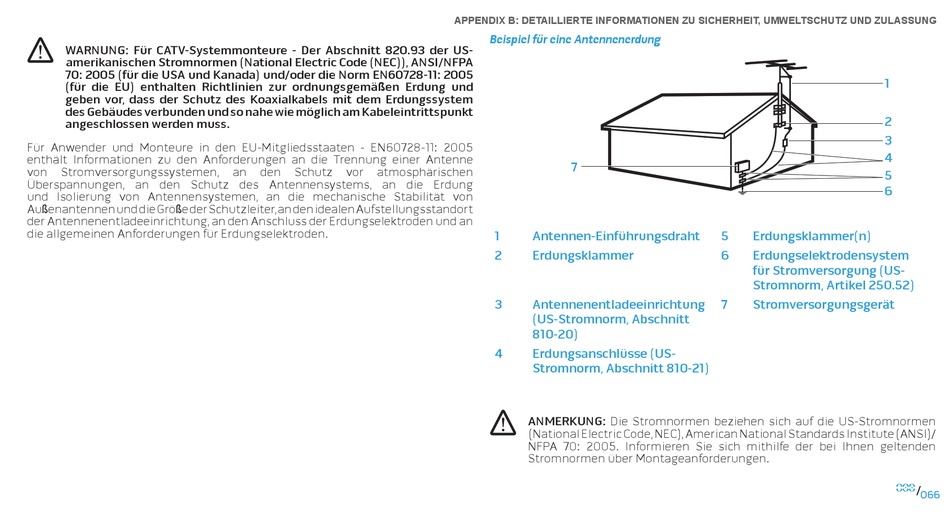

Beispiel für eine Antennenerdung
7
1 Antennen-Einführungsdraht
2 Erdungsklammer
3 Antennenentladeeinrichtung
(US-Stromnorm, Abschnitt
810-20)
4 Erdungsanschlüsse (US-
Stromnorm, Abschnitt 810-21)
ANMERKUNG: Die Stromnormen beziehen sich auf die US-Stromnormen
(National Electric Code, NEC), American National Standards Institute (ANSI)/
NFPA 70: 2005. Informieren Sie sich mithilfe der bei Ihnen geltenden
Stromnormen über Montageanforderungen.
1
2
3
4
5
6
5 Erdungsklammer(n)
6 Erdungselektrodensystem
für Stromversorgung (US-
Stromnorm, Artikel 250.52)
7 Stromversorgungsgerät
