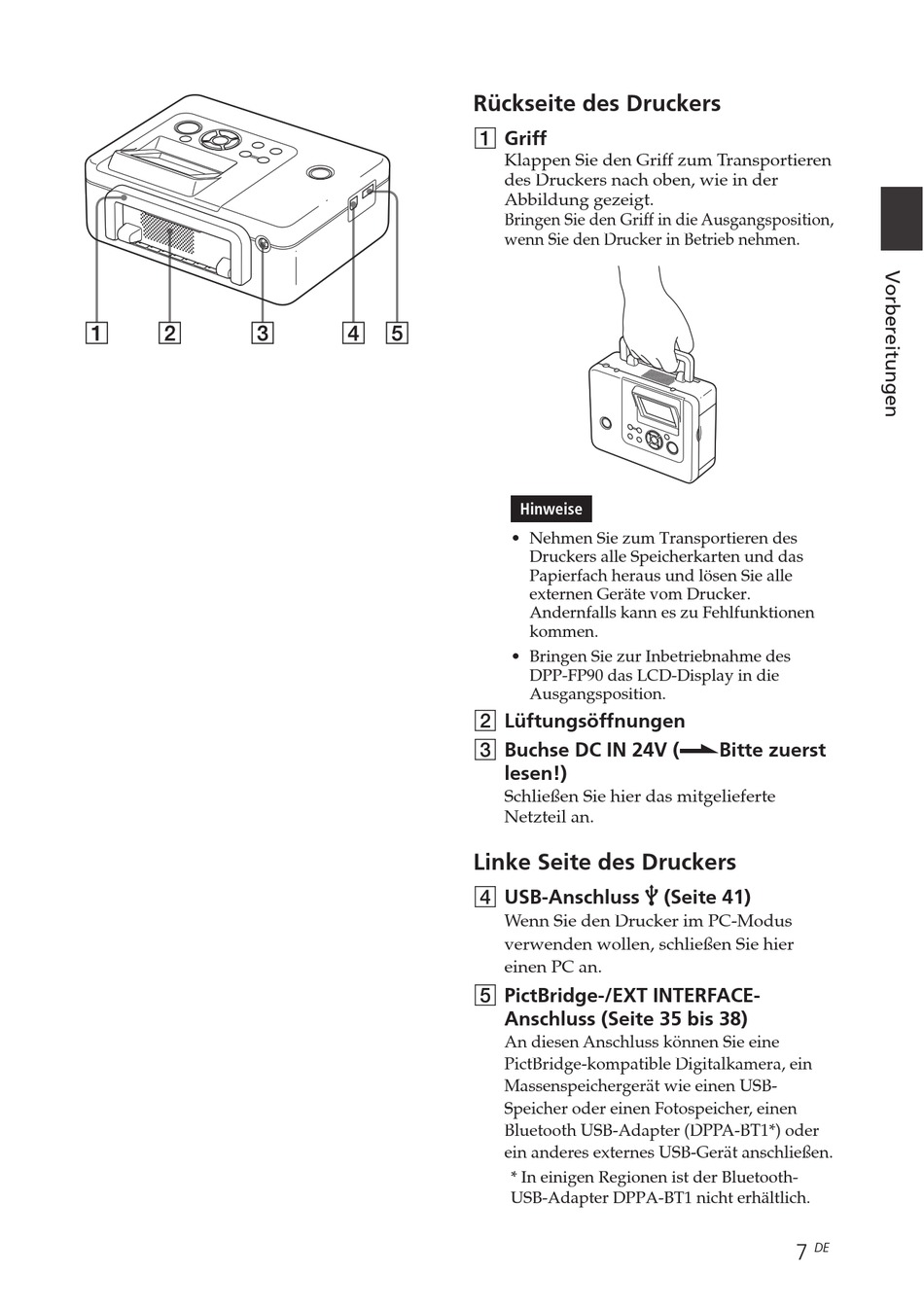

Rückseite des Druckers
1 Griff
Klappen Sie den Griff zum Transportieren
des Druckers nach oben, wie in der
Abbildung gezeigt.
Bringen Sie den Griff in die Ausgangsposition,
wenn Sie den Drucker in Betrieb nehmen.
Hinweise
• Nehmen Sie zum Transportieren des
Druckers alle Speicherkarten und das
Papierfach heraus und lösen Sie alle
externen Geräte vom Drucker.
Andernfalls kann es zu Fehlfunktionen
kommen.
• Bringen Sie zur Inbetriebnahme des
DPP-FP90 das LCD-Display in die
Ausgangsposition.
2 Lüftungsöffnungen
3 Buchse DC IN 24V (.Bitte zuerst
lesen!)
Schließen Sie hier das mitgelieferte
Netzteil an.
Linke Seite des Druckers
4 USB-Anschluss
Wenn Sie den Drucker im PC-Modus
verwenden wollen, schließen Sie hier
einen PC an.
5 PictBridge-/EXT INTERFACE-
Anschluss (Seite 35 bis 38)
An diesen Anschluss können Sie eine
PictBridge-kompatible Digitalkamera, ein
Massenspeichergerät wie einen USB-
Speicher oder einen Fotospeicher, einen
Bluetooth USB-Adapter (DPPA-BT1*) oder
ein anderes externes USB-Gerät anschließen.
* In einigen Regionen ist der Bluetooth-
USB-Adapter DPPA-BT1 nicht erhältlich.
(Seite 41)
DE
7
