Vorbereitungen

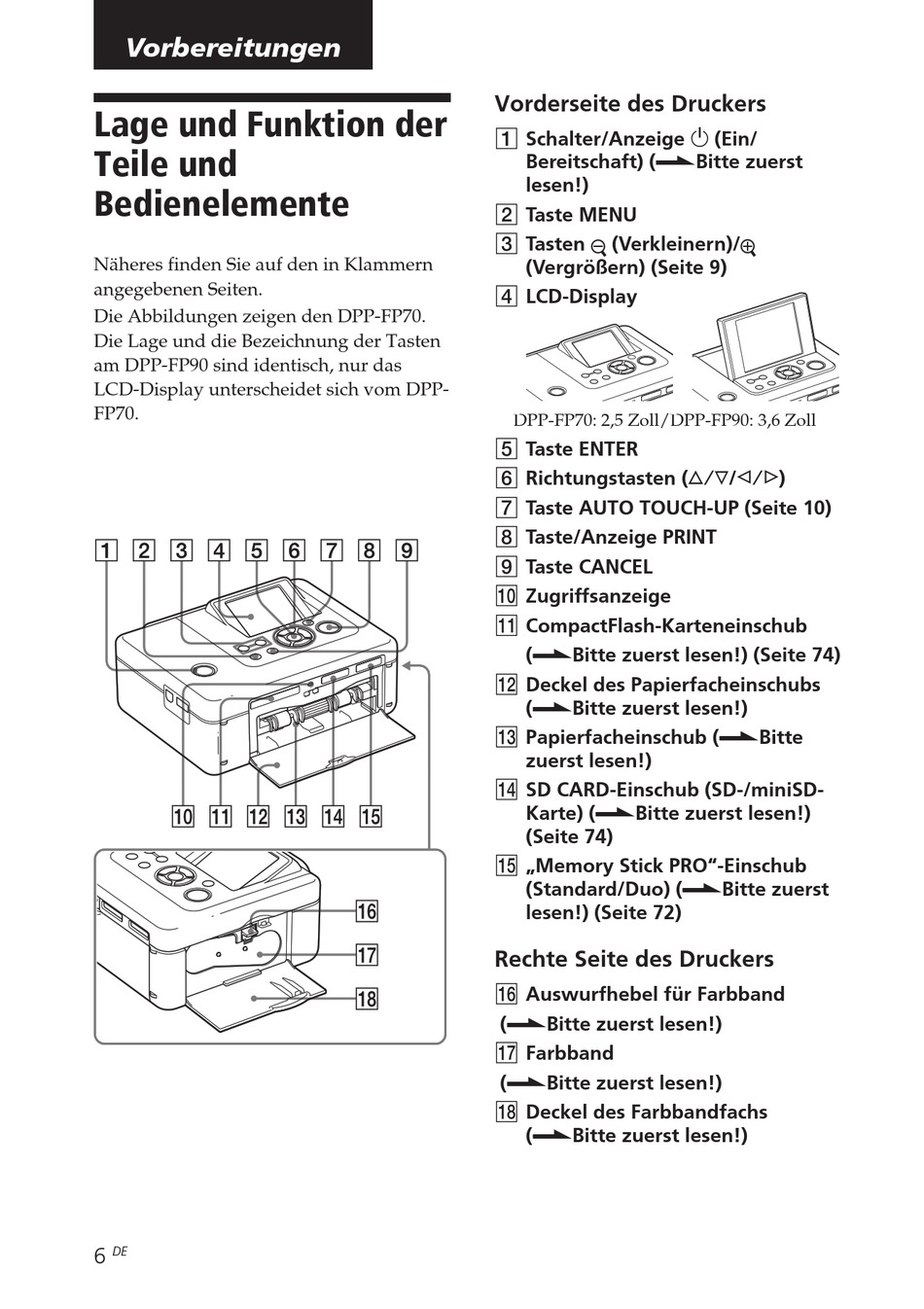

Lage und Funktion der
Teile und
Bedienelemente
Näheres finden Sie auf den in Klammern
angegebenen Seiten.
Die Abbildungen zeigen den DPP-FP70.
Die Lage und die Bezeichnung der Tasten
am DPP-FP90 sind identisch, nur das
LCD-Display unterscheidet sich vom DPP-
FP70.
DE
6
Vorderseite des Druckers
1 Schalter/Anzeige 1 (Ein/
Bereitschaft) (.Bitte zuerst
lesen!)
2 Taste MENU
3 Tasten
(Verkleinern)/
(Vergrößern) (Seite 9)
4 LCD-Display
DPP-FP70: 2,5 Zoll/DPP-FP90: 3,6 Zoll
5 Taste ENTER
6 Richtungstasten (f/F/g/G)
7 Taste AUTO TOUCH-UP (Seite 10)
8 Taste/Anzeige PRINT
9 Taste CANCEL
0 Zugriffsanzeige
qa CompactFlash-Karteneinschub
(.Bitte zuerst lesen!) (Seite 74)
qs Deckel des Papierfacheinschubs
(.Bitte zuerst lesen!)
qd Papierfacheinschub (.Bitte
zuerst lesen!)
qf SD CARD-Einschub (SD-/miniSD-
Karte) (.Bitte zuerst lesen!)
(Seite 74)
qg „Memory Stick PRO"-Einschub
(Standard/Duo) (.Bitte zuerst
lesen!) (Seite 72)
Rechte Seite des Druckers
qh Auswurfhebel für Farbband
(.Bitte zuerst lesen!)
qj Farbband
(.Bitte zuerst lesen!)
qk Deckel des Farbbandfachs
(.Bitte zuerst lesen!)
