TT-DEC-R – Handbuch

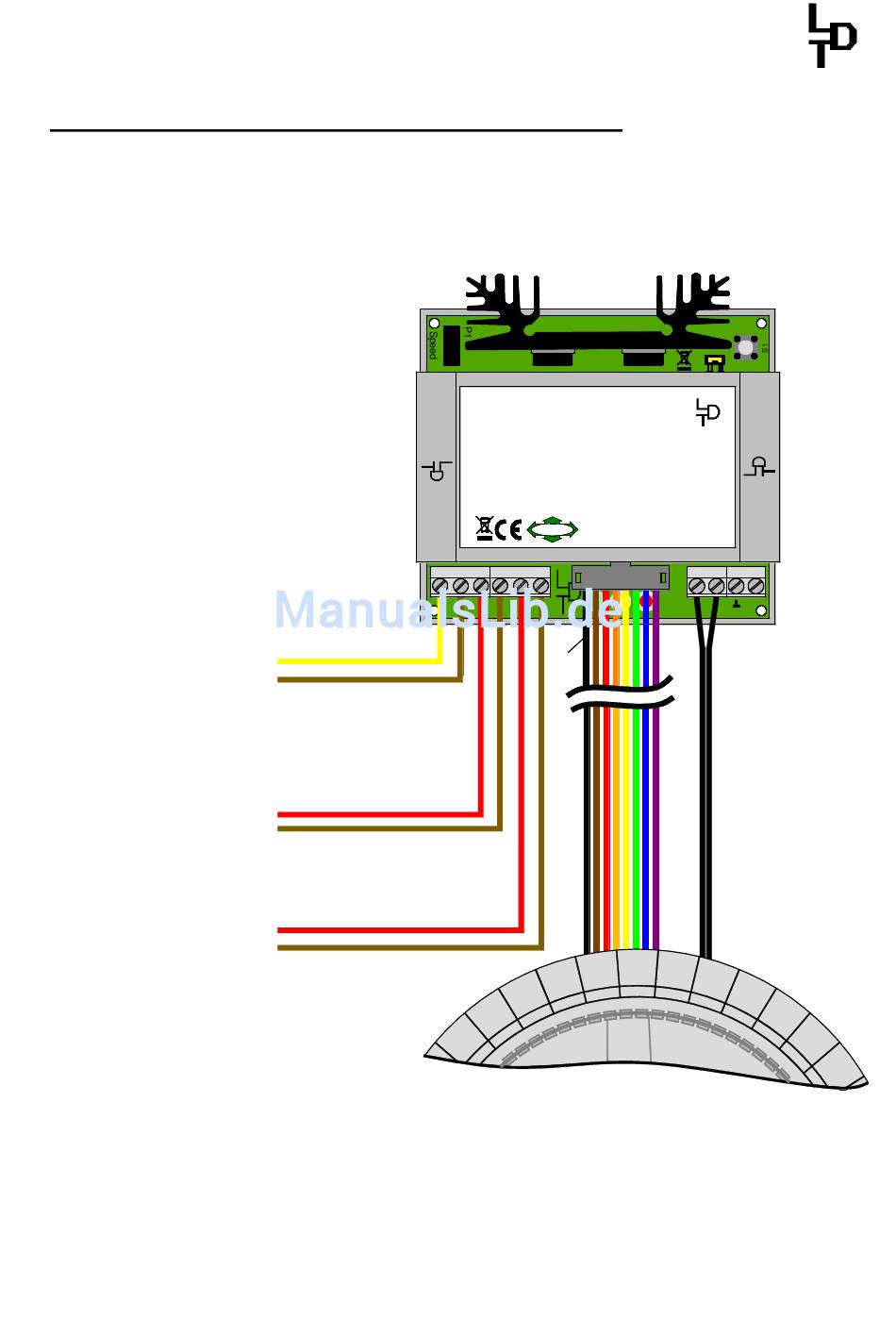

5.2.2. TT-DEC-R an die neue Variante anschließen:
Das 8-polige Flachbandkabel, mit dem die neue Variante der Roco Drehscheibe 42615
ausgestattet ist, hat an den Ende jeweils graue Flachstecker. Stecken Sie den
Flachstecker von einem der beiden Enden des Flachbandkabels vorsichtig so auf den
Platinenstecker des TT-DEC-R, dass die schwarze Einzelader des Flachbandkabels
nach links zeigt, wie in der nachfolgenden Abbildung gezeigt.
Vom Modellbahntrafo
From transformer
Von Digitalzentrale
oder Booster
From command station
or booster
Ringleitung "Schalten"
Ring conductor "switching"
Ringleitung "Fahren"
Ring conductor "driving"
page_1151
Stecken Sie den Flachstecker vom anderen Ende des Flachbandkabels nun so auf die
Kontaktzunge des Drehscheiben-Unterflurantriebes auf, wie im Handbuch zur Roco
Drehscheibe beschrieben.
TT-DEC-R
Rev. 1.2
Drehscheiben-Decoder
KL1
+ ~
- ~
16...18V~
22...24V=
gelb
yellow
braun
brown
rot
red
braun
brown
rot
red
braun
brown
Roco Drehscheibe 42615 neue Variante
Roco Turntable 42615 new version
11
-
IC4
IC3
Z805
LM317
Digital-Profi werden!
Drehscheiben-Decoder
TT-DEC-R
(DCC und Märklin-Motorola)
Für Roco H0 Drehscheibe 42615.
Littfinski DatenTechnik (LDT)
Multi-Digital
www.ldt-infocenter.com
KL2
Littfinski DatenTechnik (LDT)
ST4
LED1
LED2
LED3
red brown
red brown
+
+
K
J
K
J
green yellow
Commands
Track
schwarz
black
-
JP1
2L 3L
D-25492 Heist
KL3
KL4
A
+
M2
M1
Rückmeldg.
red
Feedback
Motorkabel
motor cable
