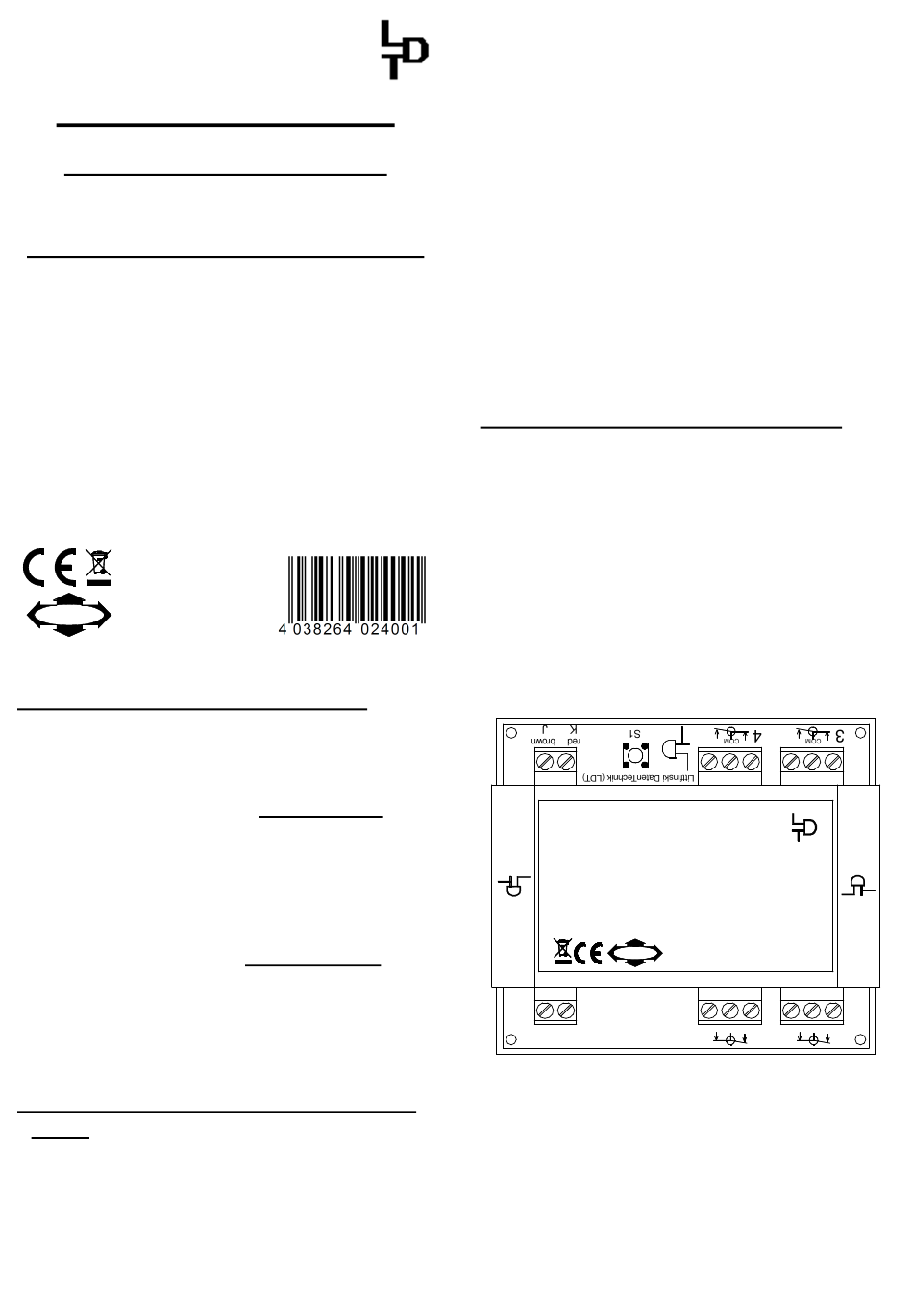

LDT SA-DEC-4-MM-G Bedienungsanleitung

L D T
ittfinski aten echnik (
Bedienungsanleitung
4fach Schaltdecoder
aus der Digital-Profi-Serie !
SA-DEC-4-MM-G
(Mit
externer Versorgungsmöglichkeit
>> Fertiggerät <<
Geeignet für das Märklin-Motorola-Format:
(z.B. Märklin-Digital∼ [Control Unit, Central Station 1
und 2], Intellibox, EasyControl, ECoS, KeyCom-MM,
DiCoStation, EDiTS, EDiTS pro u.a.)
Zum digitalen Ansteuern von:
⇒ Verbrauchern bis 4 Ampere pro Ausgang
(z.B. Beleuchtung, Gleisabschnitte spannungsfrei schalten).
schwergängigen Weichen- und Signalantrieben
⇒
(bei Antrieben mit integrierter Endabschaltung).
Dieses Produkt ist kein Spielzeug! Nicht empfohlen für Kinder unter 14 Jahren. Der
Bausatz enthält Kleinteile. Darum nicht in die Hände von Kindern unter 3 Jahren!
Bei unsachgemäßem Gebrauch
funktionsbedingte Kanten und Spitzen! Bitte diese Anleitung gut verwahren.
Multi-Digital
Vorwort / Sicherheitshinweise:
Sie haben für Ihre Modelleisenbahn den 4fach Schaltdecoder
SA-DEC-4 aus dem Sortiment von Littfinski DatenTechnik (LDT)
als Bausatz oder als Fertigmodul erworben.
Wir wünschen Ihnen mit diesem Produkt viel Spaß!
Schaltdecoder SA-DEC-4 aus der Digital-Profi-Serie lassen
sich problemlos an Ihrer Digitalanlage betreiben.
Geeignet ist der SA-DEC-4 für das Märklin-Digital~ bzw.
Märklin-Motorola Digitalformat.
Der Decoder SA-DEC-4 ist multiprotokollfähig und somit an
der Intellibox problemlos einsetzbar.
Sie erhalten auf den Decoder eine 24 Monate Garantie (gilt nur
für das Fertigmodul).
• Lesen Sie diese Anleitung sorgfältig durch. Bei Schäden, die
durch Nichtbeachtung der Anleitung entstehen, erlischt der
Garantieanspruch. Für Folgeschäden, die daraus resultieren,
übernehmen wir keine Haftung.
Decoder an die Digitalanlage anschließen:
• Wichtig:
Führen
ausgeschalteter Fahrspannung durch (Stop-Taste der
Steuereinheit betätigen oder Netzstecker ziehen).
Die Digitalinformationen erhält der Decoder über die
Anschlußklemme KL2. Versorgen Sie ihn damit entweder über
ein Anschlußgleis oder besser direkt aus der Steuereinheit bzw.
einem Booster, da ihm dann störungsfreie Daten zur Verfügung
stehen.
LDT
)
210313
Art.-Nr.:
)
besteht Verletzungsgefahr
Sie alle Anschlußarbeiten
Beachten Sie bitte die Kennzeichnung an der Klemme KL2.
Die neben der Klemme stehende Farbgebung 'Black/Schwarz'
und 'Red/Rot' ist bei Arnold-Digital (alt) und Märklin-Digital=
gebräuchlich.
Andere Systeme benutzen die Buchstaben 'J' und 'K'.
Wenn Sie den Decoder auf einer Märklin-Digital~ bzw. Märklin-
Motorola Anlagen einsetzen, so beachten Sie bitte die
Kennzeichnung 'red/rot' und 'brown/braun'.
Seine Spannungsversorgung erhält der Decoder über die
zweipolige Anschlußklemme KL1. Die Spannung darf im Bereich
von 12 bis 18V~ liegen (Wechselspannungsausgang eines
Modellbahntransformators).
Möchten Sie den Decoder SA-DEC-4 nicht separat aus einem
Trafo speisen, so können Sie mit zwei Drähten die Klemmen
KL1 und KL2 brücken. Der Decoder wird dann komplett aus
dem Digitalnetz versorgt.
Schließen Sie anschließend die Verbraucher (z.B. Beleuchtung,
Motoren oder Weichen- und Signalspulen) an die Ausgänge 1 bis
4. Der mit 'COM' gekennzeichnete Kontakt ist der gemeinsame
Anschluß des bistabilen Relais.
Einlernen der Decoderadresse:
Zum Einlernen der Decoderadresse sollten Sie an den Ausgang
1 einen Verbraucher anschließen. Da man das bistabile Relais
auch hören kann, ist dies zum Einlernen der Decoderadresse
jedoch nicht zwingend notwendig.
durch
Digital-Profi werden!

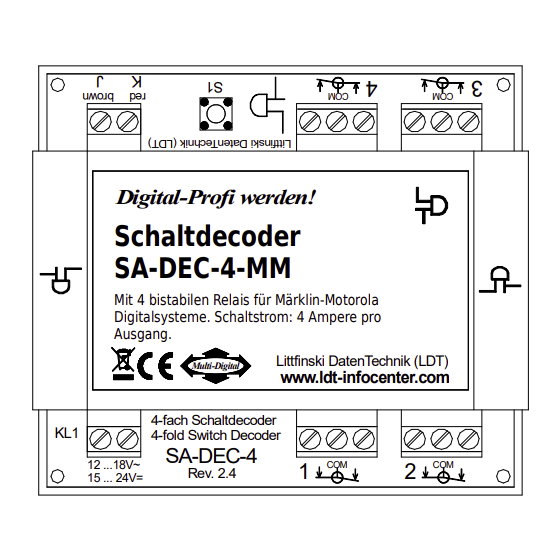

Schaltdecoder
SA-DEC-4-MM
Mit 4 bistabilen Relais für Märklin-Motorola
Digitalsysteme. Schaltstrom: 4 Ampere pro
Ausgang.
KL1
12 ...18V~
15 ... 24V=
•
Schalten
Modellbahnanlage ein.
•
Betätigen Sie die Programmiertaste S1.
bei
•
Das Relais am Ausgang 1 wird jetzt automatisch alle 1,5
Sekunden umgeschaltet. Dieses ist ein Zeichen dafür, daß
sich der Decoder im Lernbetrieb befindet.
•
Drücken Sie jetzt eine Taste aus der Tastengruppe, die Sie
dem Decoder zuordnen wollen. Sie können zum Einlernen
der Decoderadresse aber auch einen Weichen-Schaltbefehl
über einen Personal Computer auslösen.
Littfinski DatenTechnik (LDT)
Multi-Digital
www.ldt-infocenter.com
4-fach Schaltdecoder
4-fold Switch Decoder
SA-DEC-4
COM
1
Rev. 2.4
Sie die Spannungsversorgung
COM
2
Ihrer
