TT-DEC-R – Handbuch
3.2. Motorkabel anlöten:
Jedem Drehscheiben-Decoder TT-DEC-R liegt ein 2 m langes 2-poliges Motorkabel
bei. An einem der beiden Enden, ist das Motorkabel mit zwei Drosseln ausgerüstet.
Vor dem Umbau ist der Motor des Unterflurantriebs über zwei Kabel mit der Platine
verbunden. Entfernen Sie diese beiden Kabel zunächst, indem Sie diese von den
Motoranschlüssen und der Platine ablöten.
Nachdem Sie die beiden Kabel abgelötet haben, löten Sie das Motorkabel, das jedem
Drehscheiben-Decoder TT-DEC-R beiliegt, an die beiden Motoranschlüsse, wie im
Abschnitt 3.2.1. beschrieben.
Ist der Motor nicht über zwei Kabel mit der Leiterplatte verbunden, handelt es sich bei
der Drehscheibe um die älteste von Roco gebaute Variante der H0 Drehscheibe 42615.
Bei dieser ältesten Variante wird der Motor über zwei Kontaktfedern, die auf der
Leiterplatte vernietet sind und gegen zwei Kontaktflächen am Motor drücken, mit

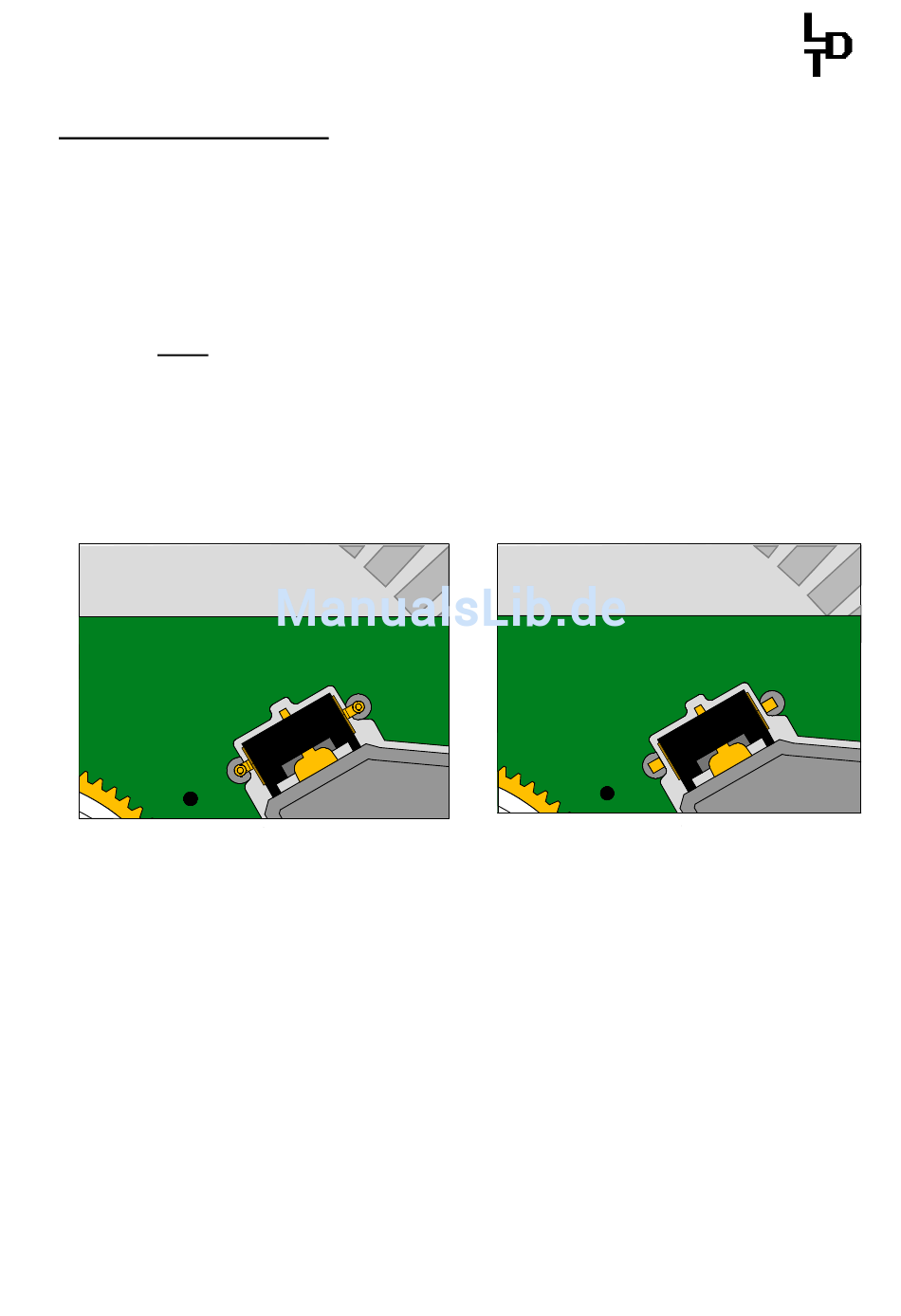

Strom versorgt. Die Abbildung links zeigt den Motoranschluss der ältesten Variante
vor dem Umbau.
Erster Umbauschritt
Motoranschluss vor Umbau
first step of rebuilding
motor connection before rebuilding
Im ersten Umbauschritt, der in der Abbildung rechts gezeigt wird, werden die beiden
Federkontakte nach unten auf die Leiterplatte gedrückt. Dadurch gibt es keine
elektrisch leitende Verbindung mehr zu den beiden Kontaktflächen am Motor.
Im zweiten Umbauschritt, der auf der nächsten Seite abgebildet ist, wird das
Motorkabel, das jedem Drehscheiben-Decoder TT-DEC-R beiliegt, an den Motor
gelötet. Dazu wird jeweils der Anschlussdraht einer Drossel an eine der beiden
sechseckigen Kontaktflächen am Motor verlötet.
Welche der beiden Drosseln Sie mit welchem der beiden Kontaktflächen verlöten,
spielt dabei keine Rolle.
5
-
-
