6.4. Bühnengleisumpolung (nur 2-Leiterbetrieb):
Dieser Abschnitt ist für Sie nur relevant, wenn Sie Ihre Roco Drehscheibe 42615 im 2-
Leiterbetrieb nutzen. Im 3-Leiterbetrieb (Gleise mit Mittelleiter) muss keine
Bühnengleisumpolung vorgenommen werden.
Wie im Kapitel 3.3. (Bühnengleiskontaktierungen isolieren) beschrieben, muss das
Bühnengleis elektrisch komplett von den Gleisanschlüssen isoliert werden.
Dadurch können alle Gleise zur Drehscheibe konstant mit Digitalstrom versorgt
werden. Eine konstante Versorgung der Gleise mit Digitalstrom ist durchaus sinnvoll,
da es dadurch möglich ist, Lokfunktionen auch im Lokschuppen gezielt ein- und
auszuschalten.
Das Bühnengleis wird über die beiden mit „Track" gekennzeichneten Klemmen des
Drehscheiben-Decoders TT-DEC-R mit Digitalstrom versorgt.
Dreht die Bühne der Drehscheibe jedoch um 180 Grad, kommt es zu einem
Kurzschluss, wenn das Bühnengleis nicht der Polarität der Gleisanschlüsse
angepasst wird, die angefahren werden.
Der
Drehscheiben-Decoder
kurzschlussfrei umzupolen. Es ist für das Bühnengleis somit kein Kehrschleifenmodul
erforderlich.
Zunächst müssen die Gleisanschlüsse rund um die Drehscheibe so verdrahtet werden,
das gegenüberliegende Gleise dieselbe Polarität haben. Dadurch ergibt sich eine
Trennlinie zwischen zwei verschiedenen Verdrahtungsbereichen.

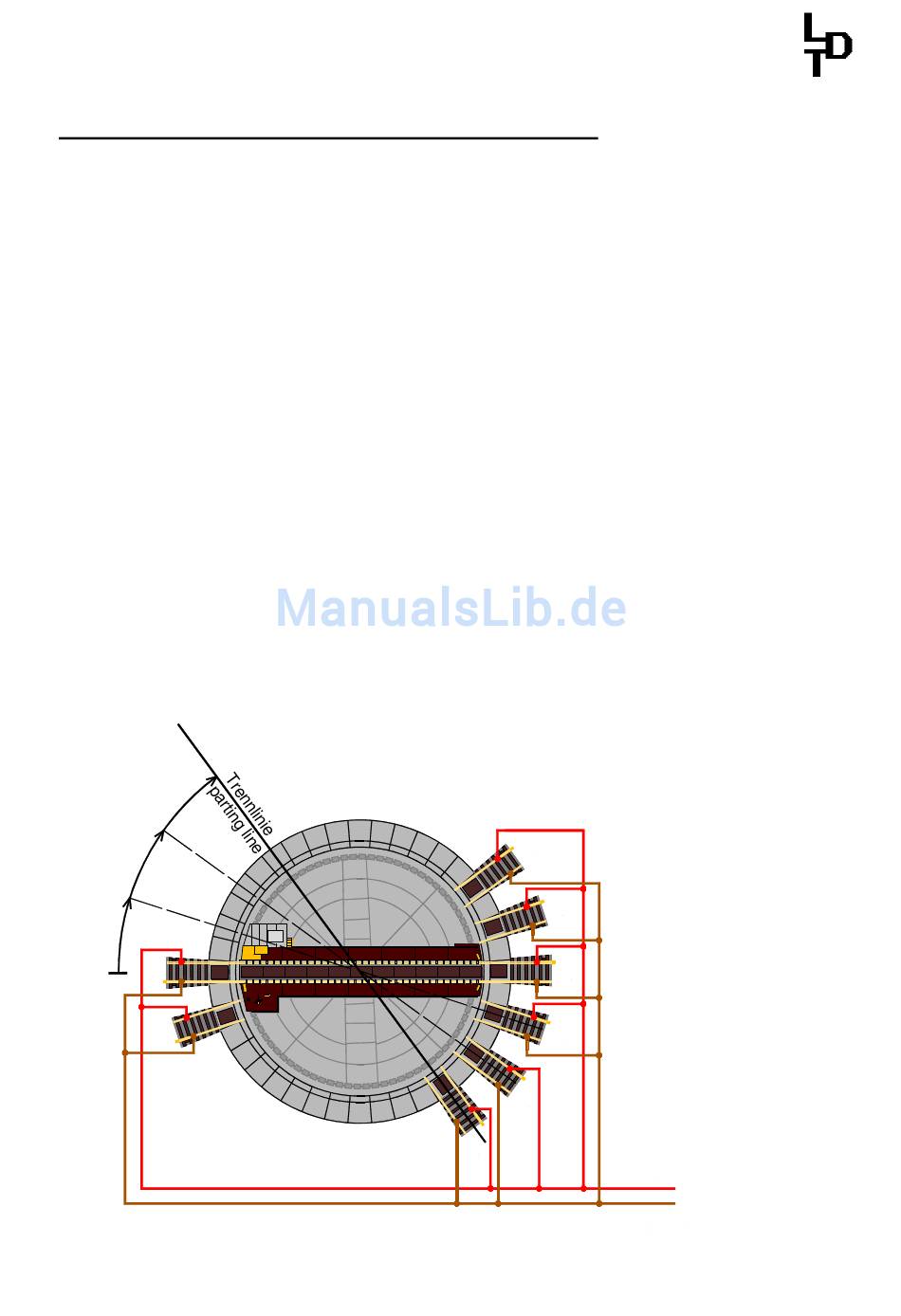

Wie im nachfolgenden Anschlussbeispiel gezeigt, ist das braune Kabel im linken
Drehscheibenbereich immer mit der ersten Schiene verbunden, wenn man die
Verdrahtung im Uhrzeigersinn betrachtet.
1
6
TT-DEC-R
Roco Drehscheibe 42615
Roco Turntable 42615
16
-
ist
in
der
Lage,
5
6
1
2
3
4
-
das
Bühnengleis
rot
Von Digitalzentrale
red
oder Booster
From command station
braun
or booster
brown
