TT-DEC-R – Handbuch
5.2.2. TT-DEC-R an die neue Variante anschließen:
Das 8-polige Flachbandkabel, mit dem die neue Variante der Roco Drehscheibe
42615 ausgestattet ist, hat an den Ende jeweils graue Flachstecker. Stecken Sie den
Flachstecker von einem der beiden Enden des Flachbandkabels vorsichtig so auf
den Platinenstecker

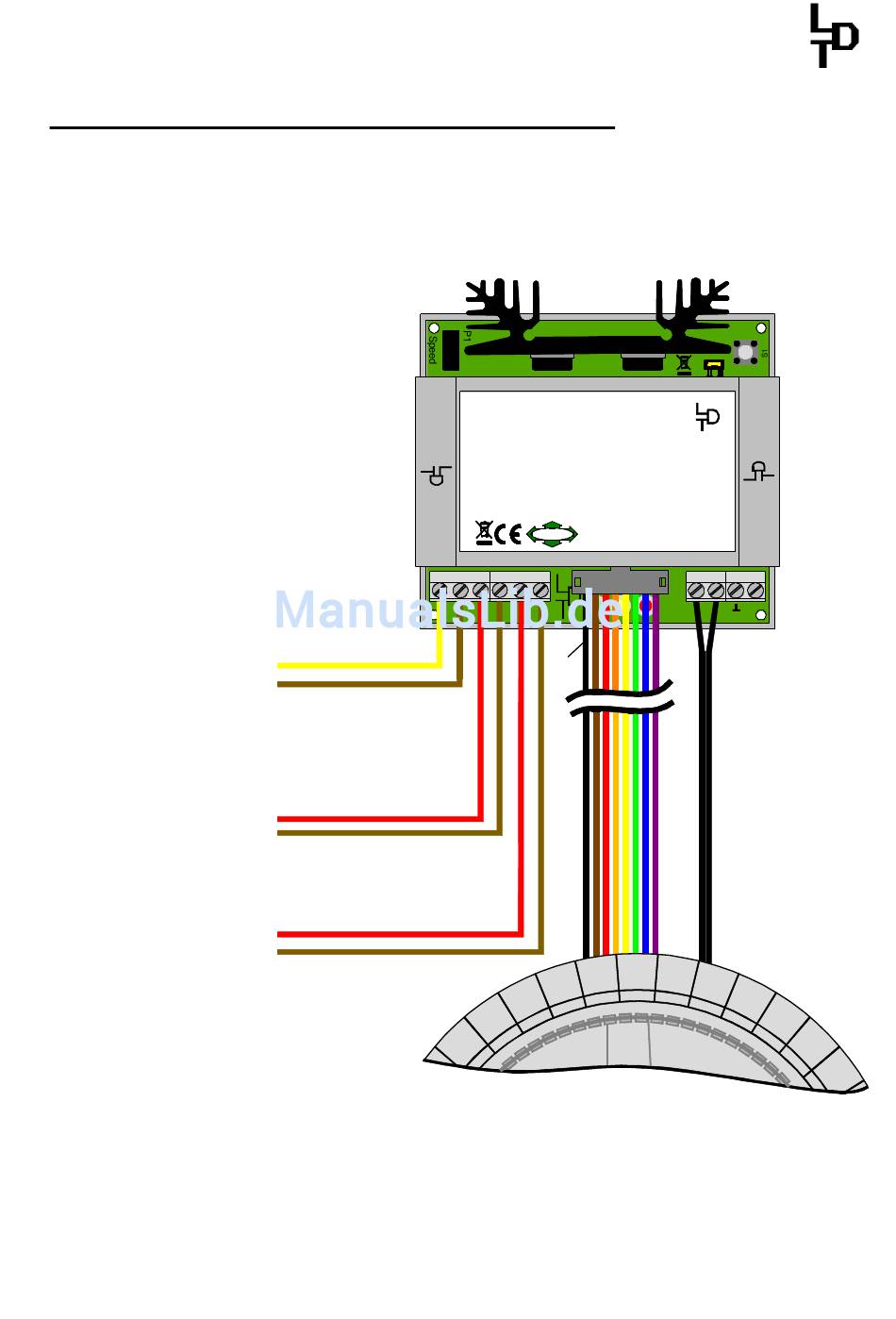

Flachbandkabels nach links zeigt, wie in der nachfolgenden Abbildung gezeigt.
Vom Modellbahntrafo
From transformer
Von Digitalzentrale
oder Booster
From command station
or booster
Ringleitung "Schalten"
Ring conductor "switching"
Ringleitung "Fahren"
Ring conductor "driving"
Stecken Sie den Flachstecker vom anderen Ende des Flachbandkabels nun so auf
die Kontaktzunge des Drehscheiben-Unterflurantriebes auf, wie im Handbuch zur
Roco Drehscheibe beschrieben.
