TT-DEC-R – Handbuch
5.2. TT-DEC-R an die Drehscheibe anschließen:
Verbinden Sie zunächst die beiden Leitungen des Motorkabels mit den Klemmen M1
und M2 des Drehscheiben-Decoders TT-DEC-R. Welches der beiden Kabel Sie dabei
mit welcher Klemme verbinden, spielt zunächst keine Rolle.
Die Roco Drehscheibe 42615 wird mit einem 8-poligen Flachbandkabel geliefert.
Bitte beachten Sie, dass die alte und die neue Variante der Roco Drehscheibe 42615
mit unterschiedlichen Flachbandkabeln ausgestattet ist, die jeweils richtig auf den
8-poligen Platinenstecker des Drehscheiben-Decoders TT-DEC-R aufgesteckt
werden müssen.
5.2.1. TT-DEC-R an die alte Variante anschließen:

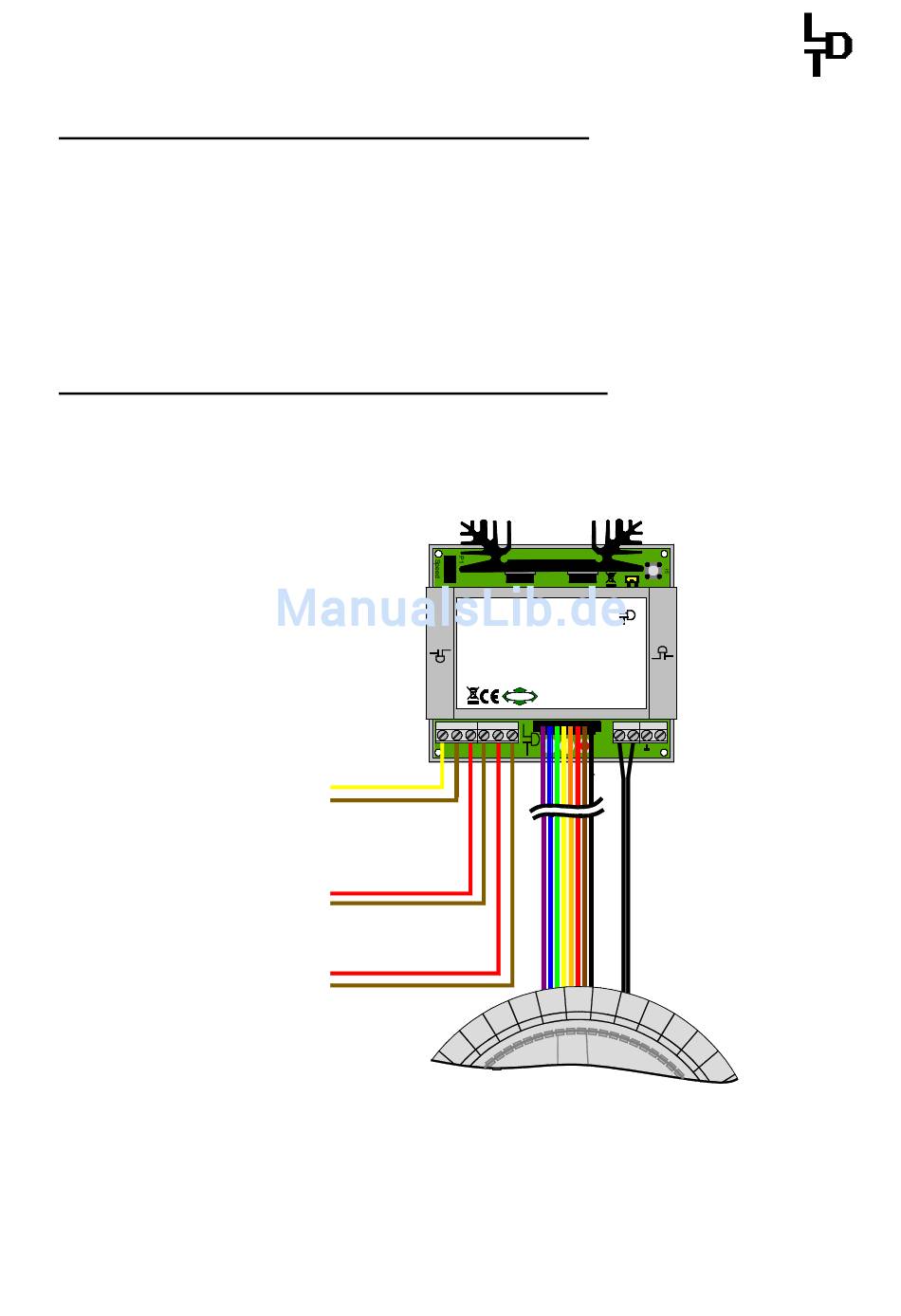

Das 8-polige Flachbandkabel, mit dem die alten Variante der Roco Drehscheibe 42615
ausgestattet ist, hat an den Enden jeweils schwarze Flachstecker. Stecken Sie den
Flachstecker von einem der beiden Enden des Flachbandkabels vorsichtig so auf den
Platinenstecker des TT-DEC-R, dass die schwarze Einzelader des Flachbandkabels
nach rechts zeigt, wie in der nachfolgenden Abbildung gezeigt.
Vom Modellbahntrafo
From transformer
Von Digitalzentrale
oder Booster
From command station
or booster
Ringleitung "Schalten"
Ring conductor "switching"
Ringleitung "Fahren"
Ring conductor "driving"
page_1162
Stecken Sie den Flachstecker vom anderen Ende des Flachbandkabels nun so auf die
Kontaktzunge des Drehscheiben-Unterflurantriebes auf, wie im Handbuch zur Roco
Drehscheibe beschrieben.
TT-DEC-R
Rev. 1.2
Drehscheiben-Decoder Z805
Digital-Profi werden!
Drehscheiben-Decoder
TT-DEC-R
(DCC und Märklin-Motorola)
Für Roco H0 Drehscheibe 42615.
Multi-Digital
KL1 KL2
+ ~ - ~ red brown red brown
16...18V~ K J K J
22...24V= Commands Track
gelb
yellow
braun
brown
rot
red
braun
brown
rot
red
braun
brown
Roco Drehscheibe 42615 alte Variante
Roco Turntable 42615 old version
10
- -
JP1
IC4
IC3
LM317
2L 3L
Littfinski DatenTechnik (LDT)
D-25492 Heist
www.ldt-infocenter.com
KL3 KL4
Littfinski DatenTechnik (LDT)
ST4
LED1 LED2 LED3
A
+ + + M2 M1
Rückmeldg.
green yellow red
Feedback
schwarz
black
Motorkabel
motor cable
