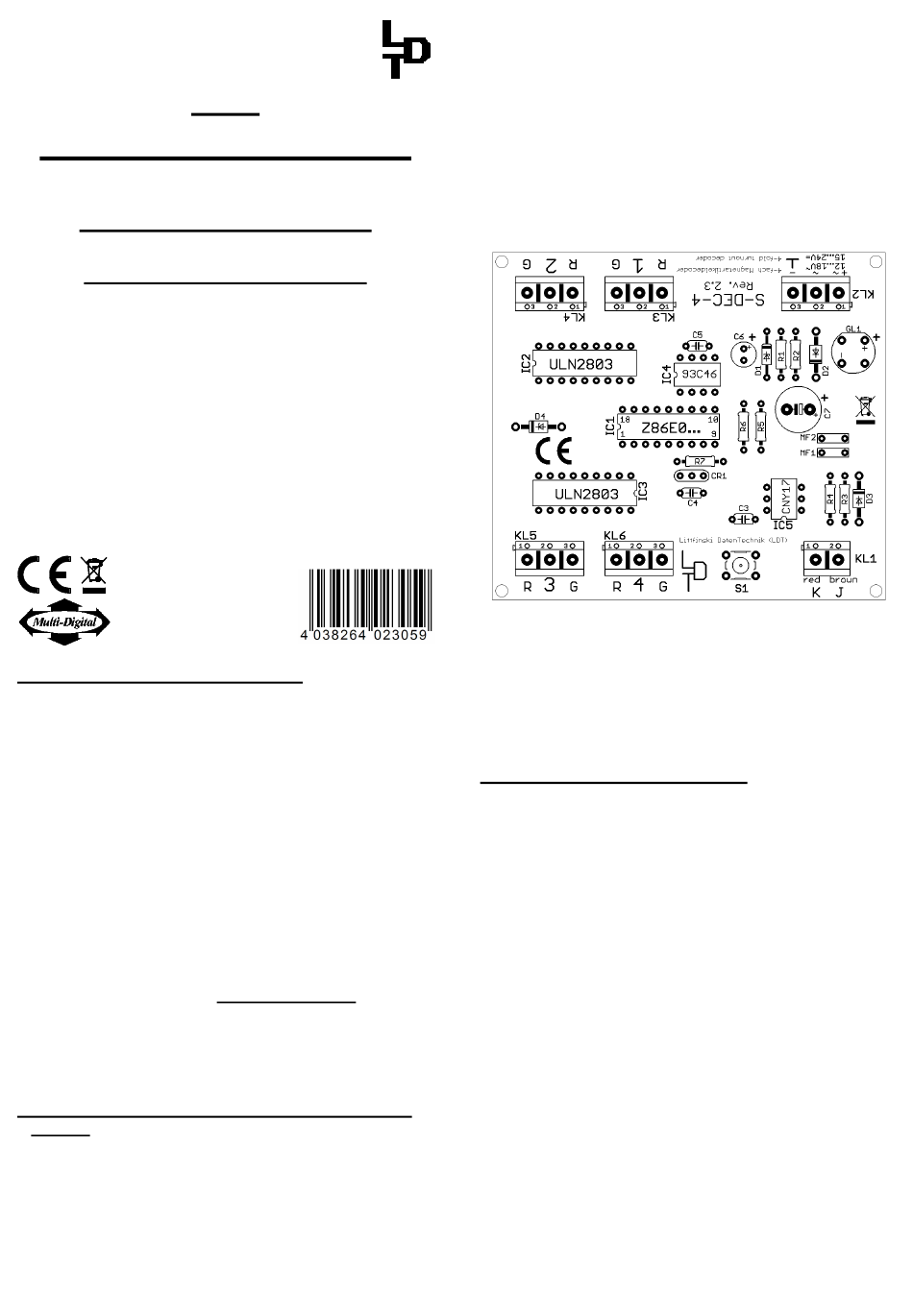

LDT S-DEC-4-DC-F Bedienungsanleitung

L D T
ittfinski aten echnik (
Bedienungsanleitung
Magnetartikeldecoder
mit externer Versorgungsmöglichkeit
aus der Digital-Profi-Serie !
S-DEC-4-DC-F
>> Fertigmodul <<
Geeignet für das DCC-Format:
(z.B. Lenz Digital Plus, Arnold-, Märklin-Digital=,
Intellibox, TWIN-CENTER, Roco Digital, EasyControl,
ECoS, KeyCom-DC, Digitrax, DiCoStation, Zimo u.a.)
(Weichenstellen auch über Lokmaus 2® und R3® möglich)
Zum digitalen Ansteuern von:
⇒ bis zu vier zweispuligen Magnetartikeln
(z.B. Weichen oder Flügelsignale).
⇒ bis zu acht einspuligen Magnetartikeln
(z.B. Entkupplungsgleise).
⇒ bis zu vier Dauer-Strom-Umschaltern [DSU]
(z.B. Beleuchtung).
Dieses Produkt ist kein Spielzeug! Nicht empfohlen für Kinder unter 14 Jahren.
Der Bausatz enthält Kleinteile. Darum nicht in die Hände von Kindern unter 3
Jahren! Bei unsachgemäßem Gebrauch besteht Verletzungsgefahr durch
funktionsbedingte Kanten und Spitzen! Bitte diese Anleitung gut verwahren.
CE Art.-Nr.:
21 21 21
Gelber Punkt
Vorwort / Sicherheitshinweise:
Sie haben für Ihre
Magnetartikeldecoder S-DEC-4 aus dem Sortiment von
Littfinski DatenTechnik (LDT) erworben.
Wir wünschen Ihnen mit diesem Produkt viel Spaß!
Der S-DEC-4-DC
Empfangsbaustein) ist für das DCC Datenformat geeignet, wie
es beispielsweise in den Systemen Lenz-Digital Plus, Arnold-,
Märklin-Digital=, Intellibox, TWIN-CENTER, Roco-Digital,
EasyControl, ECoS, KeyCom-DC, Digitrax, DiCoStation und
Zimo verwendet wird.
Mit dem Decoder S-DEC-4-DC können die Weichen nicht nur
über Weichenadressen, sondern auch über Lokadressen
angesprochen werden. Damit ist es möglich, die Weichen z. B.
über die Funktionstasten F1 bis F4 der Lokmaus 2® oder R3®
zu stellen.
Der Decoder S-DEC-4-DC ist multiprotokollfähig und somit an
der Intellibox und am TWIN-CENTER problemlos einsetzbar.
Sie erhalten auf den Decoder 24 Monate Garantie (gilt nur für
das Fertigmodul).
• Lesen Sie diese Anleitung sorgfältig durch. Bei Schäden, die
durch Nichtbeachtung der Anleitung entstehen, erlischt der
Garantieanspruch. Für Folgeschäden, die daraus resultieren,
übernehmen wir keine Haftung.
Decoder an die Digitalanlage anschließen:
• Wichtig:
Führen
ausgeschalteter
Transformator-Netzstecker aus der Steckdose ziehen
bzw. über Steckdosenleiste gemeinsam abschalten).
Die Digitalinformationen erhält der Decoder über die
Anschlußklemme KL1. Versorgen Sie ihn damit direkt aus der
Steuereinheit oder einem Booster, da ihm dann störungsfreie
Daten zur Verfügung stehen.
Die DCC-Digitalsysteme
Kabelfarben bzw. Bezeichnungen
LDT
)
4fach
910212
Art.-Nr.:
Modelleisenbahn den
(gelber Farbpunkt
Sie alle Anschlußarbeiten
Digital-Anlage durch
verwenden unterschiedliche
für die
Digitalleitungen. Diese Kennzeichnungen stehen neben der
Klemme KL1, müssen jedoch nicht zwingend eingehalten
werden, da der Decoder das Digitalsignal automatisch richtig
auswertet.
Seine Spannungsversorgung erhält der Decoder über die
Anschlußklemme KL2 (mittlere und linke Klemme, die mit ~
gekennzeichnet sind.). Die Spannung darf im Bereich von 12
bis 18V~
Modellbahntransformators).
Möchten Sie den Decoder S-DEC-4-DC nicht separat aus
einem Trafo speisen, so können Sie mit zwei Drähten die
Klemme KL1 mit KL2 verbinden. Der Decoder wird dann
komplett aus dem Digitalnetz versorgt.
Schließen
Entkupplungsgleise oder Dauer-Strom-Umschalter [DSU] an die
mit 1 bis 4 gekennzeichneten dreipoligen Anschlußklemmen.
Der gemeinsame Leiter einer Doppelspule (Weiche oder
Flügelsignal) belegt immer die mittlere Klemme des jeweiligen
4fach
Decoderausganges. Die beiden anderen Leitungen, die meist
durch die Farbe rot (Weiche rund) und grün (Weiche gerade)
gekennzeichnet sind, werden wie an den Klemmen mit ‚G' und
‚R' beschriftet angeschlossen.
auf dem
Einlernen der Decoderadresse:
Zum Einlernen der Decoderadresse muß am Anschluß 1 eine
Weiche angeschlossen sein.
•
Schalten
Modellbahnanlage ein.
•
Stellen Sie die Geschwindigkeit bei allen angeschlossenen
Fahrtreglern auf Null.
•
Betätigen Sie die Programmiertaste S1.
•
Die Weichenzunge der am Ausgang 1 angeschlossenen
Weiche bewegt sich jetzt automatisch alle 1,5 Sekunden.
Dieses ist ein Zeichen dafür, dass sich der Decoder im
Lernbetrieb befindet.
•
Schalten Sie jetzt eine Weiche aus der Vierergruppe, die
Sie dem Decoder zuordnen wollen, über das Keyboard der
Steuereinheit oder den Handregler. Sie können zum
Einlernen der Decoderadresse aber auch einen Weichen-
schaltbefehl über einen Personal Computer auslösen.
Anmerkung: Die Decoderadressen für Magnetartikel sind in
Vierergruppen zusammengefaßt. Die Adressen 1 bis 4
bilden die erste Gruppe, die Adressen 5 bis 8 die zweite
usw. Jedem Decoder S-DEC-4-DC lässt sich eine beliebige
bei
Gruppe zuordnen. Welche der vier Weichen einer Gruppe
(Alle
Sie zum Einlernen betätigen spielt keine Rolle.
•
Hat der Decoder die Adresse verstanden, so quittiert er die
Zuordnung, indem er die Weichenzunge etwas schneller
bewegt. Anschließend bewegt er sie wieder langsamer im
1,5 Sekundentakt.
•
Verlassen Sie den Lernbetrieb des Decoders, indem Sie die
Programmiertaste S1 erneut drücken. Die Decoderadresse
ist jetzt dauerhaft gespeichert, kann aber, so oft Sie wollen,
beiden
durch Wiederholen des Lernvorganges geändert werden.
liegen (Wechselspannungsausgang
Sie anschließend die
Sie die Spannungsversorgung
eines
Weichen, Signale,
Ihrer
