Anleitungen für den Installateur

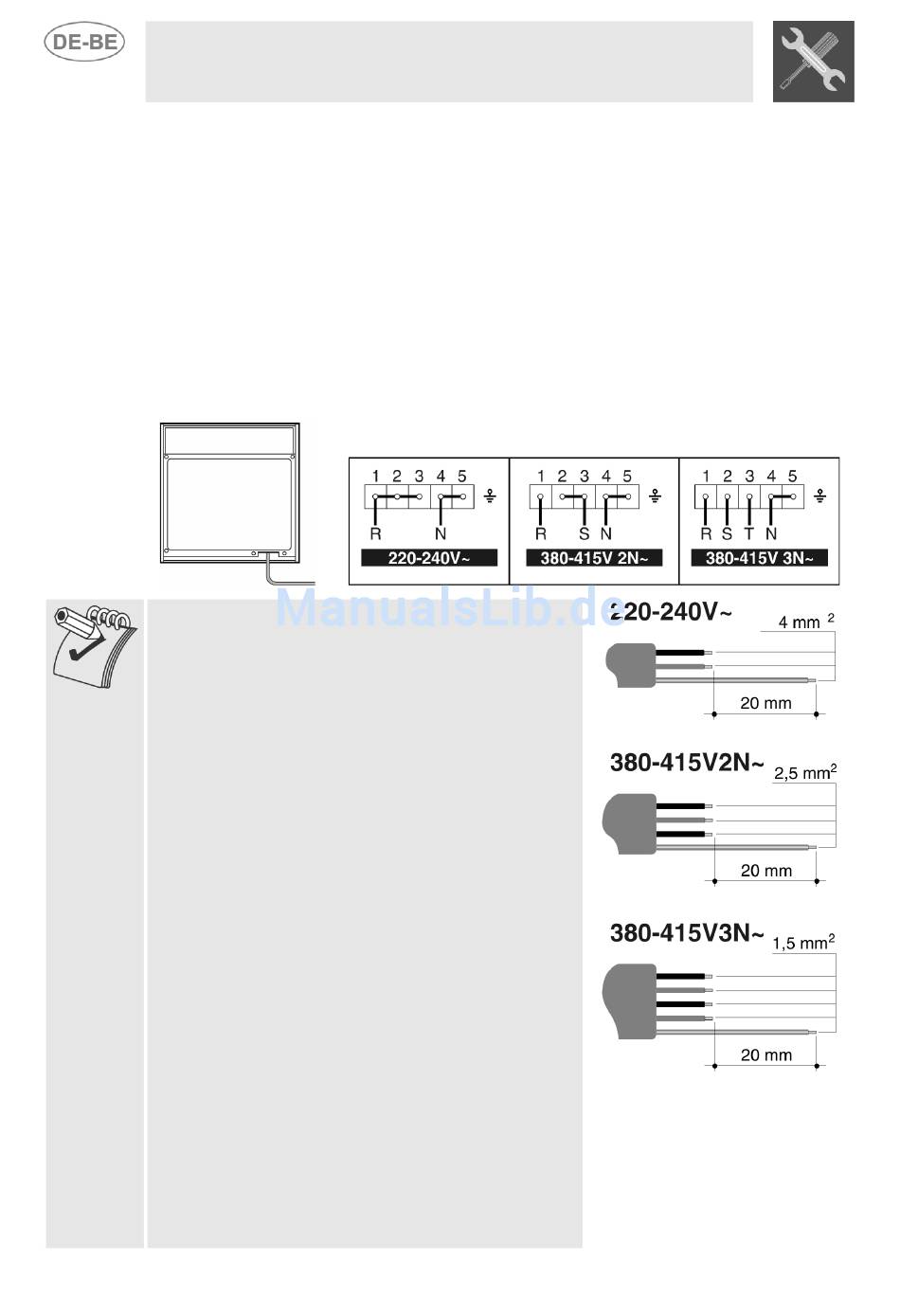

12.1.1 Backöfen mit Bedieneinrichtungen für die Kochfläche
Bei den Backöfen mit Bedieneinrichtungen für die Kochfläche wird das
Netzkabel nicht mitgeliefert. Man muss ein Kabel mit Gummiisolierung
vom Typ H05RR-F oder H05RN-F verwenden. Beim Verlegen des Kabels
darauf achten, dass es nicht in Kontakt mit den Metallteilen der Außenhülle
des Geräts kommt. Für den Zugriff auf die Klemmenleiste die hintere
Schutzabdeckung des Geräts abnehmen. Hierzu die Befestigungsschrauben
lösen. Nötigenfalls die Anordnung der Brücken auf der Klemmenleiste wie in
der Abbildung gezeigt ändern. Dann die Drähte anschließen. Hierbei darauf
achten, dass der Schutzleiter mindestens 20 mm länger ist. Das Netzkabel
mit der hierfür vorgesehenen Zugentlastung am Gerät sichern.
Betrieb mit 220-240V ~: ein dreiadriges
Kabel vom Typ H05RR-F / H05RN-F
verwenden (Kabelquerschnitt 3 x 4
2
mm
).
Betrieb
vieradriges Kabel vom Typ H05RR-F /
H05RN-F verwenden (Kabelquerschnitt
4 x 2,5 mm
Betrieb
fünfadriges Kabel vom Typ H05RR-F /
H05RN-F verwenden (Kabelquerschnitt
5 x 1,5 mm
An dem an das Gerät anzuschließenden
Ende des Kabels muss der Schutzleiter
(gelb-grün) mindestens 20 mm länger
sein.
108
mit
380-415V2N~:
2
).
mit
380-415V3N~:
2
).
ein
ein
