3.
Schließen Sie die ICLAMP um den zu testenden Leiter.
4.
Stellen Sie den Drehschalter auf die Position
5.
Drücken Sie auf die
Sie die
T ES T
aktualisiert.]
6.
Das Instrument führt Prüfungen vor der Messung durch, deren Status auf dem Display
angezeigt wird.
7.
Der Wert für den 3-Klemmen-Widerstand mit der ART-Methode wird gemäß Abb. 33 angezeigt.

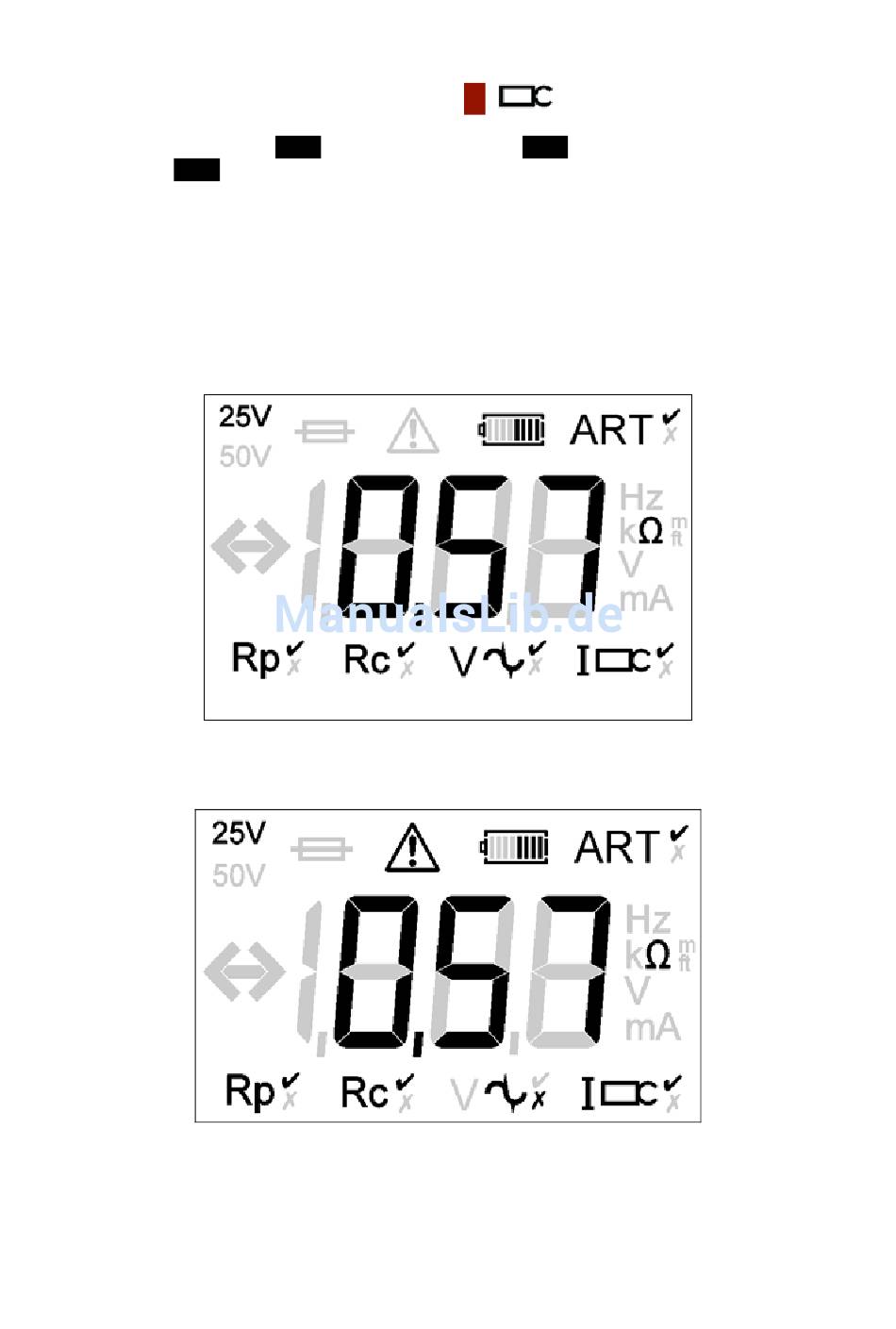

Abb. 33: Beispiel eines Werts für den 3-Klemmen-Widerstand mit ART
8.
Unter gewissen Umständen ist es möglich, dass das Instrument wie dargestellt ein akustisches
Warnsignal wiedergibt:
Das bedeutet, dass Störungen festgestellt wurden, die die Exaktheit der Messung beeinträchtigen.
Dabei kann insbesondere der Messwert unterhalb des tatsächlichen Widerstandes liegen. Die Messung
des Elektroden- oder Systemwiderstandes muss mit Hilfe eines alternativen Verfahrens überprüft
werden.
TES T
-Taste und lassen Sie die
-Taste gedrückt halten, wird die Widerstandsmessung kontinuierlich
(DET4TC/DET4TCR-Display abgebildet)
3P
.
TES T
-Taste danach wieder los. [Wenn
