3-Klemmen-Widerstandsmessung mit ART (DET3TC, DET3TD, DET4TD,
DET4TC und DET4TCR)
Bitte befolgen Sie vor der Messung mit ART das im Abschnitt ICLAMP-Kalibrierung beschriebene
Verfahren.
1.
Vergewissern Sie sich, dass der Drehschalter sich in der Position O O FF befindet.
2. Schließen Sie das Instrument gemäß Abb. 32 an.
Electrode
under test
Engl ish
MAX-100V-CAT IV
Potential stake
Current Stake
Electrode under test

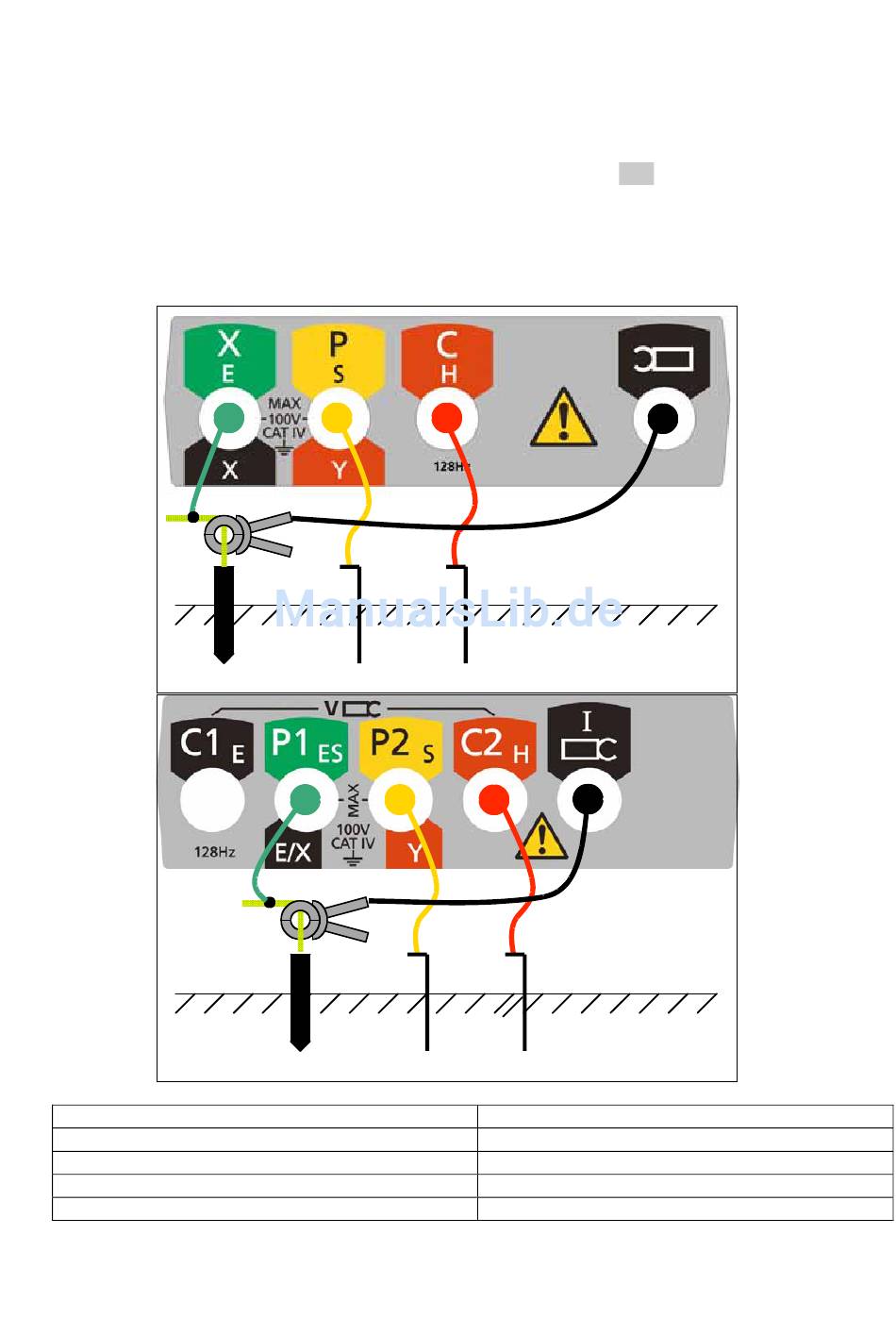

Abb. 32: Anschluss des Instruments zur
3-Klemmen-Widerstandsmessung mit ART
Electrode
under test
Potential stake
Potential stake
Current stake
Current stake
DET4TC
DET4TCR
MAX-100V-CAT IV
Potenzialelektrode
Stromelektrode
Zu testende Elektrode
DET3TC
Ger man
51
