EINSTELLUNG DER ENDSCHALTER - IXENGO S 24 V
Die Einstellung der Endschalter erfolgt durch die richtige Positionierung der Endschaltermagneten des Spindelantriebs 24 V.
Wichtig: Arbeitszeit des Spindelantriebs 230 V gemäß der Betriebsanleitung der elektronischen Steuerung
FX 230 einstellen.

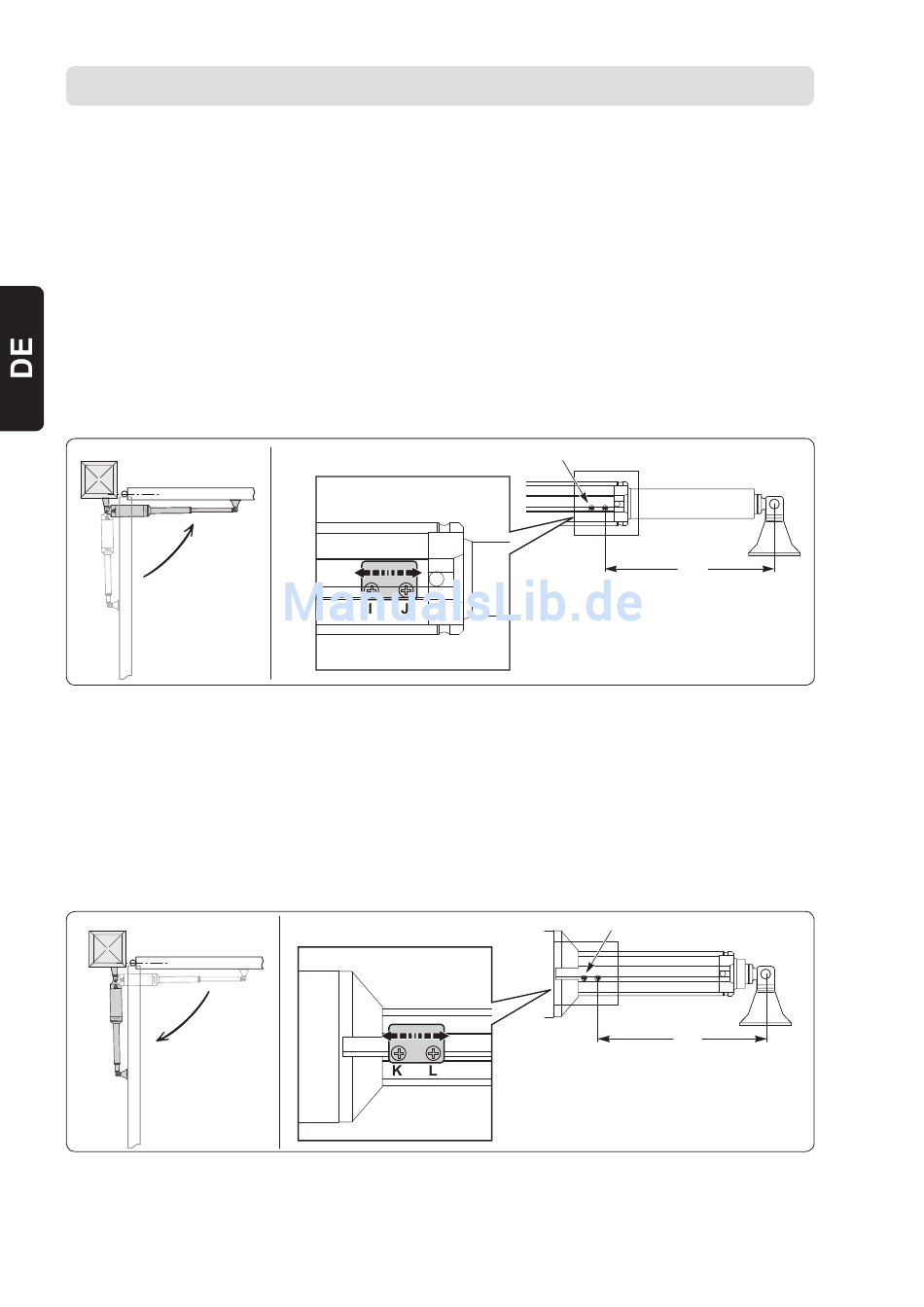

Einstellung des Schließungs-Endschalters FC1
[1] Torfl ügel schließen.
[2] Schrauben I und J des Schließungs-Endschalters lösen.
[3] Endschalter so versetzen, dass der Abstand zwischen der Schraube J und der Achse der Antriebshalterung
desTorfl ügels etwa 376 mm beträgt.
[4] Schließbewegung durchführen.
[5] Wenn der Torfl ügel nicht ausreichend schließt und zu früh stoppt, Endschalter leicht zum äußeren Ende der Stange
hin versetzen.
[6] Wenn der Torfl ügel gegen den Tor-zu-Bodenanschlag schlägt und der Spindelantrieb in die Gegenrichtung schaltet,
Endschalter leicht zum Gehäuse des Spindelantriebs hin versetzen.
[7] Nach korrekter Positionierung des Endschalters die Schrauben I und J anziehen.
Einstellung des Öffnungs-Endschalters FC2
[1] Tor öffnen.
[2] Schrauben K und L des Öffnungs-Endschalters lösen.
[3] Endschalter so versetzen, dass der Abstand zwischen der Schraube L und der Achse der Antriebshalterung des
Torfl ügels etwa 376 mm beträgt.
[4] Tor öffnen.
[5] Wenn der Torfl ügel zu früh stoppt, Endschalter leicht zum Gehäuse des Spindelantriebs hin versetzen.
[6] Wenn der Torfl ügel gegen den Tor-auf-Bodenanschlag schlägt und der Spindelantrieb in die Gegenrichtung schaltet,
Endschalter leicht zum äußeren Ende der Stange hin versetzen.
[7] Nach korrekter Positionierung des Endschalters die Schrauben K und L anziehen.
Hinweis: Die elektronische Steuerung muss so eingelernt werden, dass sie die Torfl ügel kurz vor Erreichen der
Endschalter stoppt. Damit das Tor direkt an den Bodenanschlägen anliegt, verlängert der Spindelantrieb seine
Bewegung um 1 oder 2 cm (etwa 100 ms).
8
FC1
376
FC2
376
