- Seite 1 FX24 - Gebrauchsanweisung - 1 - 5054416A...
-
Seite 3: Inhaltsverzeichnis
MENÜ EINSTELLUNGEN (PArAM) _______________________________________________________________________ MENÜ LOGIKEN (LoGIc) ____________________________________________________________________________________ FUNKTIONSTESTS ____________________________________________________________________________________________ Kontrolle LÖSCHEN DER FUNKHANDSENDER UND ALLER EINSTELLUNGEN ____________________ Löschen aller Funkhandsender Löschen aller Einstellungen FEHLERSUCHE ________________________________________________________________________________________________ Bedeutung der Displayanzeigen AUSBAU DER STEUERUNG _______________________________________________________________________________ Copyright © 2008 Somfy SAS. All rights reserved. -
Seite 4: Allgemeines
Personen und Sachen sowie den besagten Normen zu genügen. Bei Nichteinhaltung dieser Anweisungen übernimmt Somfy keine Haftung für daraus entstehende Schäden. Hiermit bestätigt SOMFY, dass dieses Produkt den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG entspricht. Die Konformitätserklärung kann auf der Website www.somfy.com/ce (FX24) abgerufen werden. -
Seite 5: Produktbeschreibung

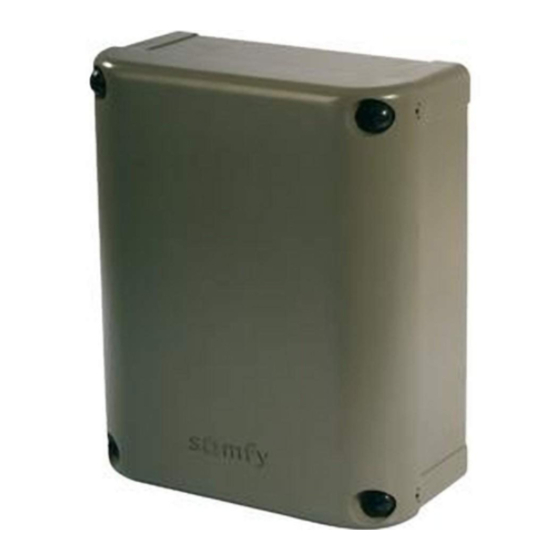

PRODUKTBESCHREIBUNG Anwendungsbereich Die FX24 ist für die Steuerung von einem oder zwei Antrieben mit einer Höchstleistung von 40 W bestimmt, um Tore zu öffnen und zu schließen. Hauptfunktionen • Steuerung von zwei Antrieben mit Niederspannung bis zu einer Leistung von 40 W. -
Seite 6: Darstellung Der Elektronikkarte
20,4 V GS Aufl adezeit Batterie 12 - 14 Std. Die Steuerung FX24 wird mit einer Standardeinstellung geliefert. Für eine vereinfachte Wartung ist die Elektronikkarte ist mit einer ausziehbaren Anschlussleiste ausgestattet. Die Installation wird durch eine Reihe vorverdrahteter Shunts vereinfacht. -
Seite 7: Installation Der Steuerung
Sicherheitsschalter ausgerüstet sein, der allpolig abschaltet, • muss gemäß den geltenden elektrischen Sicherheitsnormen installiert werden. Montage der Steuerung FX24 am Pfeiler unterhalb des Spindelantriebs befestigen. Verdrahtung ANSCHLUSS DER PERIPHERIEGERÄTE Orangene Warnleuchte selbstblinkend 24 V Copyright © 2008 Somfy SAS. All rights reserved. -
Seite 8: Lichtschranke
0V C NCNO ac/dc ac/dc ac/dc ac/dc Selbsttest der Lichtschranke aktivieren Selbsttest der Lichtschranke deaktivieren tESt Phot auf ON im Menü LoGIc tESt Phot auf OFF im Menü LoGIc Codetaster drahtgebunden Schlüsseltaster drahtgebunden Copyright © 2008 Somfy SAS. All rights reserved. -
Seite 9: Einstellungen
+ und – das aktive Menü zu (gleichzeitig verlassen drücken) Durchgeführte Änderungen werden durch Drücken der OK-Taste bestätigt. Bei der Inbetriebnahme der FX24 zeigt das Display zunächst die folgenden Informationen an: • Somfy • Produktname • die Version der Software der Steuerung, •... -
Seite 10: Selbstlern-Funktion
[3] Bewegungen des Tores und Funktionieren der Endschalter überprüfen. Die Meldung „Suc“ wird angezeigt, wenn der Bewegungsablauf ordnungsgemäß ausgeführt wurde. Wenn der Vorgang anders durchgeführt wird, wird die Fehlermeldung „nSuc“ angezeigt und der Bewegungsablauf nicht ausgeführt. Copyright © 2008 Somfy SAS. All rights reserved. - Seite 11 Wenn in der Folge die Verlangsamungsgeschwindigkeit verändert wird, muss die Selbstlern-Funktion erneut ausgeführt werden. Wenn nach dem Selbstlern-Vorgang Einstellungen verändert werden, muss die Normkonformität der Anlage sichergestellt werden. IN DIESEM STADIUM DER MONTAGE IST DER ANTRIEB BETRIEBSBEREIT. Copyright © 2008 Somfy SAS. All rights reserved.
-
Seite 12: Menü Einstellungen (Param)
25 s beträgt, wird durch Eingabe eines Wertes von 20 s eine Verlangsamung um 5 s erhalten. Verlangsamungs- 50 % Prozentsatz der Verlangsamungsgeschwindigkeit (0% bis 99%) im Verhältnis zur normalen geschwindigkeit Geschwindigkeit. Der Wert 0 entspricht einer deaktivierten Verlangsamung. (uErL. GESch) Copyright © 2008 Somfy SAS. All rights reserved. -
Seite 13: Menü Logiken (Logic)
Beim Öffnen wird das Tor angehalten und dann weiter geöffnet, wenn die Fotozellen nicht mehr verdeckt sind. Tests Lichtschranke Aktivierung der Überprüfung der Lichtschranke (tESt Phot) ON: Befehl aktiviert OFF: Befehl nicht aktiviert Copyright © 2008 Somfy SAS. All rights reserved. - Seite 14 Verlangsamungszeit. FX24 verändert die Einstellung „Laufzeit schnell“, um die (t. GESch. AUto) Bewegungsdauer des Tores konstant zu halten. OFF: FX24 kalkuliert nicht automatisch die Verlangsamungszeit. Es wird nur die programmierte Einstellung „Laufzeit schnell“ berücksichtigt. Öffnen für Fußgänger Funktion „Öffnen für Fußgänger“.
-
Seite 15: Funktionstests
FUNKTIONSTESTS Kontrolle Die Steuerung FX24 kontrolliert die Betriebsrelais und Sicherheitsvorrichtungen, bevor sie Öffnungs- und Schließzyklen ausführt. Bei Auftreten von Fehlfunktionen müssen das ordnungsgemäße Funktionieren der verbundenen Vorrichtungen überprüft und die Verdrahtung kontrolliert werden. Während der Öffnungs- und Schließphasen zeigt das Display 4 durch einen Punkt voneinander getrennte Ziffern an, zum Beispiel „35.40“. -
Seite 16: Fehlersuche
FEHLERSUCHE Bedeutung der Displayanzeigen Bevor Sie zur Menüliste gelangen, zeigt das Display der FX24 die folgenden Informationen an: • Somfy • Produktname • Version der Software der FX24 • Anzahl der ausgeführten Zyklen (Angabe in Hunderten). Während der ersten 100 Bewegungsabläufe zeigt das Display „0000“... - Seite 18 Listes des fi liales/Somfy weltweit/Elenco delle fi liali/Lijst van fi lialen Argentina : Somfy Argentina Iran : Somfy Iran Singapore : Somfy PTE LTD (55 11) 4737-3700 0098-217-7951036 (65) 638 33 855 Australia : Somfy PTY LTD Israel: Sisa Home Automation Ltd Slovak republic : Somfy Spol s.r.o.
