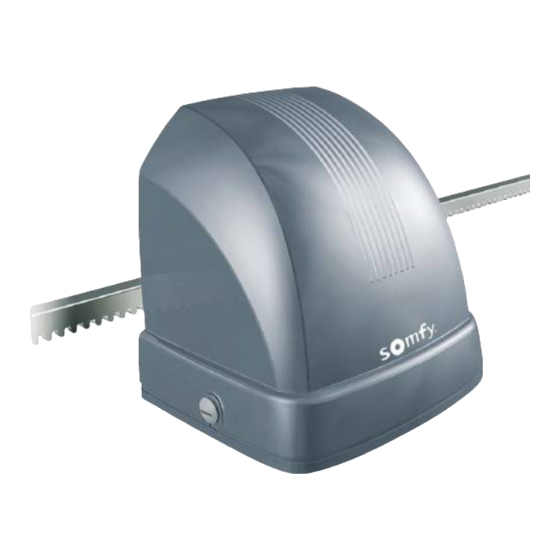

- Seite 1 Schiebetorantrieb Gebrauchsanweisung AXOVIA 400C 1 216 011 PASSEO 400 2 400 593 © by SOMFY GmbH...
-
Seite 2: Inhaltsverzeichnis
Inhalt Schiebetorantrieb PASSEO 400 Information Allgemeine Sicherheitshinweise Vorbereitung Sicherheitshinweise Packingsinhalt prüfen Werkzeuge bereitlegen Beschreibung der Elekrtonik-Box Montage Montage Anschlüsse Einstellung Funktionsweise der Elektronik-Box Einstellverfahren Speichern der Fernsteuerung Programmieren Programmieren der Elektronik Betrieb Zubehör Lichtschranke (Lichtschranken) Notstrombatterie Schließautomatik Codetaster Schlüsseltaster Zubehör Zubehör Art.-Nr. -
Seite 3: Information
Information Ihr neuer SOMFY Schiebetorantrieb PASSEO 400 In dieser Gebrauchsanweisung wird der Schiebetorantrieb PASSEO 400 beschrieben. Informationen zum Aufbau dieser Ge- Warnhinweise Warnhinweise sind nach Gefahrenklassen unterteilt: brauchsanweisung Lebensgefahr oder Verletzungsgefahr! Wenn der darauf folgende Warnhinweis nicht befolgt wird, besteht Gefahr für das Leben oder von schweren Verletzungen an Personen oder von Sachschäden. -
Seite 4: Vorbereitung
Vorbereitung Schiebetorantrieb PASSEO 400 Sicherheitshinweise Zustand des Tors regelmäßig prüfen. Tore in schlechtem Zustand müssen vor der Installation repariert, verstärkt oder sogar ersetzt werden. Regelmäßig den festen Sitz der Schrauben und Befestigungen der einzelnen Elemente des Passeo-Systems überprüfen. Das Tor muss mit Hilfe von Stoppern, die am Boden gut befestigt sind, in seiner Bewegung begrenzt werden. -
Seite 5: Packingsinhalt Prüfen
Vorbereitung Schiebetorantrieb PASSEO 400 Packungsinhalt prüfen 12 x 33 cm LieferumfangTyp PASSEO 400 Getriebemotorblock 1 Stück Elektronik-Box 1 Stück Motorabdeckung 1 Stück Fernbedienung 4-Kanal 1 Stück Zahnstange 4 Stück Verankerungseisen 4 Stück Unterlegscheiben 8 Stück Muttern Stück Schraube Abdeckung 2 Stück Schablone 1 Stück Drahtdurchführung... -
Seite 6: Werkzeuge Bereitlegen
Vorbereitung Schiebetorantrieb PASSEO 400 Werkzeug bereitle- Beschreibung der Elektronik-Box Motor 1 Nicht benutzt Netzanschluss Antennenanschluss Ausgang Beleuchtung (nicht gespeist, max. 500 W in 230 V) Warnleuchte (Ausgang blinkend 24 V – 15 W max.) Eingang für Lichtschranke Ausgang zur Versorgung des Zubehörs (12 V DC / 12 V AC) Schaltung für Gesamtöffnung Schaltung für Öffnung Fußgänger... -
Seite 7: Montage
Montage Schiebetorantrieb PASSEO 400 Montage Gesamtabmessungen (mm) Einsatzbereich Motor Warnleuchte Antenne Mechanische Endanschläge (unbedingt erforderlich) Lichtschranke Zahnstange Bedientaster... - Seite 8 Montage Schiebetorantrieb PASSEO 400 Montage Beton Beton Stiftschrauben an der Schab- Die Verankerungseisen des Passeo müssen fest im lone befestigen und Muttern Boden eingelassen werden. Art und Abmessungen des dabei von Hand anziehen. Fundaments hängen von der Art des Bodens ab. Strom- kabeldurchführung gemäß...
- Seite 9 Montage Schiebetorantrieb PASSEO 400 Art.-Nr.: 2 400 501 Senkrechte Ausrichtung: Die Antriebseinheit senkrecht so ausrichten, dass sich das Antriebsritzel sowohl im geöffneten als auch im geschlossenen Torzustand im Zahn- stangenbereich befindet. Waagerechte Ausrichtung: Bei der waagerechten Ausrichtung einen Abstand von 15 bis 25 mm zwischen Boden und Antrieb einhalten, um das Eindringen von Wasser unter die Haube zu vermeiden...
-
Seite 10: Anschlüsse
Montage Schiebetorantrieb PASSEO 400 1/ Motor links, von innen Anschlüsse gesehen: b = blau oder schwarz; a = braun oder grün 2/ Motor rechts, von innen gesehen: b = blau oder schwarz; a = braun oder grün - Siehe Sicherheitsanweisungen. Schrauben von Ø... -
Seite 11: Einstellung
Einstellung Schiebetorantrieb PASSEO 400 Funktionsweise der Elektronik-Box B: Taste – V:LED Funktion – B1: ON/ OFF B2: Einstellung der Geschwindigkeit und manuelle Funkti- onsprüfung B3: Einstellung Drehmoment der Motoren und manuelle Funktionsprüfung B4: Taste für Programmier- und Selbstlernphase Einstellverfahren Wahl der Parameter Wahl der Funktionsmodi Um die Parameter Geschwindigkeit und 2 Funktionsmodi sind möglich: sequentiell (Toggle-Mode) oder auto-... -
Seite 12: Speichern Der Fernsteuerung
Um weitere Fernsteuerungen am Antrieb einzulernen, einfach die identische DIP-Schal- terstellung wie auf der bereits eingelernten einstellen. Hinweis: Somfy Security System: Aus Sicherheitsgründen muss mindestens ein DIP- Schalter auf + oder 0 eingestellt sein, damit die Fernsteuerung am Antrieb eingelernt werden kann. -
Seite 13: Programmieren
Einstellung/Programmieren Schiebetorantrieb PASSEO 400 Speicherverfahren Die Selbstlernphase gestattet es der Elektronik: Programmierung - alle Parameter Ihrer Anlage automatisch zu speichern, - den von Ihnen gewählten Funktionsmodus zu erkennen, der Elektronik - die Taste zu erkennen (Code + Kanal), die Sie für die totale Öffnung und das Öffnen für Fußgänger gewählt haben. -
Seite 14: Betrieb
Einstellung/Programmieren Schiebetorantrieb PASSEO 400 Totale Öffnung und Öffnung für Fußgänger Betrieb - Das Öffnen: erfolgt durch Drücken einer Taste der Fernbedienung oder durch Verwendung eines Zubehörprodukts wie z.B. eines Schlüsseltasters. - Das Schließen: erfolgt durch Drücken einer Taste der Fernbedienung oder durch Verwendung eines Zubehörteils. -
Seite 15: Zubehör
Zubehör Schiebetorantrieb PASSEO 400 Lichtschranke 24 V 24 V Der Satz Lichtschranken (CE = Sender – CR = Empfänger) ist im automatischen Modus unbedingt erforderlich. Gestattet das Öffnen und Schließen des Tors bei Stromausfall oder Stromversorgungs- Batteriepaket störungen. Die Batterie wird in der Elektronik-Box untergebracht und immer wieder auf- (2 400 479) geladen. -
Seite 16: Schließautomatik
Zubehör Schiebetorantrieb PASSEO 400 Schließautomatik Beleuchtung im automatischen Modus empfehlenswert Mindestquerschnitt der Drähte für die Beleuchtung: 0,75 mm . Kontakt nicht gespeist (Schaltertyp). Zulässige Leistung 500 W max. für 230 V, 120 W max. für 24 V. Eine geeignete Sicherung vorsehen (F). Die Beleuchtung schaltet sich ein, sobald eine Steue- rung bestätigt ist, und erlischt eine Minute nach Stillstand des Tors. -
Seite 17: Codetaster
Zubehör Schiebetorantrieb PASSEO 400 Codetaster 24 Vdc 12 Vdc 12 Vdc 24 Vdc Sie gestattet das totale Öffnen oder das Öffnen für Fußgänger (je nach Anschluss) und/oder das Schließen des Tors (je nach Funktionsmodus) ohne Einsatz der Fernbedienung. Wird im Allgemeinen außerhalb des Grundstücks angebracht. Schlüsseltaster 24 Vdc 24 Vdc... -
Seite 18: Zubehör
Funklichtschalter oder Hoftorantriebs mit dem Passeo-Handsender 1 841 009 Auskünfte über zusätzliches Bedienzubehör erteilt Ihnen gern der Fachhändler für Somfy Torantriebe. Wir gewähren auf ein Neugerät 2 Jahre Gewährleistung. Die Gewährleistungszeit Gewährleistung / beginnt jeweils ab Kaufdatum. Kundendienst Diese Gewährleistung besteht darin, dass wir innerhalb der Gewährleistungszeit alle Mängel am Gerät, die nachweislich auf einen Konstruktions-, Fabrikations- oder Mate-... -
Seite 19: Technische Daten
Eingang für Lichtschranke ja (1 oder 2 Sätze) Eingang für Taster Hiermit erklärt Somfy, dass sich das Produkt in Übereinstimmung mit den grundlegenden Anforderun- gen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet (Konformitätserklärung siehe www.somfy.com; dort CE-Zeichen anklicken) -
Seite 21: Sonstiges
Sonstiges Schiebetorantrieb PASSEO 400 In Österreich: Feinmechanik und Elektrotechnik GmbH SOMFY Feinmechanik und Elektrotechnik GmbH Felix-Wankel-Straße 50 . D-72108 Rottenburg/Neckar Johann-Herbst-Straße 23 . A-5061 Elsbethen-Glasenbach Postfach 186 . D-72103 Rottenburg/Neckar Telefon ++43 (0) 6 62 / 62 53 08 - 0 Hotline (0 18 05) 25 21 35 .
