Inhaltszusammenfassung für SOMFY AXOVIA 400C

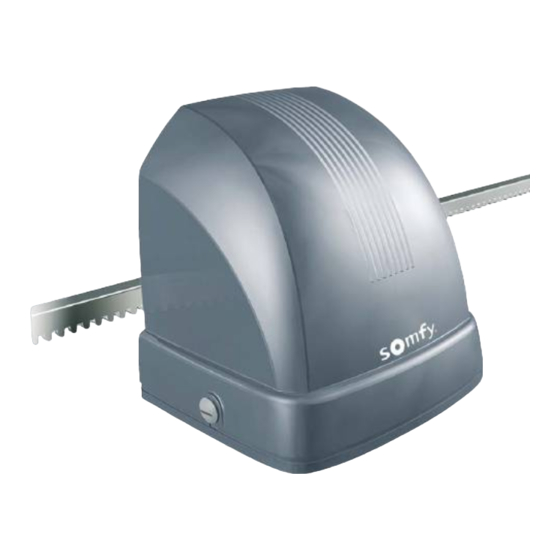

- Seite 1 Schiebetorantrieb Gebrauchsanweisung AXOVIA 400C 1 216 011 © by SOMFY GmbH...
-
Seite 2: Inhaltsverzeichnis
Inhalt Schiebetorantrieb AXOVIA 400C Information Allgemeine Sicherheitshinweise Vorbereitung Sicherheitshinweise Packingsinhalt prüfen Werkzeuge bereitlegen Beschreibung der Elekrtonik-Box Montage Montage Anschlüsse Einstellung Funktionsweise der Elektronik-Box Einstellverfahren Speichern der Fernsteuerung Programmieren Programmieren der Elektronik Betrieb Zubehör Lichtschranke (Lichtschranken) Notstrombatterie Schließautomatik Codetaster Schlüsseltaster Zubehör Zubehör Art.-Nr. -
Seite 3: Information
Information Ihr neuer SOMFY Schiebetorantrieb AXOVIA 400C In dieser Gebrauchsanweisung wird der Schiebetorantrieb AXOVIA 400C beschrieben. Informationen zum Warnhinweise Aufbau dieser Ge- Warnhinweise sind nach Gefahrenklassen unterteilt: brauchsanweisung Lebensgefahr oder Verletzungsgefahr! Wenn der darauf folgende Warnhinweis nicht befolgt wird, besteht Gefahr für das Leben oder von schweren Verletzungen an Personen oder von Sachschäden. -
Seite 4: Vorbereitung
Alle mit 230 V gespeisten Beleuchtungseinrichtungen, die an den Ausgang „Zonenbeleuchtung“ angeschlossen sind, müssen geerdet sein oder eine Doppelisolierung aufweisen. – Der elektrische Antrieb Axovia 400C dient zum Öffnen und Schließen von Schiebetoren zur Verwendung im privaten Bereich. – Das Anschließen der 230V-Leitung darf nur durch eine Elektrofachkraft durchgeführt... -
Seite 5: Packingsinhalt Prüfen
Vorbereitung Schiebetorantrieb AXOVIA 400C Packungsinhalt prüfen 12 x 33 cm LieferumfangTyp AXOVIA 400C Getriebemotorblock 1 Stück Elektronik-Box 1 Stück Motorabdeckung 1 Stück Fernbedienung 4-Kanal 1 Stück Zahnstange 4 Stück Verankerungseisen 4 Stück Unterlegscheiben 8 Stück Muttern Stück Schraube Abdeckung 2 Stück Schablone 1 Stück... -
Seite 6: Werkzeuge Bereitlegen
Vorbereitung Schiebetorantrieb AXOVIA 400C Werkzeug bereitlegen Beschreibung der Elektronik-Box Motor 1 Nicht benutzt Netzanschluss Antennenanschluss Ausgang Beleuchtung (nicht gespeist, max. 500 W in 230 V) Warnleuchte (Ausgang blinkend 24 V – 15 W max.) Eingang für Lichtschranke Ausgang zur Versorgung des Zubehörs (12 V DC / 12 V AC) Schaltung für Gesamtöffnung... -
Seite 7: Montage
Montage Schiebetorantrieb AXOVIA 400C Montage Gesamtabmessungen (mm) Einsatzbereich Motor Warnleuchte Antenne Mechanische Endanschläge (unbedingt erforderlich) Lichtschranke Zahnstange Bedientaster... - Seite 8 Montage Schiebetorantrieb AXOVIA 400C Montage Beton Beton Stiftschrauben an der Die Verankerungseisen des Axovia müssen fest im Schablone befestigen und Boden eingelassen werden. Art und Abmessungen des Muttern dabei von Hand Fundaments hängen von der Art des Bodens ab. Strom- anziehen.
- Seite 9 Montage Schiebetorantrieb AXOVIA 400C Art.-Nr.: 2 400 501 Senkrechte Ausrichtung: Die Antriebseinheit senkrecht so ausrichten, dass sich das Antriebsritzel sowohl im geöffneten als auch im geschlossenen Torzustand im Zahnstangenbereich befindet. Waagerechte Ausrichtung: Bei der waagerechten Ausrichtung einen Abstand von 15 bis 25 mm zwischen Boden und Antrieb einhalten, um das Eindringen von Wasser...
-
Seite 10: Anschlüsse
Montage Schiebetorantrieb AXOVIA 400C 1/ Motor links, von innen Anschlüsse gesehen: b = blau oder schwarz; a = braun oder grün 2/ Motor rechts, von innen gesehen: b = blau oder schwarz; a = braun oder grün - Siehe Sicherheitsanweisungen. -
Seite 11: Einstellung
Einstellung Schiebetorantrieb AXOVIA 400C Funktionsweise der Elektronik-Box B: Taste – V:LED Funktion – B1: ON/ OFF B2: Einstellung der Geschwindigkeit und manuelle Funktionsprüfung B3: Einstellung Drehmoment der Motoren und manuelle Funktionsprüfung B4: Taste für Programmier- und Selbstlernphase Einstellverfahren Wahl der Parameter... -
Seite 12: Speichern Der Fernsteuerung
Um weitere Fernsteuerungen am Antrieb einzulernen, einfach die identische DIP- Schalterstellung wie auf der bereits eingelernten einstellen. Hinweis: Somfy Security System: Aus Sicherheitsgründen muss mindestens ein DIP- Schalter auf + oder 0 eingestellt sein, damit die Fernsteuerung am Antrieb eingelernt werden kann. -
Seite 13: Programmieren
Einstellung/Programmieren Schiebetorantrieb AXOVIA 400C Speicherverfahren Die Selbstlernphase gestattet es der Elektronik: Programmierung - alle Parameter Ihrer Anlage automatisch zu speichern, - den von Ihnen gewählten Funktionsmodus zu erkennen, der Elektronik - die Taste zu erkennen (Code + Kanal), die Sie für die totale Öffnung und das Öffnen für Fußgänger gewählt haben. -
Seite 14: Betrieb
Einstellung/Programmieren Schiebetorantrieb AXOVIA 400C Totale Öffnung und Öffnung für Fußgänger Betrieb - Das Öffnen: erfolgt durch Drücken einer Taste der Fernbedienung oder durch Verwendung eines Zubehörprodukts wie z.B. eines Schlüsseltasters. - Das Schließen: erfolgt durch Drücken einer Taste der Fernbedienung oder durch Verwendung eines Zubehörteils. -
Seite 15: Zubehör
Zubehör Schiebetorantrieb AXOVIA 400C Lichtschranke 24 V 24 V Der Satz Lichtschranken (CE = Sender – CR = Empfänger) ist im automatischen Modus unbedingt erforderlich. Gestattet das Öffnen und Schließen des Tors bei Stromausfall oder Notstrombatterie Stromversorgungsstörungen. Die Batterie wird in der Elektronik-Box untergebracht und immer wieder aufgeladen. -
Seite 16: Schließautomatik
Zubehör Schiebetorantrieb AXOVIA 400C Schließautomatik Beleuchtung im automatischen Modus empfehlenswert Mindestquerschnitt der Drähte für die Beleuchtung: 0,75 mm . Kontakt nicht gespeist (Schaltertyp). Zulässige Leistung 500 W max. für 230 V, 120 W max. für 24 V. Eine geeignete Sicherung vorsehen (F). Die Beleuchtung schaltet sich ein, sobald eine Steuerung bestätigt ist, und erlischt eine Minute nach Stillstand des Tors. -
Seite 17: Codetaster
Zubehör Schiebetorantrieb AXOVIA 400C Codetaster 24 Vdc 12 Vdc 12 Vdc 24 Vdc Sie gestattet das totale Öffnen oder das Öffnen für Fußgänger (je nach Anschluss) und/oder das Schließen des Tors (je nach Funktionsmodus) ohne Einsatz der Fernbedienung. Wird im Allgemeinen außerhalb des Grundstücks angebracht. -
Seite 18: Zubehör
Zubehör Schiebetorantrieb AXOVIA 400C Bezeichnung Beschreibung Art.-Nr.: Zubehör Antenne Zur Verbesseung der Reichweite bei ungünstigen Umgebungs- bedingungen 9 001 002 Batterie-Paket Für einen einwandfreien Betrieb bei Stromausfall; wird automatisch wieder aufgeladen 2 400 479 Warnleuchte Warnt optisch vor Torbewegungen; 10 W... -
Seite 19: Technische Daten
Eingang für Batteriepaket Eingang für Lichtschranke ja (1 oder 2 Sätze) Eingang für Taster Hiermit erklärt Somfy, dass sich das Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet (Konformitätserklärung siehe www.somfy.com; dort CE-Zeichen anklicken) -
Seite 21: Sonstiges
Sonstiges Schiebetorantrieb AXOVIA 400C In Österreich: Feinmechanik und Elektrotechnik GmbH SOMFY Feinmechanik und Elektrotechnik GmbH Felix-Wankel-Straße 50 . D-72108 Rottenburg/Neckar Johann-Herbst-Straße 23 . A-5061 Elsbethen-Glasenbach Postfach 186 . D-72103 Rottenburg/Neckar Telefon ++43 (0) 6 62 / 62 53 08 - 0 Hotline (0 18 05) 25 21 35 .
