Inhaltszusammenfassung für SOMFY Rollixo Smart io

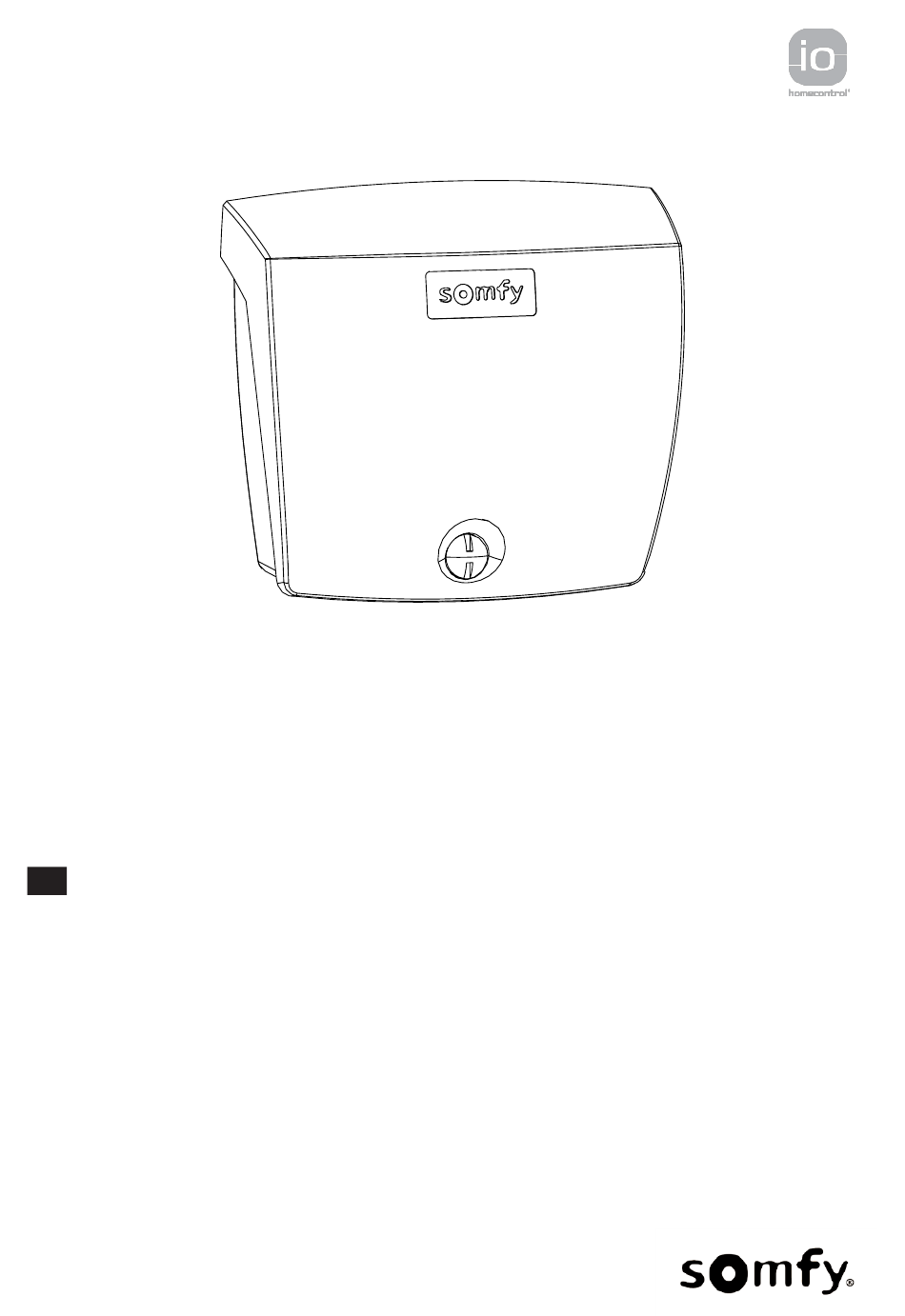

- Seite 1 Rollixo Smart io Installationsanleitung...
-
Seite 2: Inhaltsverzeichnis
Einlernen von Funkhandsendern mit 2 oder 4 Tasten ..............61 Abspeicherung von Funkhandsendern mit 3 Tasten..............61 Löschen der Funkhandsender und aller Einstellungen ................ Löschen von eingelernten Funkhandsendern................62 Löschen der Einstellungen ......................62 Verriegelung der Programmiertasten ....................Copyright 2020 SOMFY ACTIVITES SA. All rights reserved. ©... -
Seite 3: Sicherheitshinweise
Der Monteur muss den Endnutzer explizit darauf hinweisen, dass Installa- tion, Einstellung und Wartung des Antriebs von einer fachlich qualifizier- ten Person für Antriebe und Gebäudeautomation ausgeführt werden müssen. Copyright 2020 SOMFY ACTIVITES SA. All rights reserved. ©... -
Seite 4: Produktspezifikationen
Bei diesem Produkt handelt es sich um einen Empfänger für vertikal öffnende Gara- genrolltore für den Einsatz im Wohnhausbereich. Um die Anforderungen der Norm EN 60335-2-95 zu erfüllen, muss dieses Produkt mit einem Somfy RDO CSI-Antrieb und einer Somfy-Sicherheitsleiste kombiniert werden. Die Anlage insgesamt wird im Folgenden als Antrieb bezeichnet. -
Seite 5: Gefahrenvermeidung - Antrieb Von Garagenrolltoren Im Wohnungsbau
8 und 25 mm beträgt oder ≤ 25 mm beseitigen ZONE 4 Alle scharfen Kanten an den Schienen entfernen Einklemmgefahr zwischen den Schienen und Torblatt Freiräume ≥ 8 mm zwischen Schienen und Torblatt beseitigen Copyright 2020 SOMFY ACTIVITES SA. All rights reserved. ©... -
Seite 6: Elektrische Installation
Teilen montiert werden. Vergewissern Sie sich nach der Installation, dass: • der Antrieb die Richtung wechselt, wenn das Tor auf ein 50 mm hohes Objekt trifft, das auf dem Boden liegt. Copyright 2020 SOMFY ACTIVITES SA. All rights reserved. ©... -
Seite 7: Warnung - Automatiktor
öffnet, fordern die Vorschriften des Landes, in dem der Antrieb eingesetzt wird, möglicherweise die Installation einer gelben Signalleuchte. Normen Somfy erklärt, dass das in diesen Anleitungen beschriebene Produkt bei bestim- mungsgemäßer Verwendung alle relevanten Anforderungen der Europäischen Richtlinien erfüllt. Dies gilt insbesondere für die Maschinenrichtlinie 2006/42/EG sowie die Funkanlagen-Richtlinie 2014/53/EU. -

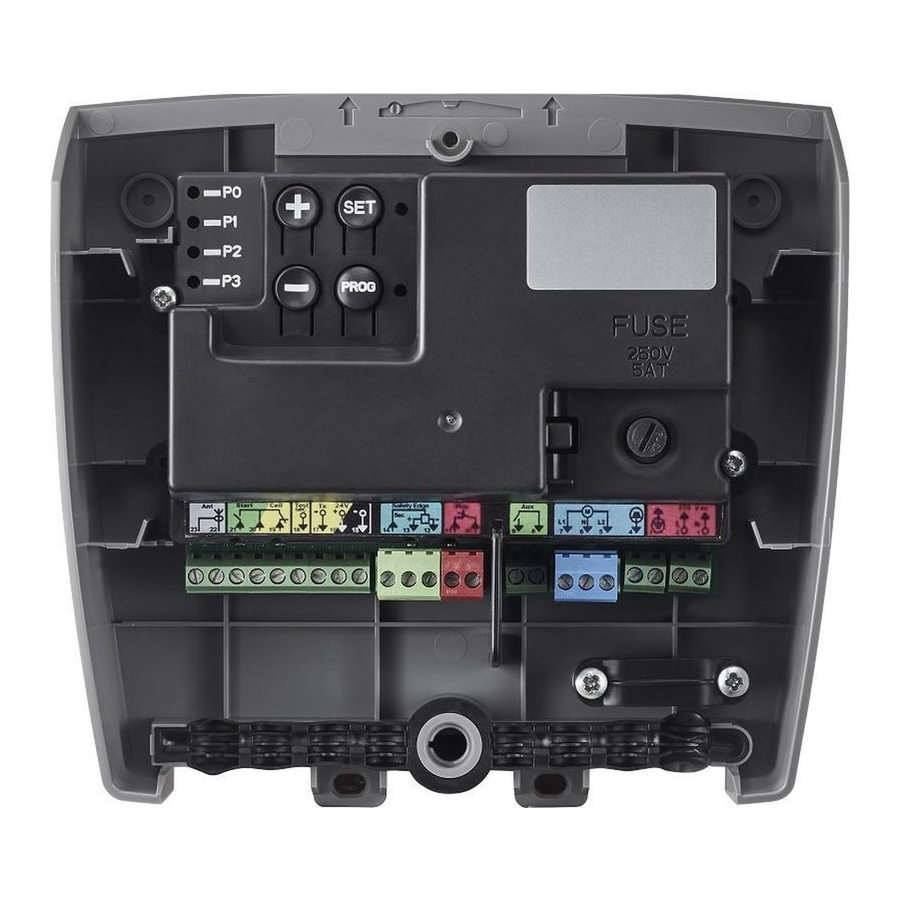

Seite 8: Produktbeschreibung
2 s drücken: Aufrufen/Verlassen des Einstellmodus des Antriebs 7 s drücken: Löschen der Parameter Taste - Im Einstellmodus des Antriebs: Schließen des Tores durch Halten der Taste Während der Einstellung: Änderung eines Parameters Copyright 2020 SOMFY ACTIVITES SA. All rights reserved. ©... -
Seite 9: Bestimmungsgemäße Verwendung
: Erkennung läuft / Durchgehender Fehler Bestimmungsgemäße Verwendung Der ROLLIXO-Empfänger ist darauf ausgelegt – in Verbindung mit einem Somfy RDO CSI-Antrieb und ei- ner Somfy-Sicherheitsleiste – zur motorisierten Öffnung und Schließung von privat genutzten, vertikal öffnenden Garagenrolltoren mit folgenden Außenmaßen eingesetzt zu werden: •... -
Seite 10: Installation
2] Schließen Sie die Phase (L) an der Klemme 2 des Empfängers an. 3] Schließen Sie das Erdungskabel an die Klemme 3 des Empfängers an. 4] Fixieren Sie das Versorgungskabel mit der mitgelieferten Kabelzugentlastungsklemme. Copyright 2020 SOMFY ACTIVITES SA. All rights reserved. ©... -
Seite 11: Montage Der Sicherheitsleiste
• P2 = 3 x: Ohmsche Sicherheitsleiste mit Kabelanschluss 8,2 kΩ 4] Drücken Sie 2 Sekunden die Taste „SET“, um einen Wert zu bestätigen und den Einstellmodus zu ver- lassen. ð Die Einstellungs-LEDs gehen aus. Copyright 2020 SOMFY ACTIVITES SA. All rights reserved. ©... -
Seite 12: Testen Der Drehrichtung Des Antriebes
è Der Funkhandsender ist eingelernt. Überprüfen der Konformität der Anlage WARNUNG Nach Abschluss der Montage muss unbedingt überprüft werden, ob die Hinderniserkennung die Anforde- rungen des Anhangs A der Norm EN 12453 erfüllt. Copyright 2020 SOMFY ACTIVITES SA. All rights reserved. ©... -
Seite 13: Funktionstest
Siehe Benutzerhandbuch. Schulung der Benutzer Alle Benutzer müssen in die sichere Verwendung dieses elektrisch angetriebenen Tores eingewiesen wer- den (Standardbenutzung und Entriegelungsprozeduren). Zudem müssen sie über die regelmäßigen Pflicht- prüfungen informiert werden. Copyright 2020 SOMFY ACTIVITES SA. All rights reserved. ©... -
Seite 14: Anschluss Von Peripheriegeräten
• Optische Sicherheitsleiste Spannungsversorgung 24 V Zubehör Tx - Stromversorgung der photoelektrischen Emitterzellen für den Selbsttest Test Ausgang Sicherheitstest sec. Cell Stromversorgung Empfängerfotozellen Common Start Kabelgebundene Steuerung Innenleiter Antenne Masse Antenne Copyright 2020 SOMFY ACTIVITES SA. All rights reserved. ©... -
Seite 15: Beschreibung Der Verschiedenen Peripheriegeräte
Der Ausgang muss mit einer 5A-Schmelzsicherung abgesichert werden (nicht im Lieferumfang inbegriffen). Programmieren Sie den Parameter „P1“ = 1. Bedeutung der verschiedenen Parameter [} p.60] 5.2.4 Umfeldbeleuchtung 230 V > > > Abbildung 18 Copyright 2020 SOMFY ACTIVITES SA. All rights reserved. ©... -
Seite 16: Erweiterte Einstellungen
ð Wird bei Auswahl des Parameters P3 die Taste „SET“ für 0,5 Sekunden gedrückt, wird der Ein- stellmodus verlassen. 4] Drücken Sie 2 Sekunden die Taste „SET“, um einen Wert zu bestätigen und den Einstellmodus zu ver- lassen. ð Die integrierten Beleuchtung und die Einstellungs-LEDs gehen aus. Copyright 2020 SOMFY ACTIVITES SA. All rights reserved. ©... -
Seite 17: Bedeutung Der Verschiedenen Parameter
Werte 2: Ohmsche Sicherheitsleiste 1,2 kΩ 3: Ohmsche Sicherheitsleiste 8,2 kΩ Sicherheitseingang Lichtschranke Werte 1: aktiv 2: aktiv mit Selbsttest durch Umschalten 3: aktiv mit Selbsttest über den Testausgang 4: inaktiv Copyright 2020 SOMFY ACTIVITES SA. All rights reserved. ©... -
Seite 18: Einlernen Von Funkhandsendern
> > > Abbildung 23 HINWEIS Wird dieser Vorgang für einen bereits programmierten Funkhandsender durchgeführt, wird die vorherige Programmierung gelöscht. 1] Drücken Sie die „PROG“-Taste 2 Sekunden lang. ð Die LED „PROG“ leuchtet durchgehend. Copyright 2020 SOMFY ACTIVITES SA. All rights reserved. ©... -
Seite 19: Löschen Der Funkhandsender Und Aller Einstellungen
Drücken Sie gleichzeitig auf die Tasten „SET“, „+“ und „-“. Die Programmierung wird gesperrt. Die LEDs leuchten, wenn eine Programmiertaste gedrückt wird. Um erneut auf die Programmierung zuzugreifen, denselben Vorgang wiederholen. Copyright 2020 SOMFY ACTIVITES SA. All rights reserved. ©... -
Seite 20: Diagnose Und Störungsbeseitigung
HINWEIS! Nach 3 Minuten wird der verdrahtete Steuereingang (Klemmen 20 und 21) verwendet, um das Tor im Totmannmodus zu steuern. Automatischer Test läuft → Sobald der Selbsttest abgeschlossen ist, erlischt die LED. LED Abrollsicherung Normalbetrieb Copyright 2020 SOMFY ACTIVITES SA. All rights reserved. ©... - Seite 21 Wenn die 4 LEDs nicht mehr blinken, überprüfen Sie die Verkabelung der Abrollsicherung und setzen Sie die Klemme wieder ein. Starten Sie eine Bewegung, um sicherzustellen, dass kein Kurzschluss vorliegt. → Wenn die 4 LEDs weiter blinken, wenden Sie sich an den technischen Support von Somfy. Alle LEDs Sperrung/Entsperrung der Programmiertasten →...
-
Seite 22: 10.3 Ausfall Der Sicherheitsvorrichtungen
Rollixo Smart io 10.3 Ausfall der Sicherheitsvorrichtungen Bei Ausfall einer Sicherheitsvorrichtung (Fotozellen oder Lichtschranke, Sicherheitsleiste) kann nach 3 Mi- nuten eine Außensteuerung zwischen den Klemmen 20 und 21 das Tor im Totmannmodus steuern. Copyright 2020 SOMFY ACTIVITES SA. All rights reserved. ©... -
Seite 23: 11 Technische Daten
Sicherheitsleiste 1,2 kΩ/8,2 kΩ BETRIEBSARTEN Manueller Betrieb Durch Drücken auf die Tasten „+“ und „-“ im Antriebseinstellmodus Unabhängige Steuerung der Außenbeleuchtung Abschaltverzögerung der Beleuchtung (nach einer 60 s Bewegung) Automatischer Schließmodus Vorwarnzeit gelbe Signalleuchte Copyright 2020 SOMFY ACTIVITES SA. All rights reserved. ©... - Seite 24 Copyright 2020 SOMFY ACTIVITES SA. All rights reserved. ©...
- Seite 25 SOMFY ACTIVITES SA 50 avenue du Nouveau Monde F-74300 CLUSES www.somfy.com 5148124B...
