ABSCHNITT 7 − MSG-/FÜLLDRAHT-SCHWEISSEN

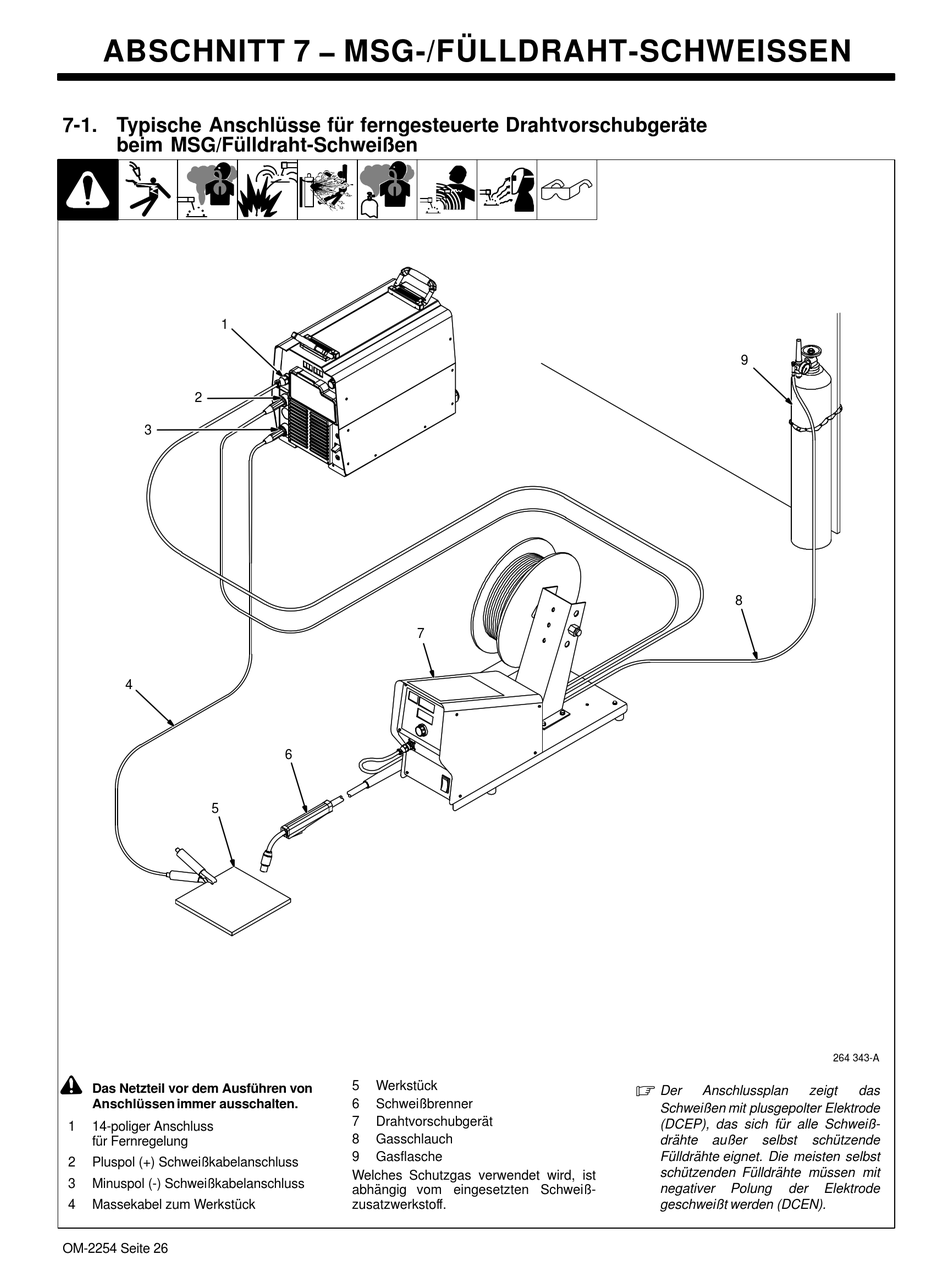

7-1. Typische Anschlüsse für ferngesteuerte Drahtvorschubgeräte
beim MSG/Fülldraht-Schweißen
1
2
3
4
5
!
Das Netzteil vor dem Ausführen von
Anschlüssen immer ausschalten.
1 14-poliger Anschluss
für Fernregelung
2 Pluspol (+) Schweißkabelanschluss
3 Minuspol (-) Schweißkabelanschluss
4 Massekabel zum Werkstück
OM-2254 Seite 26
7
6
5 Werkstück
6 Schweißbrenner
7 Drahtvorschubgerät
8 Gasschlauch
9 Gasflasche
Welches Schutzgas verwendet wird, ist
abhängig vom eingesetzten Schweiß-
zusatzwerkstoff.
9
8
.
Der Anschlussplan zeigt
Schweißen mit plusgepolter Elektrode
(DCEP), das sich für alle Schweiß-
drähte außer selbst schützende
Fülldrähte eignet. Die meisten selbst
schützenden Fülldrähte müssen mit
negativer Polung der
geschweißt werden (DCEN).
264 343-A
das
Elektrode
