ABSCHNITT 6 − WOLFRAM-SCHUTZGAS-SCHWEISSEN

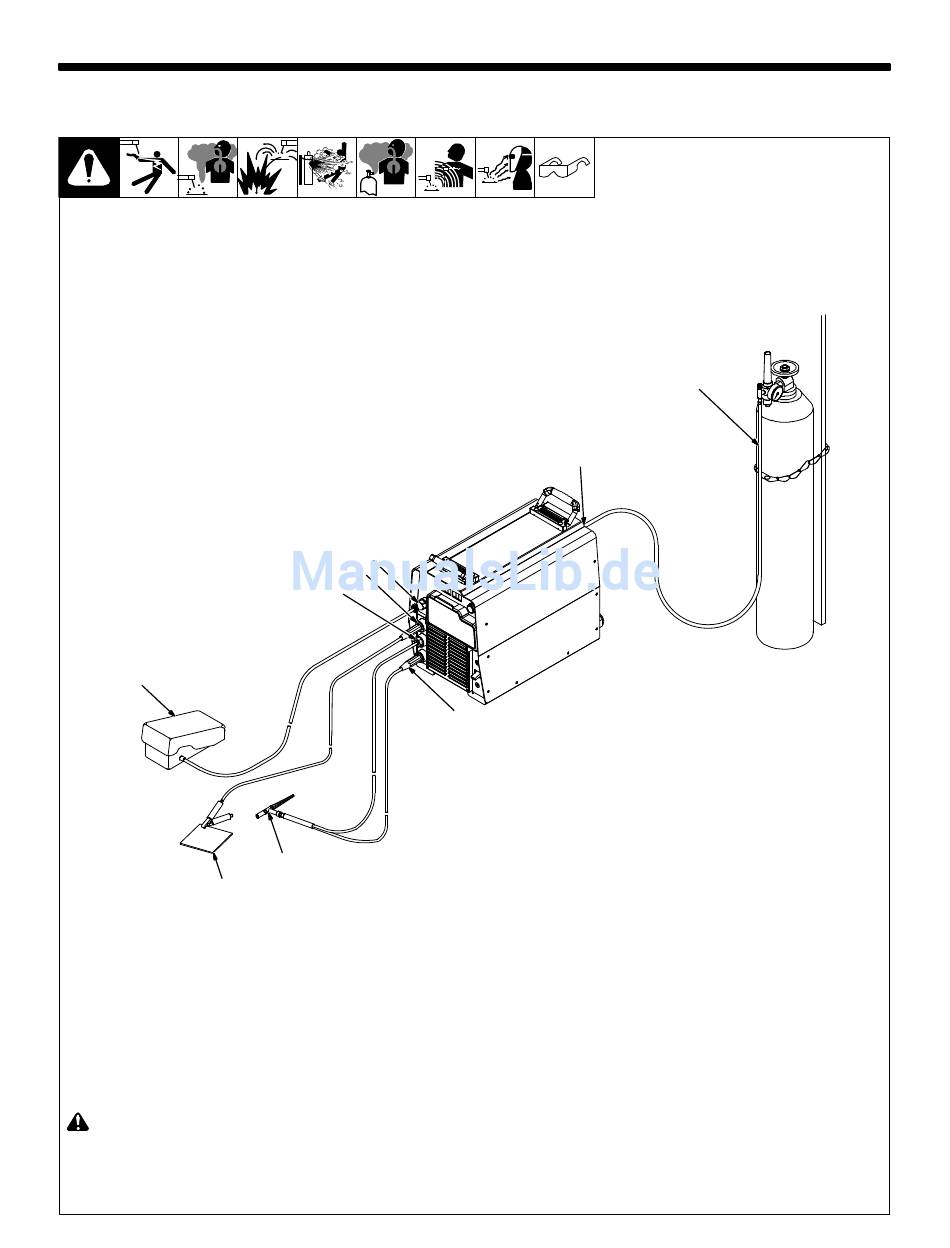

6-1. Typische Anschlüsse beim WIG-Schweißverfahren
1
9
!
Das Netzteil vor dem Ausführen von
Anschlüssen immer ausschalten.
1 Fußregler
2 Pluspol (+) Schweißkabelanschluss
OM-2254 Seite 22
3
2
6
7
8
3 14-poliger Anschluss
für Fernregelung
Falls nötig den gewünschten Fernregler an
die 14-polige Schnittstelle anschließen.
4 Gaseingangsanschluss (Optional)
5
4
5 Gasflasche
6 Gasausgangsanschluss (Optional)
7 Minuspol (-) Schweißkabelanschluss
8 WSG-Schweißbrenner
9 Werkstück
264 339-A
