Rotex HPSU compact 508 Installationsanleitung Seite 11

1 Solaris - Vorlauf (1" ÜM)
2 Kaltwasserzufluss (1" AG)
3 Warmwasser (1" AG)
4 Heizung Vorlauf (1" AG)*
5 Heizung Rücklauf (1" AG)*
6 Umwälzpumpe
7a Empfohlenes Zubehör:
Zirkulationsbremsen (2 Stk.),
8 Speicherbehälter (doppelwandige Hülle aus
Polypropylen mit
PUR-Hartschaum-Wärmedämmung)
9 Füll- und Entleeranschluss (Tr. 32x3 AG) mit
Ventileinsatz
(Bei Anschluss ROTEX Solaris Solaranlage:
Solaris - Rücklauf)
10 Anschluss für Ausgleichsleitung
(AGL, 16 01 08) bzw. Erweiterungsset für
weitere Wärmequelle (EWS,
12 Edelstahl-Wellrohr-Wärmetauscher zur
Trinkwassererwärmung

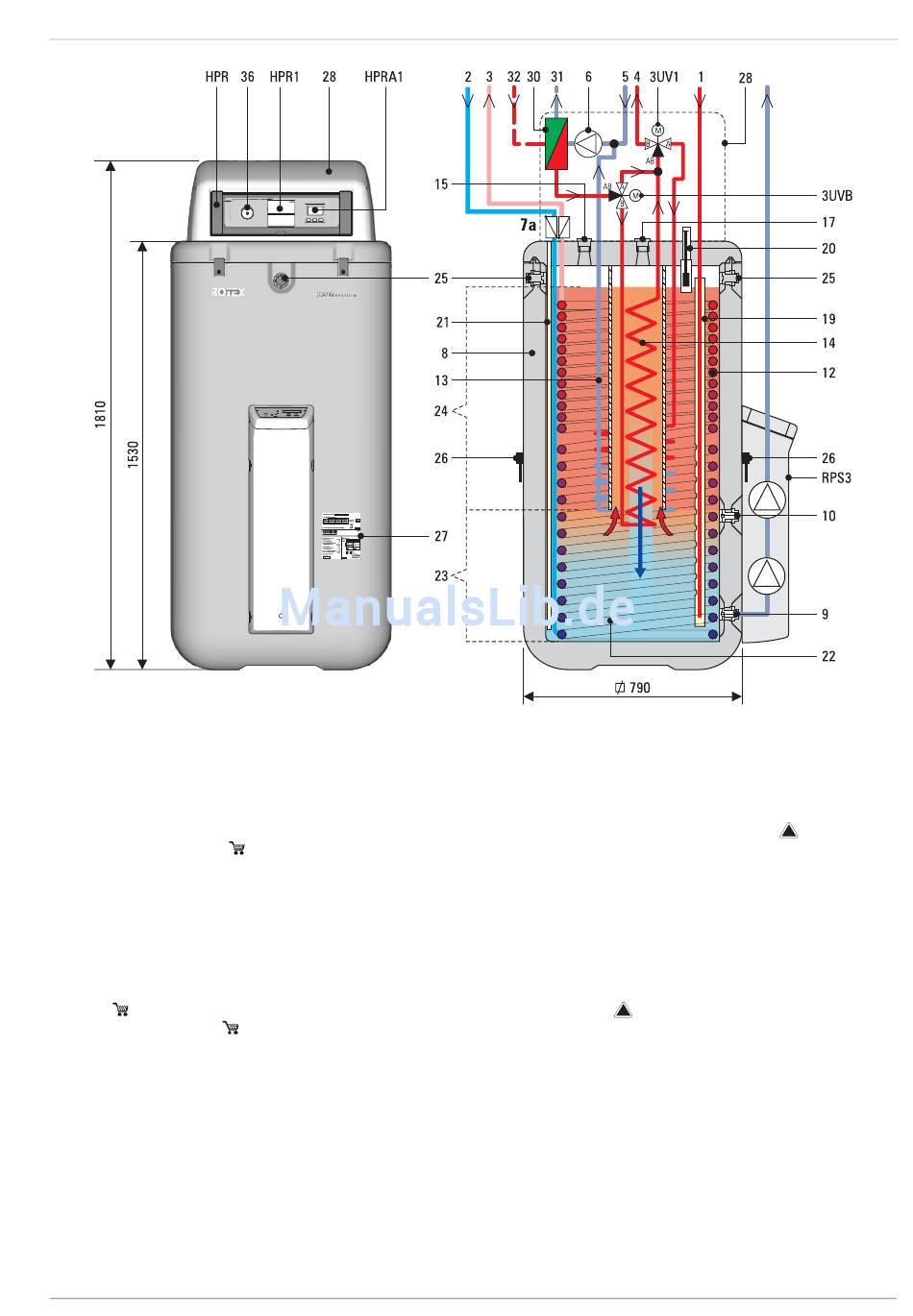

Bild 2-3 Anschlüsse und Abmessungen HPSU compact (Seitenansicht und Innenaufbau)
FA ROTEX HPSU compact 2 - 04/2011
13 Edelstahl-Wellrohr-Wärmetauscher zur
Speicherladung
14 Edelstahl-Wellrohr-Wärmetauscher zur
Heizungsunterstützung
15 Anschluss für optionalen Booster-Heater
(R 11/2" IG)
17 Anschluss für optionalen Backup-Heater
16 50 70 (R 11/2" IG)
19 Solar - Vorlauf Schichtungsrohr (nutzbar bei
Anschluss optionale ROTEX Solaris Solaranlage)
20 Füllstandsanzeige (Wasserkreislauf)
21 Fühlertauchhülse für Speichertemperaturfühler
t und t
DHW1
22 Druckloses Speicherwasser
23 Solarzone
24 Warmwasserzone
25 Anschluss Sicherheitsüberlauf (Tr. 32x3 AG)
16 01 10) 26 Handgriff
27 Typenschild
28 Abdeckhaube
2
DHW2
x Aufstellung und Installation
30 Plattenwärmetauscher
31 Anschluss Kältemittel Flüssigkeitsleitung
HPSU compact 508: CuT, Ø 6,4 mm (1/4"),
HPSU compact 516: CuT, Ø 9,5 mm (3/8")
32 Anschluss Kältemittel Gasleitung
CuT, Ø 15,9 mm (5/8")
36 Manometer (Heizkreislauf)
3UV1 3-Wege-Umschaltventil (Warmwasser/Heizen)
3UVB 3-Wege-Umschaltventil (Temperaturbegrenzung)
HPR Regelungsgehäuse mit elektr. Anschlussleiste
HPR1 Hauptregelung
HPRA1
Zusatzregelung
RPS3 Optional: Solaris Regelungs- und Pumpeneinheit
Sicherheitseinrichtungen
!
* Kugelhahn (1" IG) wird mitgeliefert
!
11
